Лекция №1

Передатчики и станции активных помех (АП).

Основная задача РЭБ является информационное подавление РЭС, под которым понимают уменьшение количества информации в системе в условиях воздействия АП.

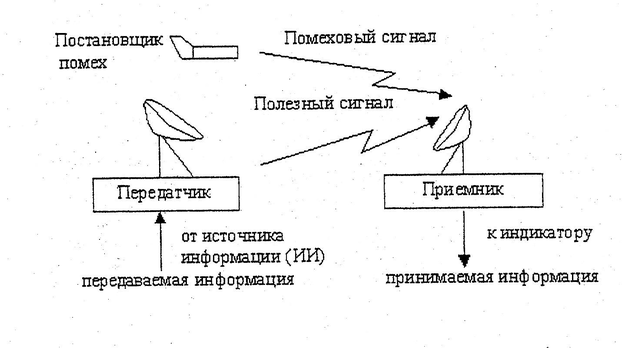

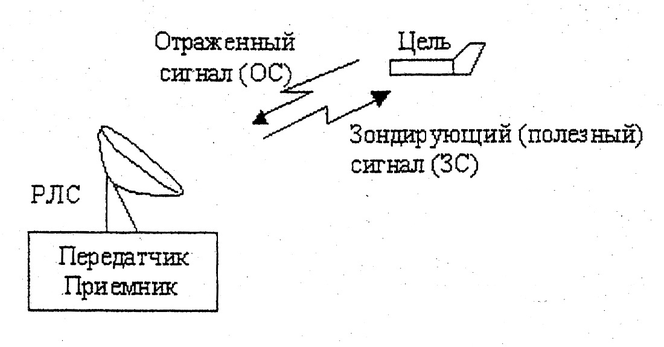

Рис. 1 Общая схема РЭС.

Количество информации в системе , где

Х – информационный показатель качества (ИПК), определяющий количество применяемой принимаемой информации.

Так как количество информации на выходе детектора приемника определяется соотношением мощности сигнала и шума в соответствии с выражением:

.

PC

Imin

PC↑ - I↓

PП↓ - I↑

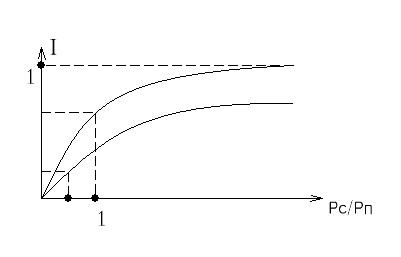

Рис. 2 Зависимость .

Для обеспечения работоспособности РЭС системе задается определенный уровень информации.

Тогда при определении уровня помех количество информации уменьшается до некоего уровня Imin, при котором РЭС теряет свою работоспособность.

При I<Imin – потеря работоспособности.

I>Imin – система сохраняет работоспособность, то есть помехоустойчива до уровня РП1.

При этом коэффициентом подавления РЭС kпод называется: .

Н

апример для РЛС обнаружения информационным параметром качества является вероятность правильного обнаружения (ПО) Wобн при заданной вероятности ложной тревоги (ЛТ) WЛТ.

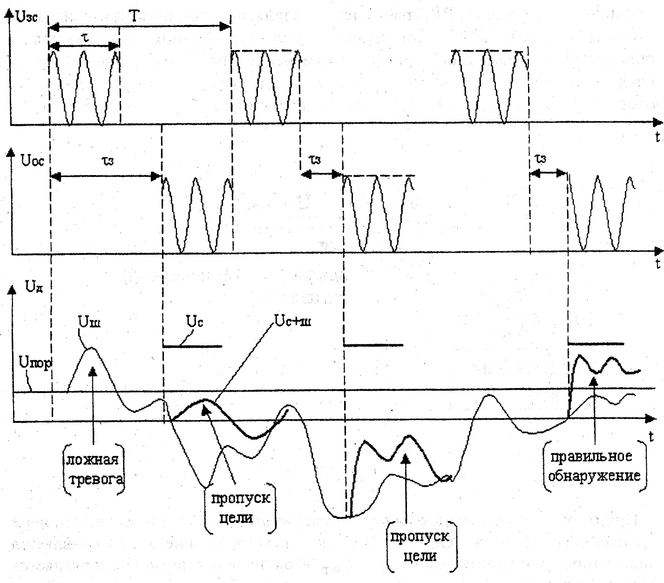

Характеристики обнаружения РЛС представляются семейством кривых .

Эти характеристики используются для расчета необходимых коэффициентов подавления.

Например.

Д

ля РЛС с параметрами:

WЛТ=10-6

W

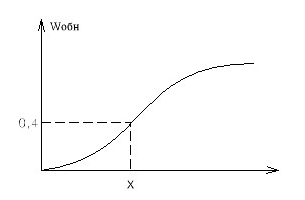

Рис. 3 Характеристика обнаружения РЛС.

обн=0,8

θ0,5=1º

N=10 об/мин

FП=600

Коэффициент подавления, обеспечивающий снижения вероятности обнаружения в 2 раза, определяется следующим образом:

n – количество импульсов в пачке.

; ; ;

Рис. 5 Функциональная схема обзорной РЛС.

Рис. 6.

Основным заданием ПВО является уничтожение всех самолетов противника, участвующих в воздушном налете, который осуществляется группой самолетов-бомбардировщиков, несущих бомбовую нагрузку и передатчики помех с целью проникновения на территорию противника через системы ПВО.

Задачей ПВО является не пропуск ни одного самолета противника на свою территорию. Эта задача решается в поставленное время путем взаимодействия 3-х основных контуров системы ПВО.

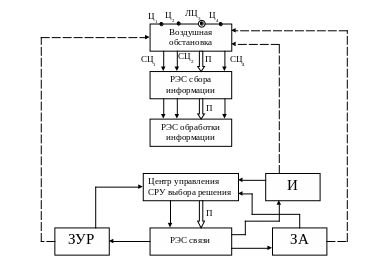

Рис. 7 Основные контуры системы ПВО.

Рассмотрим структуру контуров и условие подавления РЭС этих контуров.

Рис. 8 Функциональная схема контура целераспределения.

Полученная информация поступает в систему сбора информации, которая решает задачу целеопределения, то есть определяет количество поражаемых целей с учетом готовности собственных средств поражения. Эти данные передаются центру управления и счетно-решающее устройство выбора решения, где решается задача целераспределения – соответствие любой выбранной цели определяет средства поражения. Сигнал с выхода СРУ через РЭС системы связи передается на стартовые установки средств поражения, которые дольше обрабатываются и запускаются в действие.

В условиях отсутствия помех для любой цели выбор (рассчитывается) определяет средство поражения и определяется среднее число атак n, необходимо для обеспечения заданной вероятности поражения этой цели, этим средством.

, где – W1 – вероятность поражения при 1 атаке (заданная величина).

Уменьшение информации в этом контуре может осуществляться при воздействии АП на РЛС кругового обзора при помощи маскирующей шумовой помехи и имитации. n тип ложной цели.

После завершения работы контура целераспредления начинает работу функциональный контур наведения.

Рис. 9 Функциональная схема контура наведения.

РЛС определяют угловые координаты цели Р и Ц (азимут и угол места), которые называются угловыми координаторами или РЛС АСМ (автономного сопровождения по направлению). Сигнал с выхода этих РЛС поступает в СРУ, которая определяет, расчетную точку встречи и расчетную траекторию ракеты. При отклонении ракеты от расчетной траектории СРУ вырабатывает сигнал команды, который передается на борт ракеты, дешифрируется и подается на ракеты, меняя ее траекторию.


Δ – абсолютная ошибка наведения , информационный показатель качество и контура наведения.

Рис. 10.

Помехи РЛС и помехи воздействующие на прием команд радиоэлектронного управления.

Подавление угловых координаторов осуществляется помехой прицельной по частоте сканировании. Также РЛС работает в непрерывном режиме, то есть излучая сигнал с модулированием частотой сканирования антенны. При этом ДН антенны вращается таким образом, что ось вращения совпадает с образующей кругового конуса.

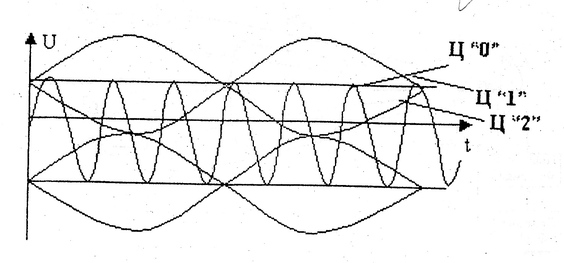

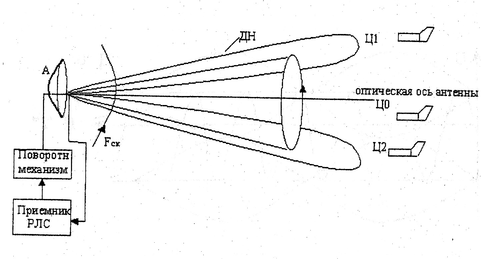

Рис. 12 Коническое сканирование антенны с частотой FCК.

Рис. 13.

ПХ – АМС, который модулирован с частотой сканирования антенны.

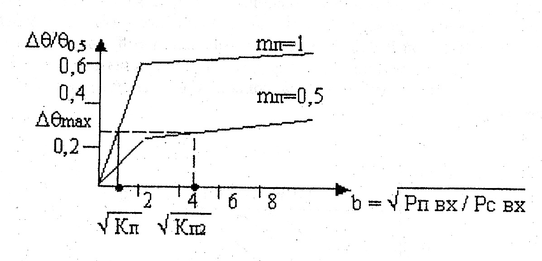

Рис. 14 Характеристика подавления.

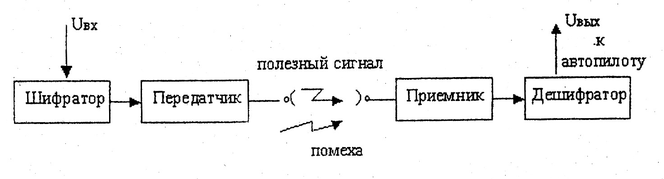

Помеха в КРУ заключается в искажении кода, используемого в сигнале, тогда коэффициент подавления:

.

Рис. 15.

ККРУ

n>2

m=n=2

Рис. 16.

После вывода ракеты в расчетную зону включается контур самонаведения.

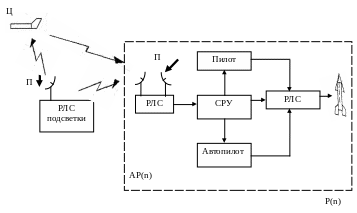

Рис17. Функциональная схема контура самонаведения.

Подавление контура самонаведения осуществляется теми же помехами, что и контуру наведения. Контур самонаведения включается, только если промах в контуре наведения превышает радиус действия РЛС контура самонаведения.
