14
МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ
РАСЧЕТНО – ПОЯСНИТЕЛЬНАЯ ЗАПИСКА
к курсовой работе по дисциплине
"Вычислительные системы и микропроцессорная техника"
Выполнил: | Новоселов А.С. гр. 04-401 |
Проверил: | Щеглов А.В. |
МОСКВА
2008
СОДЕРЖАНИЕ
-
ЗАДАНИЕ 3
-
АНАЛИЗ ЗАДАНИЯ 3
-
СХЕМА АЛГОРИТМА 5
-
МИКРОПРОГРАММА НА ЯЗЫКЕ ОПЕРАЦИОННОГО
ОПИСАНИЯ 6
-
ФУНКЦИОНАЛЬНАЯ СХЕМА УСТРОЙСТВА 8
-
УПРАВЛЯЮЩИЙ АВТОМАТ С ЖЕСТКОЙ ЛОГИКОЙ 8
ЗАКЛЮЧЕНИЕ 14
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 14
1. ЗАДАНИЕ
Вариант №100.
В совпадающей части параллельных кодов А{1:32} и B{1:32} определить количество пар рядом стоящих единиц.
2. АНАЛИЗ ЗАДАНИЯ
Примем, что выходной код С{1:к} - двоичный позиционный код, численный эквивалент которого равен количеству пар рядом стоящих единиц входных 32-разрядных кодов. Максимальный номер может быть 3110 = 111112, а минимальный – 010 = 02, при отсутствии единиц во входных кодах. Это потребует формирования шестиразрядного выходного кода С{1:6}.
Тактовая синхронизация будет осуществляться внешним генератором тактовых импульсов.
Примем, что источник входного кода гарантирует правильность выставления информации во время действия стробирующего импульса СТРОБ.
После определения количества пар единиц должен вырабатываться сигнал УСЧИТ, позволяющий следующему устройству считать выходные данные с проектируемого устройства.
Будем считать, что длительность импульсов СТРОБ, УСЧИТ равна периоду тактовой последовательности и положительные фронты этих импульсов появляются вслед за положительным фронтом импульсов ГТИ.
Задание на проектирование может быть в виде функциональной схемы и эпюр напряжения, изображенных на рис. 1 и рис. 2 соответственно.
Рис. 1
Рис. 2
3. СХЕМА АЛГОРИТМА

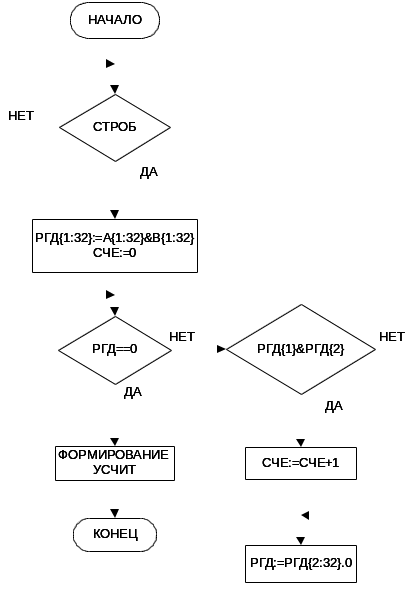

Схема алгоритма представлена на рис. 3.
Рис. 3
3.2. МИКРОПРОГРАММА НА ЯЗЫКЕ ОПЕРАЦИОННОГО ОПИСАНИЯ
Микропрограмма число_пар_единиц;
Переменные:
входные: A{1:32}, B{1:32}, СТРОБ;
внутренние: СЧЕ{1:6}, РГД{1:32};
выходные: С{1:6}=СЧЕ{1:6}, УСЧИТ;
Признаки:
P1 = СТРОБ;
P2 = РГД{1:32} = =0;
P3 = РГД{1}&РГД{2};
Процедура
M1 | если P1, то М1; | |
УЗАП: | РГД{1:32}:=A{1:32}&B{1:32}; | |
УН: | СЧЕ:=0; | |
М2 | если P2, то М4; | |
если P3, то М3; | ||
УСЧ: | СЧЕ:=СЧЕ+1; | |
М3 | УСДВ: | РГД{1:32}:=РГД{2:32}.0; |
идти к М2; | ||
М4 | УСЧИТ: | ; |
конец. | ||
Оптимизация микропрограммы.
Анализ микропрограммы показывает, что сигналы УЗАП и УН эквивалентны и их можно заменить одним сигналом УЗП: УЗП=УЗАП=УН . Проверку на ноль содержимого регистра РГД можно осуществить с помощью операции ИЛИ-НЕ (стрелка Пирса):
Получим преобразованную микропрограмму:
Микропрограмма число_пар_единиц;
Переменные:
входные: A{1:32}, B{1:32}, СТРОБ;
внутренние: СЧЕ{1:6}, РГД{1:32};
выходные: С{1:6}=СЧЕ{1:6}, УСЧИТ;
Признаки:
P1 = СТРОБ;
P2 = ↓ РГД{1:32};
P3 = РГД{1}/РГД{2};
Процедура
M1 | если P1, то М1; | |
УЗП: | РГД{1:32}=A{1:32}/B{1:32}, СЧЕ:=0; | |
М2 | если P2, то М4; | |
если P3, то М3; | ||
УСЧ: | СЧЕ:=СЧЕ+1; | |
М3 | УСДВ: | РГД{1:32}:=РГД{2:32}.0; |
идти к М2; | ||
М4 | УСЧИТ: | ; |
конец. | ||
4. ФУНКЦИОНАЛЬНАЯ СХЕМА УСТРОЙСТВА
Функциональная схема операционного автомата, составленная в соответствии с микропрограммой, представлена на рис. 4.
Рис. 4
5. УПРАВЛЯЮЩИЙ АВТОМАТ С ЖЕСТКОЙ ЛОГИКОЙ
Управляющий автомат с жесткой логикой будет реализовываться в виде классического конечного автомата Мура или Мили. На основании блок-схемы алгоритма работы устройства определим количество состояний для каждого типа автомата.
На рис.5 построены граф-схемы алгоритмов для автоматов Мура (а) и Мили (б), соответствующие преобразованной микропрограмме. Метки отображаются в состояния автоматов, условия P1, P2, P3 определяют значения входных сигналов, а управляющие сигналы - значения выходных сигналов автоматов.

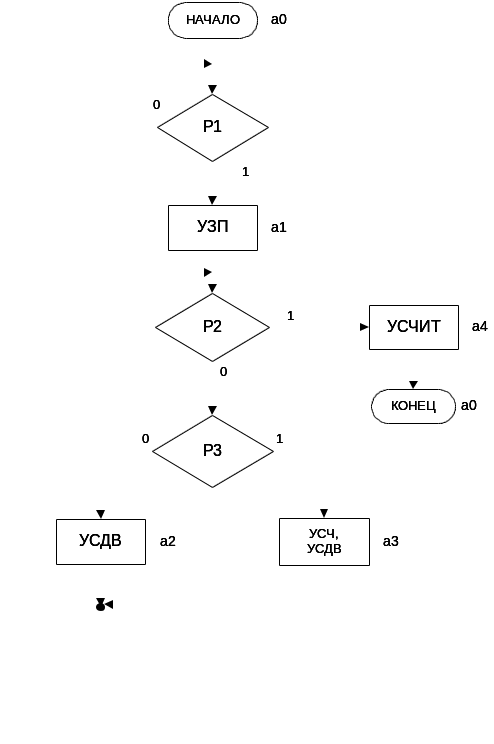

Рис. 5(а): Граф-схема алгоритма для автомата Мура

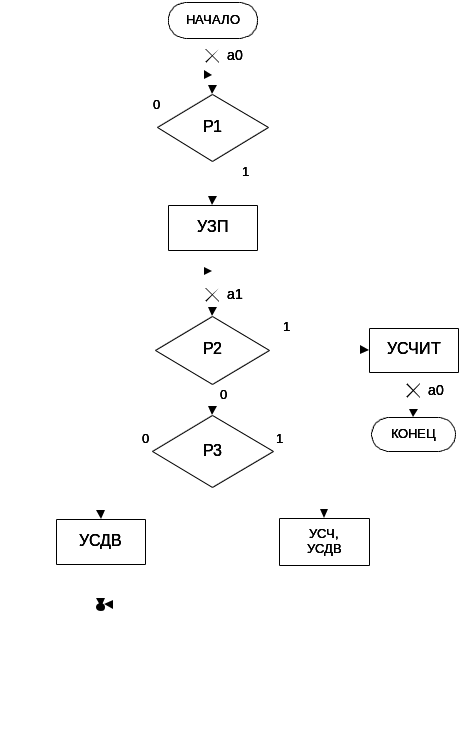

Рис. 5(б): Граф-схема алгоритма для автомата Мили.
Графы переходов для автоматов Мура и Мили, полученные из граф-схем алгоритмов, изображены на рис. 6(а) и 6(б) соответственно.
Рис. 6(а): Граф переходов для автомата Мура.
Рис. 6(б): Граф переходов для автомата Мили.
Будем строить УА как автомат Мили т.к. он имеет два состояния, а автомат Мура – пять.
Таблица переходов и выходов автомата:
Вход | Состояние | ||
а0 | а1 | ||
Р1 | а0 | ||
Р1 | а1/УЗП | ||
Р2 | а0/УСЧИТ | ||
Р2*Р3 | а1/УСЧ,УСДВ | ||
Р2*Р3 | а1/УСДВ |
Воспользуемся таблицей кодирования внутренних состояний автомата
a(t) | а0 | а1 | |
Q(t) | 0 | 1 | |
и построим кодированную таблицу переходов и выходов:
a(t) | a0 | a1 | |
Вход Q(t) | 0 | 1 | |
Р1 | 0 | ||
Р1 | 1/УЗП | ||
Р2 | 0/УСЧИТ | ||
Р2*Р3 | 1/УСЧ,УСДВ | ||
Р2*Р3 | 1/УСДВ |
D = P1*Q + P2*Q
УЗП = P1*Q
УСЧ = УСДВ*Р3
УСЧИТ = Р2*Q
УСДВ = P2*Q
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ
1. Мельников Б. С., Щеглов А. В. Методические указания к курсовой работе по дисциплине «Вычислительные системы и микропроцессорная техника».- М.: МАИ, 1991.
2. Фролкин В.Т., Попов Л.Н.Импульсные и цифровые устройства.- М.: Радио и Связь, 1992.
