15

МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ

РАСЧЕТНО – ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе по дисциплине

"Вычислительные системы и микропроцессорная техника"

МОСКВА

2008

СОДЕРЖАНИЕ

1. ЗАДАНИЕ 3

2. АНАЛИЗ ЗАДАНИЯ 3

3. СХЕМА АЛГОРИТМА 5

4. МИКРОПРОГРАММА НА ЯЗЫКЕ ОПЕРАЦИОННОГО

ОПИСАНИЯ 6

1. ФУНКЦИОНАЛЬНАЯ СХЕМА УСТРОЙСТВА 8

2. УПРАВЛЯЮЩИЙ АВТОМАТ С ЖЕСТКОЙ ЛОГИКОЙ 8

ЗАКЛЮЧЕНИЕ 4

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 4

1. ЗАДАНИЕ

Вариант №100.

В совпадающей части параллельных кодов А{1:32} и B{1:32} определить количество пар рядом стоящих единиц.

2. АНАЛИЗ ЗАДАНИЯ

Примем, что выходной код С{1:к} - двоичный позиционный код, численный эквивалент которого равен количеству пар рядом стоящих единиц входных 32-разрядных кодов. Максимальный номер может быть 31₁₀ = 11111₂, а минимальный – 0₁₀ = 0₂, при отсутствии единиц во входных кодах. Это потребует формирования шестиразрядного выходного кода С{1:6}.

Тактовая синхронизация будет осуществляться внешним генератором тактовых импульсов.

Примем, что источник входного кода гарантирует правильность выставления информации во время действия стробирующего импульса СТРОБ.

После определения количества пар единиц должен вырабатываться сигнал УСЧИТ, позволяющий следующему устройству считать выходные данные с проектируемого устройства.

Будем считать, что длительность импульсов СТРОБ, УСЧИТ равна периоду тактовой последовательности и положительные фронты этих импульсов появляются вслед за положительным фронтом импульсов ГТИ.

Задание на проектирование может быть в виде функциональной схемы и эпюр напряжения, изображенных на рис. 1 и рис. 2 соответственно.

Рис. 1

Рис. 2

3. СХЕМА АЛГОРИТМА

Схема алгоритма представлена на рис. 3.

Рис. 3

3.2. МИКРОПРОГРАММА НА ЯЗЫКЕ ОПЕРАЦИОННОГО ОПИСАНИЯ

Микропрограмма определение_пар_единиц;

Переменные:

входные: A{1:32}, B{1:32}, СТРОБ;

внутренние: СЧ{1:6}, СЧЕ{1:6}, РГД{1:32};

выходные: С{1:6}, УСЧИТ;

Признаки:

P1 = СТРОБ;

P2 = РГД{1}&РГД{2};

P3 = СЧ{1:6}=31Д;

Процедура

Оптимизация микропрограммы.

Анализ микропрограммы показывает, что сигналы УЗАП, УН1, УН2 и сигналы УСДВ и УСЧ2 эквивалентны, и их можно заменить одним сигналом: УНЗАП=УЗАП=УН1=УН2 и соответственно УСЧДВ=УСДВ=УСЧ2.

Получим преобразованную микропрограмму:

Микропрограмма определение_пар_единиц;

Переменные:

входные: A{1:32}, B{1:32}, СТРОБ;

внутренние: СЧ{1:6}, СЧЕ{1:6}, РГД{1:32};

выходные: С{1:6}, УСЧИТ;

Признаки:

P1 = СТРОБ;

P2 = РГД{1}&РГД{2};

P3 = СЧ{1:6}=31Д;

Процедура

4. ФУНКЦИОНАЛЬНАЯ СХЕМА УСТРОЙСТВА

Функциональная схема операционного автомата, составленная в соответствии с микропрограммой, представлена на рис. 4.

Рис. 4

5. УПРАВЛЯЮЩИЙ АВТОМАТ С ЖЕСТКОЙ ЛОГИКОЙ

Управляющий автомат с жесткой логикой будет реализовываться в виде классического конечного автомата Мура или Мили. На основании блок-схемы алгоритма работы устройства определим количество состояний для каждого типа автомата.

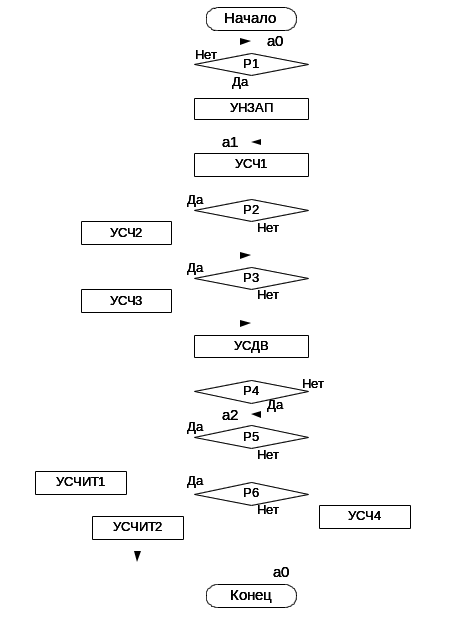

На рис.5 построены граф-схемы алгоритмов для автоматов Мура (а) и Мили (б), соответствующие микропрограмме 2. Метки отображаются в состояния автоматов, условия P1, P2, P3, P4, P5, P6 определяют значения входных сигналов, а управляющие сигналы - значения выходных сигналов автоматов.

Рис. 5(а): Граф-схема алгоритма для автомата Мура

Рис. 5(б): Граф-схема алгоритма для автомата Мили.

Графы переходов для автоматов Мура и Мили, полученные из граф-схем алгоритмов, изображены на рис. 6(а) и 6(б) соответственно.

Рис. 6(а): Граф переходов для автомата Мура.

Рис. 6(б): Граф переходов для автомата Мили.

Будем строить УА как автомат Мили т.к. он имеет три состояния, а автомат Мура – девять.

Таблица переходов и выходов автомата:

Воспользуемся таблицей кодирования внутренних состояний автомата

и построим кодированную таблицу переходов и выходов:

Q1(t+1) = nQ1*nQ2*P1 + Q1*nQ2*nP4

Q2(t+1) = Q1*nQ2*P4 + nQ1*Q2*nP5*nP6

УНЗАП = nQ1*nQ2*P1

УСДВ = Q1*nQ2

УСЧ1 = Q1*nQ2

УСЧ2 = Q1*nQ2*P2*P3*nP4 + Q1*nQ2*P2*nP3*nP4 + Q1*nQ2*P2*P3*P4 + Q1*nQ2*P2*nP3*P4 = Q1*nQ2*P2

УСЧ3 = Q1*nQ2*P3

УСЧ4 = nQ1*Q2*nP5*nP6

УСЧИТ1 = nQ1*Q2*P5

УСЧИТ2 = nQ1*Q2*nP5*P6

СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ

1. Мельников Б. С., Щеглов А. В. Методические указания к курсовой работе по дисциплине «Вычислительные системы и микропроцессорная техника».- М.: МАИ, 1991.

2. Фролкин В.Т., Попов Л.Н.Импульсные и цифровые устройства.- М.: Радио и Связь, 1992.
