Пульт бурильщика

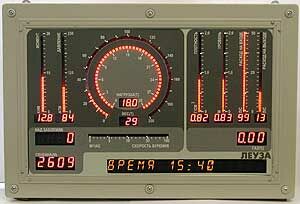

Пульт бурильщика (см. фото) предназначен для наглядного отображения основных технологических параметров бурения, вывода аварийной сигнализации и сообщений для бурильщика в процессе бурения.

Пульт бурильщика размещается на буровой в непосредственной близости от бурильщика под легким укрытием.

На индикаторном табло пульта бурильщика отображаются параметры:

2) на забойные модули (устанавливаемые на буровом инструменте в призабойной зоне)

1)оборотов долота

2)осевой нагрузки на долото

3)геофизические (ГК, КС, ПС, ВК и т.д.)

Можно составить обобщенный портрет этой технологии, удобный геофизику - каротажнику.

1. Весь процесс проектирования скважины, проводки, оперативной обработки материалов бурения и геофизики, комплексной интерпретации всей совокупности информации обрабатывается компьютером с помощью специально созданных программных систем.

2. Существует большое разнообразие в конструкции и размещении зондов ГК, ЭМК, ИК, ЭК.

3. Существует широко внедренная единая система передачи информации — гидроимпульсный канал связи. В то же время многие фирмы публикуют материалы по системам с электромагнитным каналом связи, дальность его не превышает 3,0 км. Вместе с тем, в организации работы канала (количество режимов, кодовые последовательности импульсов и т.д.), по-видимому, существует большое разнообразие, определяемое набором датчиков и технологией работ.

4. Главная задача оперативной интерпретации — правильная отбивка границ между литологическими разностями, чтобы своевременно корректировать траекторию и исключить перебурки. Для этого наверх передается необходимый объем информации, которую способен пропустить канал. Остальная информация запоминается внизу и считывается при подъеме инструмента.

5. Комплексная интерпретация включает геофизическую и техническую информацию (все параметры бурения) и существенно опирается на региональную базу данных. Геофизическая задача состоит в оценке коллекторов и их насыщения. Для достаточно точного решения этой задачи в условиях сильной неопределенности конфигурации сечения ГС и зоны проникновения заметна тенденция создания многозондовых приборов ГИС.

Модуль геонавигации.

Модуль геонавигации предназначен для оперативного управления проводкой скважин по геофизическим данным, получаемым по электромагнитному каналу связи, и позволяет повысить точность проводки стволов по продуктивному пласту, уменьшить количество, а в некоторых случаях исключить промежуточные каротажи, исключить ошибки в проводке горизонтальных скважин не по продуктивному пласту. Необходимость точной привязки местоположения забоя связана с тем, что продуктивный интервал имеет толщину порядка нескольких метров, ниже которых находится вода.

Гамма-каротаж (ГК) основан на том, что горные породы обладают некоторой, хотя и небольшой радиоактивностью. Гамма-каротаж состоит в измерении интенсивности естественного γ-излучения по стволу скважины. Для этого пользуются скважинным прибором, содержащим индикатор γ-излучения. В результате измерений получают кривую изменения γ-излучения по стволу скважины в масштабе глубины, называемую кривой гамма-каротажа (ГК).

Кривая ГК характеризует γ-активность пород, пересеченных скважиной, и в той или иной степени содержание в них радиоактивных элементов. Применение гамма-каротажа для изучения литологического разреза скважины основано на том, что породы различаются по содержанию в них радиоактивных веществ.

Характер связи между γ-активностью пород и их литологическими свойствами устанавливается для данного района на основе сопоставления кривых ГК с литологическим разрезом ранее пробуренных скважин и сопоставления измерений γ-активности керна с результатами его анализа. Как правило, содержание в породе радиоактивного вещества тем больше, чем больше в ней глинистого материала. В соответствии с этим глинистые пласты будут отмечаться на кривой ГК максимумами, а песчаные и чисто карбонатные – минимумами.

Ввиду того, что γ-излучение обладает большой проникающей способностью и, в частности, проходит через обсадные трубы с не очень большим поглощением, гамма-каротаж можно проводить как в необсаженных, так и в обсаженных скважинах. Это свойство создает гамма-каротажу большие оперативные преимущества по сравнению с другими методами промыслово-геофизических исследований.

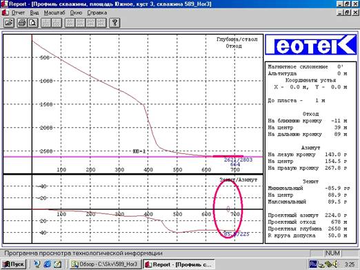

Рис.3.4.Профиль горизонтальной скважины.

Модуль инклинометрических преобразователей (МИП) предназначен для измерения в процессе бурения и в статике, без циркуляции промывочной жидкости и передачи на модуль управления и связи зенитного угла, азимута и угла установки отклонителя.

Инклинометрические измерения в скважинах обычно проводятся аппаратурой, спускаемой на каротажном кабеле после бурения. Такая аппаратура не испытывает таких вибраций и ударов, как телесистемы в процессе бурения, поэтому требования к датчикам такого применения значительно ниже, а использовать их в процессе бурения не представляется возможным из-за невысокой надежности их работы в условиях бурения.

Определение параметров траектории ствола скважины опирается на информацию об углах положения оси скважинного прибора относительно плоскости горизонта (зенитный угол) и плоскости меридиана (азимут), а также знание протяженности скважины (по длине колонны труб или геофизического кабеля). Важным параметром для управления буровым агрегатом является угол отклонителя, т.е. поворот скважинного прибора вокруг оси скважины.

Если рассматривать задачу ориентации скважинного снаряда с теоретических позиций, то для ее решения необходимо задать положение (ориентацию) двух неколлинеарных векторов, ориентация которых, с одной стороны, априорно известна в опорной (базовой) системе координат, а с другой — может быть определена относительно скважинного снаряда. Задание лишь одного вектора не позволит определить ориентацию скважинного снаряда вокруг этого вектора. Таким образом, для определения ориентации скважинного снаряда необходимо измерение или моделирование некоторых векторных величин, которые в принципе могут иметь самую различную физическую природу. Учитывая объект ориентации, в настоящее время возможно использование комбинаций из четырех векторов: вектора силы тяжести, вектора напряженности магнитного поля Земли, вектора угловой скорости суточного вращения Земли и вектора некоторого реперного направления, заданного у устья скважины.

Определение угла наклона скважинного прибора осуществляется по измерениям проекций ускорения свободного падения g на три взаимно перпендикулярные пространственные оси, можно выделить основной принцип построения инклинометрических систем: определение азимута скважины с помощью трёхосного магнитометра, который по аналогии с акселерометром измеряет проекции напряженности магнитного поля Земли на три взаимно перпендикулярные пространственные оси.

На основании этих данных и измеренных проекций g после соответствующих вычислений получают значение азимута, угла наклона и угла положения отклонителя в любой точке ствола скважины и его пространственную траекторию. Очевидно, что таким способом траектория строится в магнитных координатах, поскольку азимут скважины отсчитывается от направления на магнитный полюс Земли.

Подавляющее большинство инклинометров, применяемых в необсаженных скважинах, построено на этом принципе. Эти приборы, не содержат подвижных элементов, отличаются достаточной вибро- и ударостойкостью и работают в широком диапазоне изменения температур. По точности выработки информации о направлении меридиана они вполне бы устраивали практически любого потребителя (поскольку производится ряд моделей с погрешностью около 0,2 град). Однако погрешность таких «магнитных» навигационных систем сильно зависит от наличия вблизи магнитометров магнитных масс, например, бурильных труб, обсадных колонн и т.п., и в ряде случаев может быть недопустимой. При зарезке боковых стволов из обсаженных скважин или при кустовом бурении с морских платформ оперативное управление траекторией ствола скважин при помощи таких «магнитных» систем нежелательно, хотя и возможно при некотором удалении от больших магнитных масс.

Исследования, анализ, лабораторные и стендовые испытания некоторых конструкций, близких по техническим требованиям и условиям эксплуатации, забойных телесистем при их длительной непрерывной работе (магнитомодуляционные, двухкоординатные на горизонтируемой платформе, трехкоординатные, неподвижно закрепленные, хемотронные и акселерометрические) показал, что система трехкоординатных, магнитомодуляционных и акселерометрических датчиков обеспечивает достаточную точность и надежность в работе в условиях бурения.

Имея набор отклонений показаний датчика изменения азимута при разных зенитных углах и углах разворота, внесенных в таблицу, можно программно учитывать и вносить поправки в результаты вычислений. На участках, где значения угла зенита и угла разворота не соответствуют точкам замеров при калибровке, используется линейная интерполяция.

В течение десяти лет стендовых и скважинных испытаний в условиях забоя разработанные датчики показали высокую надежность и стабильность характеристик.

Применение жестко закрепленных и ортогонально расположенных акселерометров АТ 1104 и феррозондов ТМК-18 по разработанной нами оригинальной методике внесения компьютерных температурных поправок и поправок за неортогональность установки датчиков при калибровке аппаратуры позволили получить следующие результаты в условиях повышенных вибраций при рабочих температурах в диапазоне 20-120С.:

зенитный угол—0-1800,1;

угол положения отклонителя—0-3600,1;

азимутальный угол—0-3600,25.

Рис.3.5.

Предлагаемый геонавигационный модуль для системы MWD (инклинометрия в процессе бурения) позволяет рассматривать ее как систему LWD (каротаж в процессе бурения). Геонавигационный модуль ГНМ состоит из аппаратурно-программного и программно-методического модулей.

Предлагаемый аппаратурно-программный модуль обеспечивает измерение параметров разбуриваемых пород. Для этого используются все компоненты телесистемы и выполненный отдельным конструктивным модулем модуль гамма-каротажа, подключаемый к телесистеме. Возможна регистрация следующих параметров:

ГК – естественная гамма активность разбуриваемых пород;

КС – кажущееся удельное сопротивление разбуриваемых пород, определяемое по напряжению и току диполя электромагнитного канала связи;
