Истинные значения сопротивления можно получать даже после длительного

пребывания пластов во вскрытых бурением пластов из-за медленного бурения, сложных условий в скважинах. Кроме того, система позволяет удобно вносить поправки на быстрое проникновение фильтрата бурового раствора в процессе буровых работ.

Система одновременного измерения объемной плотности пластов (SFD) с возможностью максимально гибкого использования забойного оборудования

Датчики в этой системе предназначены для измерения объемной плотности и расчетов на этой основе коэффициента водонасыщения с привлечением результатов определения удельного сопротивления и гамма-каротажа. При дополнительном использовании датчика для измерения пористости оказывается возможной классификация углеводородов и интерпретация элементов общей литологической обстановки.

Модули в этой системе имеют конструкцию, позволяющую обходиться без стабилизатора. Детекторы смонтированы по окружности внутри гладкого переводника, что позволяет применять приборы в оборудовании горизонтального бурения или других забойных механизмах.

При необходимости использования стабилизаторов забойного оборудования, зонды могут устанавливаться как выше, так и ниже стабилизаторов. Лучше всего их использовать в направленных скважинах в режиме вращения. Помехи от скважин компенсируются анализом скоростей счета от четырех датчиков. Вращение инструмента позволяет счетным импульсам от правых и левых групп усреднять любое влияние эксцентриситета. Импульсы от ближних и дальних приборов дают представление о размерах скважины и, в свою очередь, используются для компенсации помех.

Первичную градуировку приборов производят на испытательных скважинах фирмы. Проверку инструмента перед спуском в скважину и после этого осуществляют посредством фиксированных испытательных источников на рабочей площадке.

Составной частью общей конструкции являются меры по безопасной работе с радиоактивными источниками. Источник гамма-излучения (Cs137, 1,5 Кюри) монтируется в самой прочной части муфты тремя независимыми замковыми механизмами. Как и в системе CNФ, расположение приборов и способ крепления предотвращают вероятность их случайного отсоединения. Инструмент, используемый при эксплуатации источников, обеспечивает быстрое проведение необходимых операций при работе с ними и тем самым сводит к минимуму время облучения персонала.

Сильная вибрация во время бурения может серьезно снижать надежность как механических, так и электронных деталей и узлов забойного оборудования, в том числе долота. Она же может служить критерием износа долота и стабилизатора или же других эффектов, например проскальзывание или прихватывание инструмента, а также проворачивание («подпрыгивание») долота. В этой связи актуальной становится необходимость изменения методов бурения, с тем, чтобы уменьшить уровень вибраций и повысить ресурс системы в связи с увеличением времени работы долота на забое.

Датчик динамических характеристик смонтирован в усовершенствованном электронном узле системы DGR , позволяющем обходиться без использования в забойном оборудовании дополнительного переводника. Трехосные акселерометры измеряют боковую, скручивающую и продольную вибрацию с записью средних, пиковых и мгновенных ускорений. Результаты анализа различных видов вибрации можно использовать для выявления возможных причин тех или иных ситуаций в бурении и принятия соответствующих мер.

Гамма-каротаж со встроенным резервированием (DGR) для обеспечения максимальной надежности.

Датчик ГК в рассматриваемой системе обеспечивает получение исключительно четких диаграмм для оконтуривания пластов толщиной 9 дюйм. При наличии обширного парка счетчиков Гейгера-Мюллера, отличающихся особо прочной конструкцией, система работоспособна при самых тяжелых условиях бурения. В реальном масштабе времени на поверхность в среднем передается две группы данных. После спуска инструмента и воспроизведения записанных данных обе группы можно сравнивать между собой, чтобы убедиться в идентичности полученных результатов. Фактор встроенного резервирования обеспечивает получение достоверных данных по другой группе.

При нормальных скоростях бурения датчик пересекает пласты более медленно, чем каротажный прибор, спускаемый на геофизическом кабеле. Это позволяет получить более четкую диаграмму с меньшей статистической погрешностью и делает такой датчик особенно ценным при изучении тонких пластов.

Применение дополнительных модулей при бурении отечественными забойными телесистемами.

В отечественных забойных телесистемах применяется не такое множество дополнительных модулей как в импортном оборудовании, но по качеству регистрации, передачи, и обработке получаемой с забоя информации они ничем не уступают.

К омпоновка скважинных приборов забойных телесистем может быть разнообразной и зависит от предлагаемого заказчику комплекса геофизических, технологических и др. параметров.

Первичные преобразователи, используемые для определения положения долота в пласте, его приближение к кровле или подошве пласта должны размещаться вблизи вращающегося долота. Конструкция аппаратурного контейнера должна содержать источники питания, электронные схемы усиления, преобразования сигналов и передатчик сигналов к основному аппаратурному контейнеру, устанавливаемому после забойного винтового двигателя (турбобура).

Здесь в немагнитном переводнике размещаются инклинометрические и технологические датчики.

Для систем с электромагнитным каналом связи, в которых в качестве источника питания и передатчика используется турбоагрегат, имеющий мощное электромагнитное поле, его размещают, как правило, в самом верху аппаратурной сборки и соединяют с основным аппаратурным контейнером кабелем в износостойкой оболочке (покрытии). Если в составе комплекса применяются радиоактивные методы (ГГК, ННК), то целесообразно из соображений безопасности работ с источниками ионизирующих излучений предусмотреть канал для извлечения изотопного источника специальным ловителем. Зонды электрического или бокового каротажа (КС, БК, ПС и др.), размещаемые снаружи бурильной трубы в зависимости от технологии проводки скважины (с большим, средним или малым радиусами кривизны) соединяются с аппаратурным контейнером в виде единого блока или модулей, соединенных между собой шарнирными соединениями, обеспечивающих также электрическое соединение между блоками.

Существует два наиболее распространенных способа компоновки.

1. Скважинный прибор имеет общий источник питания, один единственный блок памяти и микропроцессор, управляющий работой всего глубинного блока. Каналы определенного специального назначения (геофизический — электрического, радиоактивного каротажа, инклинометрический; технологический — обороты долота, температура, давление и др.), функционируют по программе, как единая система (опрос датчиков, диагностика, метрология и др.).

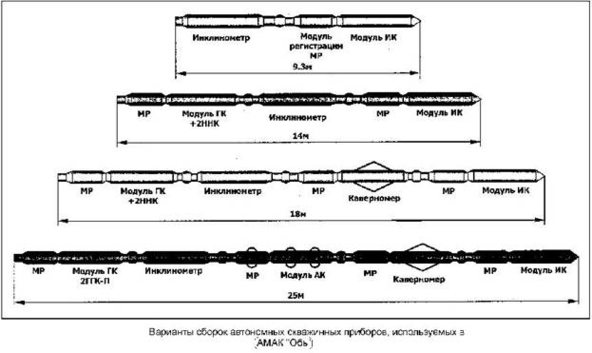

2. Модули, работающие независимо друг от друга. Каждый имеет свой источник питания, необходимую электронику для функционирования и устройство памяти. Такая схема, использующая модульный принцип является более гибкой, в ней предусмотрено определенное резервирование, что делает ее более надежной, но более дорогостоящей. Пример такой компоновки приведен на рис.3.3.

Применение отдельных, дополнительных модулей обусловлено возможностью их комбинирования при различных условиях проведения работ при строительстве горизонтальных и наклонно-направленных скважин, для более качественной интерпретации полученных данных, а также в зависимости от требований предоставляемых заказчиком.

Дополнительные модули, применяемые при бурении, подразделяются:

на наземные (устанавливаемые на буровое оборудование), предназначенные для контроля за параметрами бурового оборудования, а также для удобства работы оператора телеметрии и удобства управления процессом направленного бурения.

К таким модулям относятся:

1) Датчик глубины.

2) Датчик давления.

3) Датчик момента на ключе.

4) Датчик момента ротора

5) Датчик нагрузки

6) Датчик оборотов ротора

7) Датчик плотности

8) Датчик потока

9) Датчик температуры бурового раствора на входе и выходе

10) Датчик уровня

11) Датчик ходов насосов

12) Датчик электропроводности бурового раствора

13) Индикаторное табло к моменту на ключе

14) Пульт бурильщика

Датчик глубины

Предназначен для определения глубины скважины в процессе бурения.

Принцип действия - датчик преобразует угол поворота буровой лебедки в импульсы, прямо пропорциональные перемещениям крюко-блока.

Крепление - датчик устанавливается на станине буровой лебедки. Угол поворота буровой лебедки передается к датчику с помощью клиноременной передачи.

Датчик давления

Предназначен для измерения давления промывочной жидкости (ПЖ) на входе.

Принцип действия - Тензометрический преобразователь давления.

Крепление - Датчик подключается к нагнетательной линии через средоразделитель штатного манометра на буровой с помощью тройника.

Датчик момента на ключе

Предназначен для измерения момента на машинном ключе бурового оборудования.

Принцип действия - Тензометрический преобразователь усилий.

Крепление - Размещается между штоком пневмораскрепителя и тросом ключа.

Датчик момента ротора

Предназначен для измерения крутящего момента на роторе.
