ВК – измерение интегрального уровня продольных вибраций буровой колонны акселерометром инклинометрического датчика (виброкаротаж);
Кроме ГК, нет специально организованных зондов, все параметры получаются как производные.
Программно-методический модуль обеспечивает обработку результатов измерений аппаратурно-программного модуля и включает в себя программное обеспечение (программа «GEONAG») и портативный компьютер (Notebook) – может использоваться Notebook, входящий в комплект телесистемы с которой используется модуль, или отдельный.
Модуль гамма-каротажа выполнен на основе сцинтилляционного блока. На рисунке 3.6. приведена его структурная схема, на рисунке 3.7 показан общий вид модуля.
Сцинтилляционный счетчик состоит из фотоэлектронного умножителя, перед фотокатодом которого установлен сцинтиллятор; фотоэлектронный умножитель подключен к измерительной схеме с регистрирующим прибором на ее выходе.
Индикатором гамма–излучения является прозрачный кристалл йодистого натрия,
активированного таллием - NaJ(Tl), молекулы которого обладают свойством сцинтилляции – испускания фотонов света при воздействии гамма – квантов. Фотоны отмечаются фотоумножителем и вызывают поток электронов к аноду (ток).
Большим преимуществом сцинтиллятора является высокая эффективность счета (регистрируется до 50 – 60% гамма–квантов, проходящих через кристалл) по сравнению с другими типами счетчиков, эффективность которых 1 – 5%. Это позволяет уменьшить длину счетчиков с 90 до 10 см, улучшить вертикальное расчленение и обеспечить малую статическую флуктуацию.

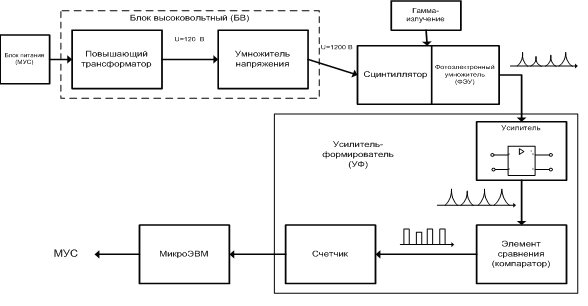

Рис.3.6. Структурная схема модуля гамма-каротажа
1 – Кожух; 2 – Шасси; 3 – Сцинтиляционный блок; 4 – Амортизатор; 5 – Крышка

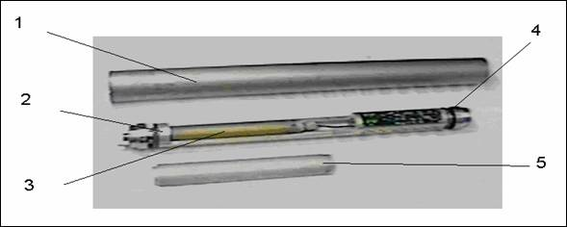

Рис. 3.7. Общий вид модуля гамма-каротажа.
Модуль гамма каротажа состоит из кожуха 1 (см. рис.3.7.), изготовленного из титанового сплава, внутри которого фиксировано, относительно кожуха, закреплены шасси 2 с электронными платами и сцинтилляционным блоком 3. Шасси установлено на резиновых амортизаторах 4.
Электрическая связь модуля гамма-каротажа с соединительной штангой осуществляется посредством электрических разъемов РСГС 10, которыми снабжены концевые части прибора. С тем чтобы исключить изменения ориентированного расположения деталей модуля гамма каротажа и соединительных штанг, имеются установочные и фиксирующие штыри, которые при сборке входят в соответствующие отверстия гибкой соединительной штанги.
При работе с телесистемой LWD используется программное обеспечение аналогичное используемому при работе с телесистемой MWD. Данное программное обеспечение помимо инклинометрических параметров обеспечивает приём, оцифровку, фильтрацию и дешифрацию геофизических параметров передаваемых телесистемой LWD. Им же осуществляется регистрация, расчёт КС и преобразование геофизической информации в соответствии с тарировочными данными. Вся технологическая и геофизическая информация построчно записывается в текстовый файл. При частоте передаваемого сигнала: 10 Гц строки записываются через 20 сек.;5 Гц строки записываются через 40 сек.; 2,5 Гц строки записываются через 100 сек.
На рисунке 3.9. представлена структурная схема забойной телеметрической системы LWD с добавлением блок-схемы структурных элементов, относящихся к геонавигационному модулю.
Рис.3.9. Структурная схема забойной телеметрической системы LWD
Основные технические данные
| Наименование параметра | |
| Диапазон измерений: | |
| интенсивности естественного гамма- излучения (ГК), мкР/ч | 0 - 100 |
| кажущегося удельного сопротивления пород (КС, на диполе), Омм. | 0 - 100 |
| потенциала спонтанной поляризации (ПС, на диполе), В10 | 0 - 500 |
| интегрального уровня вибраций (ВК), м/с2 | 0 - 100 |
| механической скорости бурения (МК), м/ч | 0 - 120 |
| Допускаемая основная погрешность при измерении: | |
| интенсивности естественного гамма- излучения, мкР/ч | 10 % |
| кажущегося удельного сопротивления пород, Омм. | 10 % |
| потенциала спонтанной поляризации, В10 | 10 % |
| интегрального уровня вибраций, м/с2 | 10 % |
| механической скорости бурения, м/ч. | 5 % |
| амплитуды сигнала, В. | 5 % |
| фазового сдвига, с10 | 5 % |
| Максимальная рабочая температура, С. | 120 |
| Максимальное гидростатическое давление, МПа | 60 |
| Габаритные размеры, мм. | |
| диаметр модуля | 42 |
| длина модуля | 600 |
| Масса модуля, кг. | 3 |
Результаты использования наддолотного модуля
Задачи скважинных измерений телесистемами можно разбить на три основные группы:
1) оперативный технологический контроль за режимом бурения скважин с целью его оптимизации;
2) контроль направления бурения скважин с целью управления процессом направленного бурения по заданной траектории;
3) литологическое расчленение геологического разреза скважины, исследование параметров пластов, не искаженных проникновением фильтрата промывочной жидкости в пласт, выделение пластов-коллекторов, прогнозирование зон аномальных пластовых давлений
На эффективность процесса разрушения породы (в данном случае на механическую скорость бурения или продолжительность бурения) влияет множество технологических и геологических факторов. Чтобы добиться более высокой эффективности разрушения, необходимо регулировать технологические параметры процесса бурения, а чтобы получить какую-либо геологическую информацию, необходимо учитывать влияние этих же параметров на скорость бурения. Возникает двойная необходимость регистрации технологических параметров – для оптимизации бурения и для решения геологических задач.
Назначение наддолотного модуля, устройство и работа модуля
Модуль (рис.3.10.) предназначен для измерения технологических и геофизических параметров непосредственно около долота, в процессе бурения гидравлическими забойными двигателями и передачи информации материнской телесистеме, с использованием короткого скоростного беспроводного электромагнитного канала связи.
Для оптимизации процесса бурения, как было показано выше, необходимо измерять следующие забойные параметры: частоту вращения вала турбобура, осевую нагрузку на долото, направление бурения ствола скважины, уровень вибраций и естественную гамма-активность.
Несмотря на разнообразие измерительных датчиков, позволяющих решать перечисленные задачи, требования получения достаточной точности измерений, обеспечивающей надежное управление технологическим процессом, эксплуатационная надежность и удобство в работе в условиях скважины являются основными при выборе тех или иных конструкций.

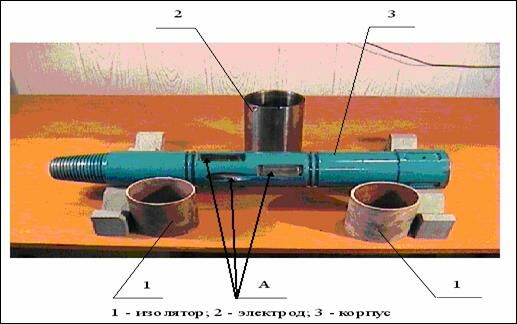

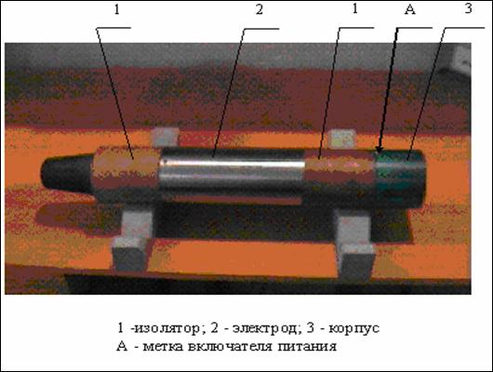

Рис.3.10. Общий вид наддолотного модуля.
Рис.3.11. Детали наддолотного модуля.

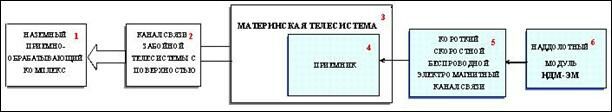

Информация, измеренная наддолотным модулем 6 (см. рисунок 3.12.), передается по короткому скоростному беспроводному электромагнитному каналу связи 5 на приемно-обрабатывающий блок 4 материнской телесистемы 3. Телесистема наряду с данными, измеренными ею самой, передает на поверхность по беспроводному электромагнитному каналу связи 2 также и данные, полученные наддолотным модулем, в виде дополнительных каналов. На поверхности информация принимается и обрабатывается наземным приемно-обрабатывающим комплексом 1, программное обеспечение которого модифицируется с учетом дополнительных каналов наддолотного модуля.
Рис.3.12. Структурная схема телесистемы с наддолотным модулем.

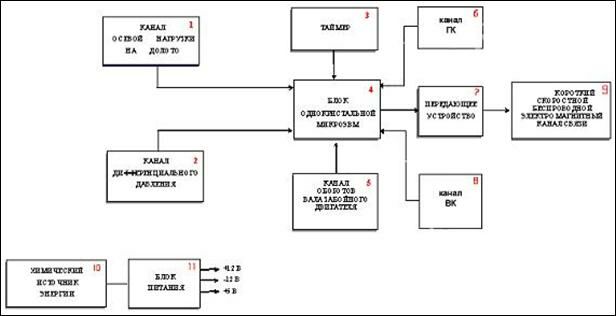

Рис.3.13. Структурная схема наддолотного модуля.

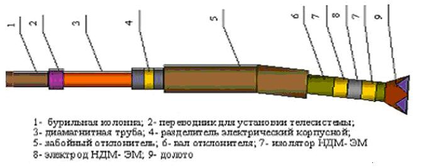

Рис.3.14. Компоновка наддолотного модуля в составе бурильной колонны.
Датчик дифференциального давления
Для регистрации данного параметра используют тензометрические датчики избыточного давления. Тензопреобразователи предназначены для пропорционального непрерывного преобразования давления в электрический выходной сигнал.
Принцип действия основан на использовании тензоэффекта в полупроводниках. Чувствительным элементом служит сапфировая мембрана с кремниевыми тензорезисторами. Сапфирная мембрана по всей плоскости жестко соединена с металлической мембраной, образуя с ней двухслойную мембрану. Двухслойная мембрана жестко закреплена в корпусе тензопреобразователя. Во внутреннюю полость корпуса подается измеряемое давление. Под действием измеряемого давления двухслойная мембрана деформируется, вызывая изменение сопротивления тензорезисторов, собранных в мостовую схему.
Измерение дифференциального давления требуется при турбинном бурении для контроля давления в трубах и затрубье и при измерении расхода бурового раствора методом переменного перепада давления с использованием сужающих устройств.
Датчик оборотов вала забойного двигателя
Датчик оборотов предназначен для непрерывного контроля частоты вращения вала турбобура в процессе бурения скважин.
При использовании беспроводного канала для измерения частоты вращения вала турбобура применяют бесконтактные преобразователи. Связь вала турбобура с чувствительным элементом датчика частоты вращения индуктивная или магнитная.
При использовании проводного или беспроводного канала в качестве датчиков частоты вращения вала турбобура широко применяют конструкции электромашин генераторов переменного тока.
Статор с обмотками закрепляется неподвижно, а ротор с постоянными полюсными магнитами соединяется с валом турбобура. Частота вращения долота определяется как N=nf/30, где f—частота вырабатываемого генератором тока; п—число пар полюсов.
Недостаток таких датчиков — механическое сочленение вала генератора с валом турбобура, а также относительная сложность конструкции генератора, что снижает надежность датчика при работе в условиях сильных вибраций.
Более перспективен датчик частоты вращения с бесконтактной связью элемента вращения с чувствительным элементом. Как правило, датчик работает следующим образом. На конце вала турбобура жестко закрепляется немагнитный стакан, в стенку которого заформовываются симметрично расположенные якоря. В стакан свободно вставляется монолитный стержень из резины, внутри которого размещается ферромагнитный сердечник с катушкой с герметичными выводами схемы измерений.
