Эти переносные автономные мини-генераторы предназначены для получения на месте потребления дезинфицирующего раствора гипохлорита натрия с фиксированной концентрацией активного хлора (8 г/л) путем электролиза 4% раствора поваренной соли. Для целей отбеливания применяется 0,1% раствор гипохлорита. Себестоимость 1 литра рабочего раствора не превышает 20 копеек.
Стационарные установки
С-5-400Б - установка для обеззараживания воды в бассейнах, производительность 400 г. активного хлора в час.

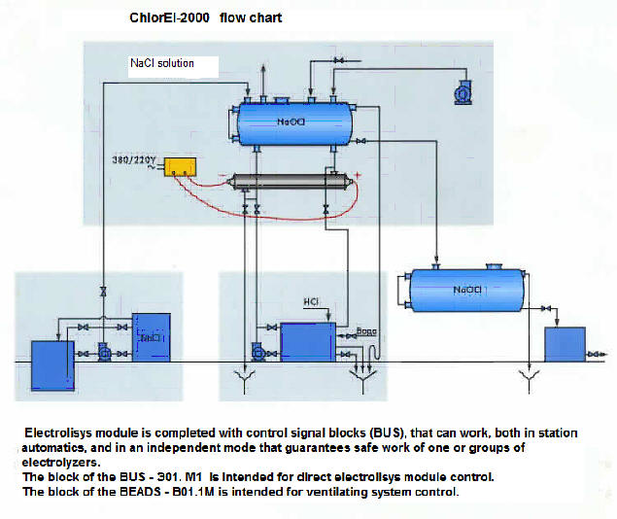

ХлорЭл-2000 - установка для обеззараживания питьевой воды на станциях водоподготовки и обеззараживания сточных и оборотных вод. Производительность до 100 кг. активного хлора в сутки до70 тыс. кубометров воды в сутки.
ЭЛП - установки электролиза минерализованных грунтовых вод для обеззараживания питьевой воды на станциях водоподготовки и обеззараживания сточных и оборотных вод. Производительность свыше 100 кг. активного хлора в сутки более 100 тыс. кубометров воды в сутки.
3. Расчет экономической эффективности очистки технической воды:
3.1 Определение затрат труда
3.1.1. Определим оплату труда обслуживающего персонала в год
Сп = Тм*aз*nм, где
Тм – 167 часов –норма времент в месяц
aз – тарифная ставка персонала
Nм – 12 –число месяцев в году
3.1.2 Определим зарплату аппаратчика IV разряда за год
Сап =Tм*aз*nм = 167*11,89*12 = 23827,56 руб.
Аз – тарифная ставка аппаратчика IV разряда
С учетом премии 65% aз = 11,89 руб.
3.1.3 Определим зарплату машиниста IV разряда за год
Смаш =Tм*aз*nм = 167*11,43*12 = 22905,72 руб.
aз – тарифная ставка машиниста IV разряда
С учетом премии 65% aз = 11,43 руб.
В штате три аппаратчика и три машиниста, следовательно:
Зарплата трех аппаратчиков за год составляет:
Сап = 3*23827,56 = 71482,68 руб.
Зарплата трех машинистов составляет:
Смаш = 3*22905,72 = 68717,16 руб.
Итого зарплата персонала за год составляет:
Сп = Сап + Смаш = 71482,68 + 68717,16 = 140499,94 рубля
3.2 Затраты на электроэнергию за год
| № | Потребитель электроэнергии | Мощность кВт | Кол-во | Потребление электроэнергии в час, кВт-ч | Стоимость 1 кВт-ч электроэнергии |
| 1. | Агрегат электронасосный для химически активных и нейтральных жидкостей Х45/54-Т-СД | Электродвигатель АД-71-2 22 кВт | 2 | 44 кВт-ч | 0,375 |
| 2. | Вентилятор радиальный из титановых сплавов №5 В-ЦЧ-70-5К-01 | Электродвигатель 4А90L4X 2,2 кВт | 1 | 2,2 кВт-ч | 0,375 |
| 3. | Электролизер РГ-001-1500 | Расход энергии установкой 6 кВт | 1 | 6 кВт-ч | 0,375 |
| 4. | Итого: | -- | 4 | 52,2 кВт-ч | 0,375 |
3.2.1 Определим расход электроэнергии:
Сгод.эл. = Эч*nд*nч*Сэл. = 52,2*300*24*0,375=140940 руб.
Где Эч – 52,2 кВт-ч – потребление электроэнергии в час
nд = 300 дней работы в году
nч = 24 часа – число часов в сутки
Сэл. = 0,375 – стоимость 1 кВт-ч электроэнергии
3.3 Материальные затраты:
3.3.1 Приобретение поваренной соли NaCl
Соль = Кчас*nд*24*СNaCl = 0,0045*300*24*3100 = 100440 рублей
Кчас – 0,0045 тонн – расход соли в час
nд – 300 дней работы в год
24 – число часов в сутки
С NaCl – 3100 руб. за 1 тонну соли
3.3.2 Стоимость очищенной технической воды в количестве 900000 м3 в год составляет:
Со.в. = Ст.в.* aв. = 1,44*1,18*900000 = 1529280 рублей
Где
Ст.в. – стоимость очищенной технической воды = 1,44 руб.
НДС = 18%
Итого сумма затрат на материалы:
См = Ссоль + Со.в. = 100440 + 1529280 = 16297820 рублей
3.4 Амортизационные отчисления
| Балансовая стоимость | Кол-во | Норма амортизационных отчислений (%) | |
| Агрегат электронасосный с двигателем Х45/54-Т-СД | 15300 | 2 | 19,3 |
| Вентилятор В-ЦЧ-70-5К-01 С двигателем 4А90L4X | 5250 | 1 | 22 |
| Электролизер РГ-001-1500 | 2300000 | 1 | 20 |
3.4.1 Определяем амортизационные отчисления на агрегат электронасосный
Х45/54-Е-СД
Сагр.= Сбал.агр.* nа. = 15300*0,193 = 2952,9 руб.
3.4.2 Определяем амортизационные отчисления на вентилятор В-ЦЧ-70-5К-01
Свен= Сб.в.*nв. = 5250*0,22 = 1155 руб.
-
Определяем амортизационные отчисления на электролизер РГ-001-1500
Сэл.= Сэл.б.* nэл. = 2300000*0,2 = 460000 руб.
Итого на амортизационные отчисления :
Сам. = Сагр. + Свен. + Сэл. = 2952,9+1155+460000 = 464107,9 рублей
-
Определяем затраты с учетом накладных расходов 12 % и сметной прибыли 8%
Собщ.затр. = (Сп+Сгод.эл.+См.+Сам.)*(100+12+8)/100 =
(140499,94+140940+1629720+464107,9)*1,2 = 2850321,4 руб.
3.5.1 Стоимость воды из городского водопровода для потребления
5,95 руб. за 1 м3 без НДС
с НДС = 5,95*1,18 = 7,021 руб, где НДС =18%
Свод.гор. = 7,021*Qпотр. = 7,021*900000 = 6318900 руб.
3.5.2 Экономический эффект от применения гипохлорита натрия при очистке технической воды на предприятии.
Сэк.эф. = Свод.гор.-Собщ.затр. = 6318900-2850321,4 = 3468578,6 руб.
Экономический эффект составляет: 3468578,6 руб.
4. Охрана труда и техника безопасности
Охрана труда является социально-технической наукой, которая выявляет и изучает всевозможные опасности и профессиональные вредности, а также разрабатывает методы их предотвращения или ослабления с целью устранения. Основная задача по организации охраны труда и технике безопасности сводится к предупреждению несчастных случаев, заболеваний, травматизма и т. д. Основная цель ОТ и ТБ – предупредить возникновение этих опасностей.
Возможные опасности на предприятиях и других рабочих местах: травматизм, проффесиональные заболевания, общие заболевания. Основные причины влияющие на травматизм и заболевания: технические причины связанные с неисправностью технических средств в т. ч. отсутствие заземления оборудования, работа без предохранительных устройств, незнание или нарушение правил по технике безопасности, непредвиденная остановка оборудования, отсутствие основных выходов.
В данном помещении установлена автоматическая пожарная сигнализация с необходимыми пожарными датчиками. В средствах для тушения пожара имеются огнетушители углекислотные. На светильниках и лампах усановлено защитное сплошное стекло, электрическая сеть опробована на сопротивлении изоляции, разработана и вывешена на видном месте инструкция о мерах пожарной безопасности.
Установлен электрический контур заземления, который имеет следующую конструкцию. По стене помещения, где стоят технические средства закрепляется железная полоса, к которой через розетку (третий контакт) подключаются технические средства в т. ч. ЭВМ. Полоса выводится наружу здания и по стене опускается в грунт, где к ней привариваются уголки. Размеры полосы, уголков, их количесво и глубина заземления выбирается из расчета, что общее сопротивелние заземляющего устройтва не должно быть более 4 Ом. Для соединения уголков необходима полоса. Ее размеры (ширина, длина, глубина заложения) берутся в соответствии с выбранной длиной заземления.
Расчет сопротивления заземляющщих устройств
| Основнные показатели и способ расчета | Показатель | |
| Индекс | Значение | |
| 1.Количество точек подключения | N | 8 |
| 2.Удеельное сопротивление грунта | P | 10 |
| 3. Длина уголка | t | 1,85 |
| 4.Ширина уголка | b | 0,09 |
| 5.Глубина заложения уголка | h | 1,95 |
| 6.Ширина соединительной полосы | bi | 0,05 |
| 7.Длина полосы | ti | 6,2 |
| 8.Глубина залжения | hi | 0,75 |
| 9.Число заземлителей | - | 10 |
| 10.Коэфициент экранирования уголков и полосы | hэн | 0,42 |
| 11.Коэфициент экранирования уголков | hэкр | 0,56 |
| 12.Сопротивление заземляющего устройства | Rтр | 20,19 |
| 13.Сопротивление соединительной полосы | Rн | 1,96 |
| 14.Результирующее сопротивление | Rрез | 3,72 |
Для защиты от резких скачков напряжения установлены стабилизаторы и трансформаторы, а также сетевые фильтры.
Температура помещения составляет 20-23 грдуса зимой и 20-25 градусов летом. Для проветривания воздуха помещения установелн кондиционер. Для нашей торговой прощади установлен один кондиционер с учетом: количества ЭВМ, площади рабочего помещения, суммарной мощности оборудования, суммарной мощности светильников, количества одновременно работающих людей, максимального перепада температуры воздуха и приточного воздуха, поступления тепла от оборудования, поступления тепла от людей, поступления тепла от осветительных приборов, общего избытка тепла в помещении.
