с подвижными осями комбинированная

-По числу ступеней

Трехступенчатые четырехступенчатые

Пятиступенчатые многоступенчатые

-По типу зубчатого зацепления

Прямозубая косозубая

Шевронная смешанная

-По способу переключения

с подвижными зубчатыми колесами

с муфтами легкого включения

с синхронизаторами

-По способу управления

с непосредственным

с дистанционным

полуавтоматическая

автоматическая

Исходные данные для расчета

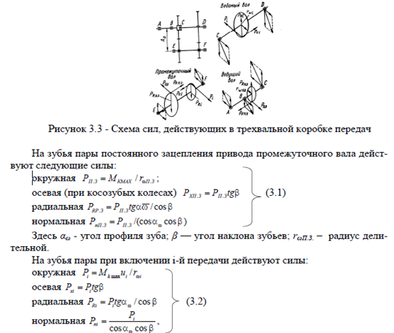

Определение сил, действующих на зуб косозубой шестерни КП. На зубья пары постоянного зацепления привода промежуточного вала действуют следующие силы:

Здесь бщ - угол профиля зуба; в — угол наклона зубьев; rщП.З. – радиус делительной.

На зубья пары при включении i-й передачи действуют силы:

Здесь ui — передаточное число включенной передачи; ri— радиус делительной окружности зубчатого колеса ведомого вала.

Расчет валов КП на прочность

Валы коробок передач воспринимают скручивающие и изгибающие нагрузки. Кроме того, они должны быть достаточно жесткими, чтобы их прогиб не вызывал перекоса зубчатых колес, находящихся в зацеплении. Последовательность определения напряжений в валах: в трехвальных коробках передач — ведомый, промежуточный вал, ведущий вал; в двухвальных коробках передач расчет можно начинать с любого из валов. Пользуясь схемой (например, приведенной на рис.70), определяют силы, действующие на зубчатые колеса на всех передачах, по формулам, приведенным выше. Затем для каждой передачи находят реакции в опорах. После этого строят эпюры моментов и определяют наибольший изгибающий и крутящий моменты.

Результирующее напряжение

где d в о . - диаметр вала в опасном сечении.

Шлицованный вал рассчитывают по внутреннему диаметру.

16 Жесткость валов КП и опред стрелы прогиба

Жесткость валов определяется по их прогибу. Силы Рх1 и PR1 дают прогиб fв валов в плоскости, в которой лежат оси валов, сила Pi, дает прогиб в перпендикулярной плоскости. Прогиб вала в каждой плоскости должен лежать в пределах 0,05...0,1 мм. Полный прогиб

Валы должны обладать достаточной жесткостью, поэтому напряжения в них невысокие (200...400 МПа).

Шлицы валов проверяют на смятие см =200 МПа.

Для изготовления валов применяют обычно те же материалы, что и для зубчатых колес.

Расчёт подшипников валов коробок передач

Критерием оценки эксплуатационных свойств подшипников является базовая долговечность, соответствующая 90 %-ной надежности.

Для определения долговечности подшипника необходимо иметь следующие данные: радиальные и осевые силы, действующие на подшипник на каждой передаче; ресурс коробки передач до капитального ремонта (в километрах пробега автомобиля или часах); среднюю техническую скорость движения; распределение пробега на передачах.

Радиальные и осевые силы, действующие на подшипник на каждой передаче,

представляющие собой реакции опор валов коробки передач, рассчитывают,

пользуясь формулами:

окружная P_i= M_Kmaxu_i/r_щi

осевая P_xi= P_itgв

радиальная P_Ri= P_itgб_щ/cosв

нормальная P_ni=

Здесь u_i— передаточное число включенной передачи; r_щi -радиус делительной окружности зубчатого колеса ведомого вала.

Однако при расчете подшипника на долговечность в этих формулах вместо

максимального значения крутящего момента двигателя МКмах следует принимать расчетную величину крутящего момента аМКмах, (где а — коэффициент использования крутящего момента). Этот коэффициент зависит от отношения мощности двигателя к весу автомобиля.

Базовая долговечность подшипника определяется в соответствии с ГОСТ по ресурсу (в млн. оборотов)

L₁₀=(C/P)^p, где С — динамическая грузоподъемность подшипника (опреде-ляют по каталогу), Р — эквивалентная динамическая нагрузка, р — показатель степени (шариковые подшипники - р=3, роликовые р=3,33).

Эквивалентная динамическая нагрузка на подшипник определяется для условий работы на каждой передаче:

Радиальные P_r=(XVF_r+YF_a)K_bK_t

радиально-упорные P_a=(XF_r+YF_a)K_bK_t

где Fr,Fa - соответственно радиальная и осевая нагрузки; X, Y—коэффициенты радиальной и осевой нагрузок (по каталогу); V—коэффициент вращения (при вращении внутреннего кольца V=1, при вращении наружного кольца V=1,2); Kb -коэффициент безопасности (для коробок передач Kb=1); Kt -температурный коэффициент (Kt=1,10 при 150 °С).

Следует иметь в виду, что коэффициенты Х и Y различны в зависимости от типа подшипника и соотношения осевой и радиальной нагрузок.

Для вычисления эквивалентной динамической нагрузки на подшипник коробки передач необходимо вначале определить долю работы подшипника на каждой передаче, учитывая нагрузку и соответствующее число оборотов за время работы на данной передаче. Суммируя по всем передачам, можно вычислить эквивалентную динамическую нагрузку по формуле

P=

где P1,P2,P3,…Pn - эквивалентные нагрузки на подшипник на каждой передаче

при долговечности соответственно L1,L2,L3,..Ln;

L= , L_i=S_i/(2рr_k*u_TPi*10⁶),

(Si - пробег автомобиля на каждой передаче, uTPi - передаточное число части трансмиссии от вала, на котором установлен подшипник, до вала ведущего колеса автомобиля).

Динамическая грузоподъемность подшипника C = P .

Назначение, классификация и требования к карданным передачам. Кинематические харак-ки карданных передач неравных и равных угловых скоростей. Расчет карданного вала на прочность и жесткость.

Силовые приводы, силовые передачи и валы трансмиссии

Назначение, требования, классификация

Силовые приводы и силовые передачи трансмиссии (валы, карданные передачи, полуоси) применяются в трансмиссиях автомобилей для силовой связи механизмов, в том числе, валы которых несоосные или расположены под углом, причем взаимное положение их может меняться в процессе движения. Силовые приводы могут иметь один или несколько шарниров, соединенных валами, и промежуточные опоры. Передачи применяют также для привода вспомогательных механизмов, например, лебедки.

К силовым передачам предъявляют следующие требования:

а) передача крутящего момента без создания дополнительных нагрузок в трансмиссии (изгибающих, скручивающих, вибрационных, осевых);

б) возможность передачи крутящего момента с обеспечением равенства угловых скоростей ведущего и ведомого валов независимо от угла между соединяемыми валами;

в) высокий КПД;

г) бесшумность;

д) общие требования.

На рисунке 6.1 приведены классификации шарниров силовых передач.

Шарнир неравных угловых скоростей

В этом шарнире определяют нагрузки в крестовине и в вилке. Шипы крестовины испытывают напряжения изгиба и смятия, а крестовина напряжение разрыва. Вилка подвергается изгибу и скручиванию. Как указывалось выше, момент, передаваемый шарниром при наклоне вала, не является постоянным в течение одного оборота, а следовательно, и силы, действующие на детали шарнира, также переменны. Для определения нагрузок будем считать, что шарниром передается максимальный динамический момент, который ограничивается коэффициентом запаса сцепления. При малом угле наклона г вала шарнир передает момент МкmaxuґТРmax (uґТРmax – передаточное число трансмиссии до карданной передачи), а динамическое нагружение можно учитывать запасом прочности.

Валы

Во время работы вал силовой передачи испытывает изгибающие, скручивающие и осевые нагрузки.

Изгибающие нагрузки возникают в результате не уравновешенности вала, и в некоторой степени пары осевых сил, нагружающих шарнир. В эксплуатации неуравновешенность может появиться не только в результате механических повреждений вала, но также при износе шлицевого соединения или подшипников шарниров. Неуравновешенность приводит к вибрациям в силовой передаче и возникновению шума. Вал подвергается тщательной динамической балансировке на специальных балансировочных станках. Допустимый дисбаланс зависит от максимального значения эксплуатационной угловой скорости вала и находился в пределах. (15...100) г·см. Для балансировки к валу приваривают пластины в местах, которые автоматически определяются балансировочным станком. Помимо этого проверяется биение вала в сборе с шарнирами. Допустимое биение устанавливается заводом изготовителем.

Следует иметь в виду, что даже хорошо уравновешенный вал в результате естественною прогиба, вызванного собственным весом, при некоторой угловой скорости, называемой критической, теряет устойчивость; его прогиб возрастает настолько, что возможно разрушение вала.

Пусть в статическом положении ось вала смешена на расстояние е от оси вращения, а при угловой скорости щ получает прогиб f . Тогда при вращении вала возникает центробежная сила

где mв – масса вала.

Центробежная сила уравновешивается силой упругости вала

где И с – изгибная жесткость.

Поэтому

Прогиб вала определяется в зависимости от принятой схемы его нагружения.

Будем считать вал нагруженной равномерно балкой на двух опорах со свободными концами. Прогиб балки

где Е = 2·105 МПа – модуль упругости первого рода;

– момент инерции поперечного сечения вала (dн и dвн – соответственно наружный и внутренний диаметры вала).

Если считать вал балкой с защемленными опорами, то числовой коэффициент в формуле следует принимать большим в 1,5...2,25 раза.

Расчет критич. Частоты вращения карданного вала и осевой нагрузки

Критическая частота вращения вала должна быть в 1,5...2 раза больше максимальной эксплуатационной. Для повышения критической частоты вращения следует уменьшать длину вала, что особенно эффективно, и увеличивать как наружный, так и внутренний диаметры. Внутренний диаметр трубчатого вала можно увеличивать до определенного предела (лимитирует прочность вала).

Скручивающие нагрузки, которые воспринимает вал, зависят от крутящего момента, передаваемого валом. Кроме того, являясь элементом многомассовой упругой системы трансмиссии, вал силового привода участвует в крутильных колебаниях и воспринимает дополнительно скручивающие нагрузки, которые в случае резонанса могут быть значительными, а иногда и разрушающими. Правильный подбор элементов трансмиссии должен исключать возникновение резонансных крутильных колебаний или предусматривать возможность гашения возникающих колебаний. Крутильные колебания трансмиссии, как известно, гасятся демпфером, расположенным в механизме сцепления.

Трубчатый вал изготовляют из малоуглеродистой стали (сталь 15, сталь 20), не подвергая ее закалке. Толщина стенок обычно не превышает 3,5 мм.

Напряжение кручения трубчатого вала

Осевые нагрузки в силовых приводах возникают в шлицевом соединении при перемещениях, связанных с изменением расстояния между шарнирами, например при колебаниях кузова. Исследования показали, что даже при наличии большого количества смазочного материала последний не удерживается на поверхности трения и перемещение в шлицевом соединении происходит в условиях граничного трения. При этом коэффициент трения м = 0,2, а иногда (при появлении задиров) м = 0,4. При передаче большого крутящего момента в шлицевом соединении происходит защемление, и вал, по существу, передает тяговое усилие. При этом двигатель, установленный на упругих подушках, продольно смещается в некоторых автомобилях на 10 мм, а иногда и больше.

Осевые силы являются одной из главных причин того, что долговечность передач в 2....3 раза ниже долговечности основных агрегатов автомобиля. Осевая сила
