Схема припусков изображена на рисунке 7.

Исходя из расчетов и приведенной схемы припусков, можно составить план обработки для данной поверхности:

1. Черновое точение: растачивать в размер 30,35⁺¹

2. Получистовое точение: растачивать в размер 31,66^+0,25

3. Чистовое точение: растачивать в размер 32^+0,062

Рис. 7 Схема припусков для поверхности 5

Расчет припусков для поверхности 12.

Поверхность 12: отверстие  25 Н9 (25 ^0,052)

Минимальный припуск определяется по формуле (1).

Результаты расчетов заносятся в карту расчета припусков на обработку (таблица 13).

Таблица 13

Карта расчета припусков

Проверка расчета осуществляется по формуле (2).

Проверка расчета:

2100-52=4200-2152=2048 мкм.

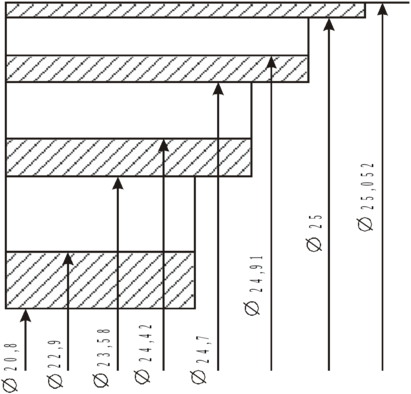

Схема припусков изображена на рисунке 8

Рис. 8 Схема припусков для поверхности 12

Исходя из расчетов и приведенной схемы припусков, можно составить план обработки для данной поверхности:

1. Черновое точение: растачивать в размер 23,58+0,81

2. Получистовое точение: растачивать в размер 24,7+0,21

3. Чистовое точение: растачивать в размер 25+0,052

Параметры шероховатости и формы поверхностей определяются режимами резания.

2.4.Проектирование последовательности обработки и операций

Для каждой СТОК-группы необходимо определить требуемую ориентацию при установке на станок.

Ниже в табличном виде будет представлено количество лишаемых степеней свободы для каждой СТОК-группы.

Для первой СТОК-группы:

В этой группе обрабатывается плоскость 2, которая требует лишения трех степеней свободы. В таблице 14 указано, каких степеней свободы нужно лишить заготовку при обработке первой СТОК-группы.

Таблица 14

Требуемая ориентация для первой СТОК-группы

Для третьей СТОК-группы:

В этой группе обрабатываются группа цилиндрических поверхностей (поверхности 15к). заготовку при этом нужно лишить шести степеней свободы. В таблице 15 указано, каких степеней свободы нужно лишить заготовку при обработке второй СТОК-группы.

Таблица 15

Требуемая ориентация для первой СТОК-группы

Для второй и четвертой СТОК-группы

Эти группы аналогичны первой и третьей группам. В таблице 16 указано, каких степеней свободы нужно лишить заготовку при обработке второй СТОК-группы.

Таблица 16

Требуемая ориентация для второй СТОК-группы

Таблица 17

Требуемая ориентация для четвертой СТОК-группы

Для пятой СТОК-группы

В этой СТОК-группе обрабатываются цилиндрические поверхности. В таблице 18 указано, каких степеней свободы нужно лишить заготовку при обработке пятой СТОК-группы.

Таблица 18

Количество лишаемых степеней свободы для пятой СТОК-группы

Для шестой СТОК-группы

Эта группа аналогична пятой группе. Так же обрабатываются цилиндрические поверхности. которые требуют лишения шести степеней свободы. В таблице 19 указано, каких степеней свободы нужно лишить заготовку при обработке шестой СТОК-группы.

Таблица 19

Требуемая ориентация для шестой СТОК-группы

При анализе таблиц 14 – 19 видно, что почти все СТОК-группы требуют лишения шести степеней свободы детали. Поэтому необходимо такое приспособление, которое лишало бы деталь всех шести степеней свободы. При применении такого установочно-зажимного приспособления достигается максимальная концентрация операций. И многие СТОК-группы можно обработать не только в одну операцию, но и в один установ с несколькими позициями. Анализ структуры операций приведен ниже.

Проанализируем возможные варианты структур операций, исходя из составов СТОК-групп и таблиц 14 – 19.

На первой стадии применяется установочное базирование на плоскость 16 для подготовки чистых технологических баз (обрабатывается поверхность 2). Операцию производится в 1 установ. Затем обрабатывается поверхность 1. Эту обработку можно произвести в 2 операции, в 1 операцию и в 2 установа или в 1 операцию, 1 установ и 2 позиции. При партии запуска 20 изделий в месяц производить обработку в 2 операции нецелесообразно. Применять операцию с двумя позициями также не выгодно, т.к. для этого потребуется специальный кантователь, который будет переворачивать заготовку на 180. Поэтому проще обработку вести в 1 операцию и 2 установа.

СТОК-группы 5 и 6 обрабатываются с различных (взаимно перпендикулярных) направлений. Таким образом, обработку можно производить в 2 операции, или в 1 операцию и 2 установа, или в 1 операцию, 1 установ и 2 позиции. При партии запуска 20 изделий в месяц производить обработку в 2 операции нецелесообразно.

Обрабатывать в 1 операцию и 2 установа не желательно, т.к. при этом пришлось бы использовать 2 разных установочно-зажимных приспособления. А учитывая сложность конфигурации детали это достаточно трудно.

Учитывая, что направления –Y и –Z перпендикулярны, и наличие поворотного стола на станке можно заключить, что обработку второй и третьей СТОК-групп можно производить в 1 операцию, 1 установ и 2 позиции. При обработке третьей СТОК-группы достаточно будет только повернуть стол для доступа к направлению –Z. При этом используется то же приспособление, что и для обработки второй СТОК-группы и требование лишения минимально необходимого числа степеней свободы удовлетворяется.

При проектировании последовательности обработки оцениваются исходные базы (поверхности, используемые для базирования на данной операции) и поверхности, доступные для обработки. После операции оценивается новый комплект баз и поверхности доступные для обработки. Также необходимо учитывать базирующие свойства тех или иных поверхностей, т.е. количество базирующих точек необходимые при обработке данной поверхности и то количество базирующих точек, которое может дать данная поверхность. Исходя из этого, получаются варианты последовательности обработки, из которых нужно выбрать наиболее приемлемый.

Варианты последовательности обработки приведены на схемах на последующих страницах.

Первый вариант

Второй вариант

Третий вариант

Четвертый вариант

Пятый вариант

При проектировании последовательности обработки детали необходимо придерживаться следующих рекомендаций, которые даны в технической литературе:

• За черновые базы при обработке детали целесообразно принять исходные базы, которые были выявлены при размерном анализе детали по каждому из координатных направлений.

• Базирование на черновые базы применяется один раз, т.к. при установке на них повторно возникнут погрешности взаимного расположения поверхностей.

• Сначала обрабатываются те поверхности, которые, во-первых, доступны для обработки и, во-вторых, могут быть использованы как базы при дальнейшей обработке детали.

• При обработке детали должен быть максимально использован принцип концентрации операций, т.е. в один установ должно быть обработано как можно большее число поверхностей. При этом должно учитываться необходимое количество лишенных степеней свободы детали.

При проектировании последовательности обработки должна быть проанализирована структура операций.

Ниже приведены анализ структуры операций, варианты последовательности обработки и схемы установки.

При анализе первого варианта видно, что при использовании в качестве черновой базы поверхности 17 и 1 возможно обработать только поверхности 2 и 12. Но их для дальнейшей обработки использовать невозможно и необходимо применять цилиндрическую саморазжимную оправку. Поэтому этот вариант исключается.

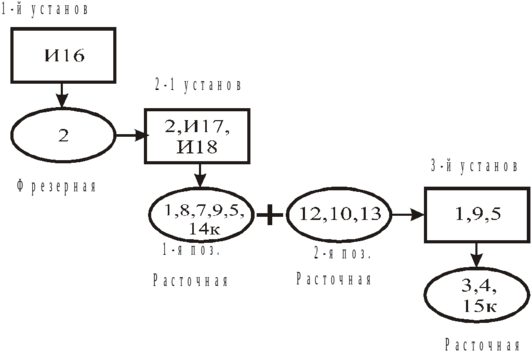

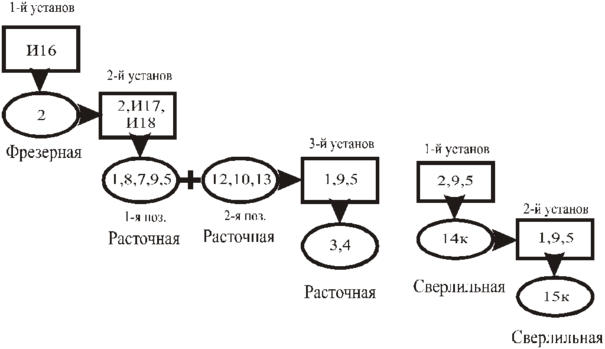

При втором варианте базирование происходит на поверхность 16. При этом обрабатывается поверхность 2, которая в дальнейшем используется совместно с поверхностями 17 и 18 как база для обработки поверхностей 1, 8, 7, 9, и 5. (поверхности 1, 9 и 5) должны обрабатывать совместно, т.к. они связаны требованиями к точности взаимного расположения поверхностей. После этого деталь поворачивается на 90 градусов и обрабатываются поверхности 12, 10, и 13. Далее деталь базируется на уже чистые базы: поверхности 1, 9, и 5 и обрабатывается поверхность 3, и 4. После этого идут сверлильные операции. Базирование происходит на поверхности 1, 9 и 5 или 2, 9, и 5 и обрабатываются соответственно поверхности 15к и 14к. При таком варианте приходится разбивать процесс на операции по станкам: сначала фрезерный, потом ГРС и сверлильный. Причем для сверлильного станка необходимо использовать кондуктор и опять же необходимо 3 приспособления.

Можно пойти другим путем: сделать разметку отверстий на ГРС и просверлить на сверлильном станке. При этом не нужно будет изготавливать кондуктор. Но от фрезерной операции не уйдешь.
