Текст из файла (страница 4)

------------------------------------------------------------------

¦ Коэффициент

Система отопления ¦неравномерности

¦теплоотдачи, m

--------------------------------------------------+---------------

Центральное водяное ¦ 0,1

¦

Паровое или нетеплоемкими печами: ¦

время подачи пара или топки печи - 18 ч, ¦

перерыв 6 ч ¦ 0,8

время подачи пара или топки печи - 12 ч, ¦

перерыв - 12 ч ¦ 1,4

время подачи пара или топки печи - 6 ч, ¦

перерыв - 18 ч ¦ 2,2

¦

Поквартирное водяное (время топки - 6 ч) ¦ 1,5

¦

Печное теплоемкими печами при топке их 1 раз в ¦

сутки: ¦

толщина стенок печи в 1/2 кирпича ¦ От 0,4 до 0,9

в 1/4 кирпича ¦ " 0,7 " 1,4

------------------------------------------------------------------

Примечание - Меньшие значения m соответствуют массивным печам, большие - более легким печам. При топке печей 2 раза в сутки величина m уменьшается для печей со стенками в 1/2 кирпича в 2,5 - 3 раза, в 1/4 кирпича - в 2-2,3 раза.

------------------------------------------------------------------

6.3 Коэффициент теплопоглощения для заполнения световых проемов В, Вт/(кв.м•°С), следует определять по формуле

1

B = --------, (6.3)

1,08R_т

где R_т - сопротивление теплопередаче заполнения светового проема, принимаемое по приложению Г.

6.4 Коэффициент теплоусвоения внутренней поверхности однородной наружной ограждающей конструкции следует принимать равным коэффициенту теплоусвоения материала конструкции s, принимаемому по приложению А.

6.5 Коэффициент теплоусвоения внутренней поверхности многослойной наружной ограждающей конструкции необходимо определять в зависимости от тепловой инерции слоев конструкции следующим образом.

6.5.1 Если тепловая инерция первого слоя конструкции (считая от внутренней поверхности), определяемая по формуле (5.4), D₁ >= 1, коэффициент теплоусвоения внутренней поверхности конструкции следует принимать равным коэффициенту теплоусвоения материала первого слоя конструкции s, принимаемому по приложению А.

6.5.2 Если тепловая инерция первого слоя ограждающей конструкции D₁ < 1, а первого и второго слоев конструкции D₁+D₂ >= 1, коэффициент теплоусвоения внутренней поверхности следует определять по формуле

R₁ • (s₁)² + s₂

Y_в = -----------------, (6.4)

1 + R₁ • s₂

где R₁, s₁, s₂ - то же, что в формуле (5.4).

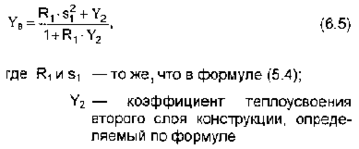

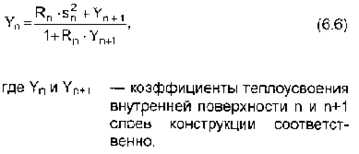

6.5.3 Если тепловая инерция первых n слоев конструкции D₁ + D₂ + ... + D_n < 1, а тепловая инерция n + 1 слоев D₁ + D₂ + ... + D_n + D_n+1 >= 1, коэффициент теплоусвоения внутренней поверхности следует определять по формуле

6.5.4 Если какой-либо слой конструкции является неоднородным, следует определять средний коэффициент теплоусвоения материалов этого слоя sср, Вт/(кв.м•°С), по формуле

11

СНБ 2.04.01-97

s₁•F₁ + s₂•F₂ + ...+ s_n•F_n

sср = --------------------------, (6.7)

F₁ + F₂ + ... + F_n

где s₁,s₂, ..., s_n - коэффициенты теплоусвоения отдельных материалов слоя, Вт/(кв.м•°С);

F₁,F₂, ..., F_n - площади, занимаемые отдельными материалами по поверхности слоев.

6.6 Коэффициент теплоусвоения поверхности внутренних однородных (однослойных) ограждающих конструкций Yв следует определять по формуле

Yв = 0,5R • s¤, (6.8)

где R - то же, что в формуле (5.5);

s - то же, что в формуле (5.4).

6.7 Коэффициент теплоусвоения внутренней многослойной ограждающей конструкции следует определять в соответствии с 6.5, приняв, что в условной середине конструкции s = 0. Условная середина симметричной ограждающей конструкции находится в средней плоскости конструкции, а условная середина несимметричной конструкции находится в плоскости, для которой показатель тепловой инерции равен половине тепловой инерции всей конструкции.

6.8 Расчетные теплотехнические показатели строительных материалов для определения коэффициента теплоусвоения поверхности внутренних ограждающих конструкций следует принимать для условий эксплуатации А.

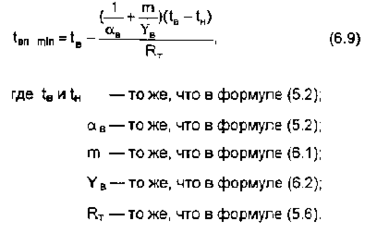

6.9 Минимальная температура внутренней поверхности наружной ограждающей конструкции, tвп min, °С, определяемая по формуле (6.9), не должна быть ниже температуры точки росы при расчетных значениях температуры и относительной влажности внутреннего воздуха.

7 Теплоусвоение поверхности полов

7.1 Поверхность пола жилых и общественных зданий, административных и бытовых зданий и помещений промышленных предприятий и отапливаемых помещений производственных зданий (на участках с постоянными рабочими местами) должна иметь показатель теплоусвоения Yп, Вт/(кв.м•°С), не более нормативной величины, приведенной в таблице 7.1.

7.2 Показатель теплоусвоения поверхности пола Yп, Вт/(кв.м•°С), следует определять следующим образом:

а) если покрытие (первый слой покрытия пола) имеет тепловую инерцию D₁ = R₁ • s₁ >= 0,5, то показатель теплоусвоения поверхности пола следует определять по формуле

Yп = 2 • s₁, (7.1)

б) если первые n слоев конструкции пола ( n >= 1 ) имеют суммарную тепловую инерцию

D₁ + D₂ + ... + D_n < 0,5, но тепловая инерция n + 1 слоев D₁+D₂+ ... +D_n+1 >= 0,5, то показатель теплоусвоения поверхности пола Yп следует определять последовательно расчетом показателей теплоусвоения поверхностей слоев конструкции, начиная с n-го до 1-го:

для n-го слоя - по формуле

для i-го слоя (i=n-1, n-2; ... ;1) - по формуле

Показатель теплоусвоения поверхности пола Yп принимается равным показателю теплоусвоения поверхности 1-го слоя Y1.

В формулах (6.10) - (6.12) и неравенствах:

D₁, D₂, ... , D_n+1 - тепловая инерция соответственно 1-го, 2-го,... , (n+1)-го слоев конструкции пола, определяемая по формуле (5.4);

Ri, Rn - термические сопротивления i-го и n-го слоев конструкции пола, кв.м•°С/Вт, определяемые по формуле (5.5);

12

СНБ 2.04.01-97

s₁, s_i, s_n, s_n+1 - расчетные коэффициенты теплоусвоения материала 1-го, i-го, n-го, (n+1)-го слоев конструкции пола, Вт/(м•°С), принимаемые по приложению А, при этом для зданий, помещений и отдельных участков, приведенных в поз.1 и 2 таблицы 7.1, - во всех случаях при условии эксплуатации А;

Y_n, Y_i, Y_i+1 - показатель теплоусвоения поверхности n-го, i-го и (i+1)-го слоев конструкции пола, Вт/(м²•°С).

7.3 Теплотехнический расчет полов животноводческих, птицеводческих и звероводческих зданий следует выполнять с учетом требований СНиП 2.10.03.

7.4 Не нормируется показатель теплоусвоения поверхности пола:

а) имеющего температуру поверхности выше 23°С;

б) в отапливаемых помещениях производственных зданий, где выполняются тяжелые физические работы (категория III);

в) производственных зданий при условии укладки на участки постоянных рабочих мест деревянных щитов или теплоизолирующих ковриков;

г) помещений общественных зданий, эксплуатация которых не связана с постоянным пребыванием в них людей (залов музеев и выставок, фойе театров, кинотеатров и т.п.).

8 Сопротивление воздухопроницанию ограждающих конструкций

8.1 Сопротивление воздухопроницанию ограждающих конструкций зданий и сооружений Rв, за исключением заполнений световых проемов, должно быть не менее требуемого сопротивления воздухопроницанию Rв тр, м²•ч•Па/кг, определяемого по формуле

p

R_{в тр} = ------, (8.1)

G_норм

где р - расчетная разность давлений воздуха на наружной и внутренней поверхностях ограждающих конструкций, Па, определяемая в соответствии с 8.2;

G_норм - нормативная воздухопроницаемость ограждающих конструкций, кг/(кв.м•ч), принимаемая по таблице 8.1.

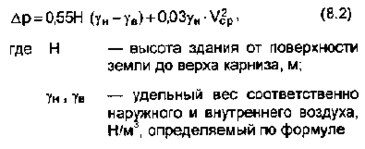

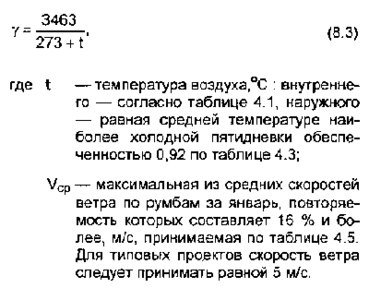

8.2 Расчетную разность давлений воздуха на наружной и внутренней поверхностях ограждающей конструкции р, Па, следует определять по формуле

Таблица 7.1

------------------------------------------------------------------

¦ Показатель

¦теплоусвоения

Здания, помещения и отдельные участки ¦ поверхности

¦ пола (норма-

¦ тивная вели-

¦ чина) Yп,

¦ Вт/(м²•°С)

----------------------------------------------------+-------------

1 Здания жилые, больничных учреждений (больниц, кли-¦

ник, стационаров и госпиталей), диспансеров, амбула-¦

торно-поликлинических учреждений, родильных домов, ¦

домов ребенка, домов-интернатов для престарелых и ¦

инвалидов, общеобразовательных детских школ, детских¦

садов, яслей, яслей-садов (комбинатов), детских до- ¦

мов и детских приемников-распределителей ¦ 12

¦

2 Общественные здания (кроме указанных в поз.1); ¦

участки с постоянными рабочими местами в отапливае- ¦

мых помещениях производственных зданий, где выполня-¦

ются легкие физические работы (категория I) ¦ 14

¦

3 Участки с постоянными рабочими местами в отаплива-¦

емых помещениях производственных зданий, где выпол- ¦

няются физические работы средней тяжести (категория ¦

II) ¦ 17

------------------------------------------------------------------

13

СНБ 2.04.01-97

8.3 Нормативную воздухопроницаемость ограждающих конструкций зданий и сооружений G_норм, кг/(м²•ч), следует принимать по таблице 8.1.

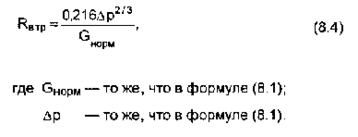

8.4 Сопротивление воздухопроницанию окон и балконных дверей жилых и общественных зданий, а также окон и фонарей производственных зданий должно быть не менее требуемого сопротивления воздухопроницанию R_{в тр}, м²•ч•Па/кг, определяемого по формуле

8.5 Сопротивление воздухопроницанию заполнений световых проемов следует принимать по приложению Д.

9 Сопротивление паропроницанию ограждающих конструкций

9.1 Сопротивление паропроницанию ограждающей конструкции в пределах от внутренней поверхности до плоскости возможной конденсации R_п должно быть не менее требуемого сопротивления паропроницанию R_{п тр}, м²•ч•Па/мг, определяемого по формуле

ев - Е_к

R_{п тр} = R_пн ---------, (9.1)

E_к - е_нот

где R_пн - сопротивление паропроницанию ограждающей конструкции в пределах от плоскости возможной конденсации до наружной поверхности ограждающей конструкции, м²•ч•Па/мг, определяемое в соответствии с 9.5 и 9.6;
