Текст из файла (страница 5)

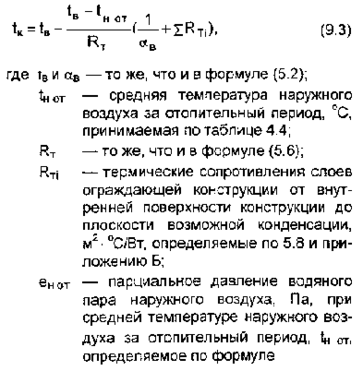

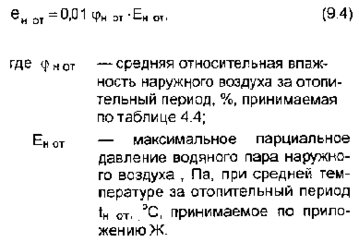

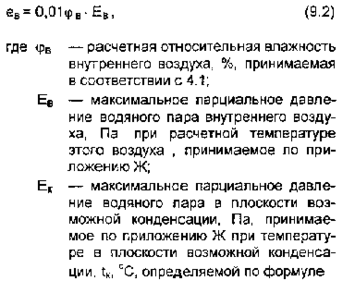

ев - парциальное давление водяного пара внутреннего воздуха, Па, при расчетных температуре и влажности этого воздуха, определяемое по формуле

14

СНБ 2.04.01-97

Таблица 8.1

------------------------------------------------------------------

¦Нормативная

¦воздухопро-

Ограждающие конструкции ¦ницаемость

¦ G_норм,

¦ кг/(м²•ч)

------------------------------------------------------+-----------

1 Наружные стены, перекрытия и покрытия жилых, общест-¦

венных зданий, административных и бытовых зданий и по-¦

мещений промышленных предприятий ¦ 0,5

¦

2 Наружные стены, перекрытия и покрытия производствен-¦

ных зданий ¦ 1,0

¦

3 Входные двери в квартиры ¦ 1,5

¦

4 Окна и балконные двери жилых и общественных зданий, ¦

а также административных и бытовых зданий и помещений ¦

промышленных предприятий; окна производственных зданий¦

с кондиционированием воздуха; двери и ворота производ-¦

ственных зданий ¦ 10,0

¦

5 Зенитные фонари производственных зданий, окна произ-¦

водственных зданий с избытками явного тепла не более ¦

23 Вт/куб.м ¦ 15,0

¦

6 Окна производственных зданий с избытками явного ¦

тепла более 23 Вт/куб.м ¦ 30,0

------------------------------------------------------------------

Примечание - Воздухопроницаемость стыков панелей наружных стен жилых, общественных и производственных зданий должна быть не более 0,5 кг/(м•ч).

------------------------------------------------------------------

9.2 Для расчета требуемого сопротивления паропроницанию ограждающей конструкции принимают, что плоскость возможной конденсации в однородной (однослойной) конструкции располагается на расстоянии равном 0,66 толщины конструкции от ее внутренней поверхности, а в многослойной конструкции совпадает с поверхностью теплоизоляционного слоя, ближайшей к наружной поверхности ограждающей конструкции.

9.3 Для обеспечения требуемого сопротивления паропроницанию ограждающей конструкции следует определять сопротивление паропроницанию конструкции в пределах от ее внутренней поверхности до плоскости возможной конденсации R_п по 9.4 и 9.5.

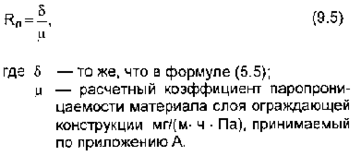

9.4 Сопротивление паропроницанию слоя ограждающей конструкции R_п, кв.м•ч•Па/мг, следует определять по формуле

9.5 Сопротивление паропроницанию части многослойной ограждающей конструкции равно сумме сопротивлений паропроницанию составляющих ее слоев.

Сопротивление паропроницанию листовых материалов и тонких слоев пароизоляции следует принимать по приложению И.

Сопротивление паропроницанию воздушных прослоек в ограждающих конструкциях следует принимать равным нулю независимо от толщины и расположения этих прослоек.

9.6 Не требуется определять сопротивление паропроницанию следующих наружных ограждающих конструкций помещений с сухим или нормальным режимом:

- однородных (однослойных);

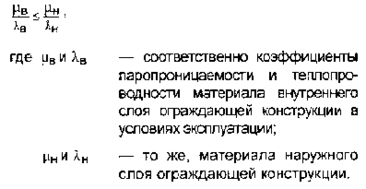

- двухслойных при выполнении условия

15

СНБ 2.04.01-97

Приложение А

(обязательное)

Теплотехнические показатели строительных материалов

Таблица А.1

-------------------------------------------------------------------------

¦ ¦Расчетное¦Расчетные коэффициенты

¦ Характеристики ¦массовое ¦(при условиях эксплуа-

¦ материала в сухом ¦отношение¦ тации по табл.4.2)

¦ состоянии ¦влаги в +----------------------------

Материал +---------------------¦материале¦теплопро-¦теплоусвое-¦паро-

¦плот-¦удель- ¦коэффи-¦(при ус- ¦водности,¦ния (при ¦прони-

¦ность¦ная ¦циент ¦ловиях ¦лямбда, ¦периоде 24 ¦цаемо-

¦ ро, ¦тепло- ¦тепло- ¦эксплуа- ¦Вт/(м•°С)¦ч), s, ¦сти,мю,

¦кг/ ¦емкость¦провод-¦тации по ¦ ¦Вт/(м²•°С) ¦мг/(м•

¦куб.м¦с, кДж/¦ности ¦табл.4.2)¦ ¦ ¦•ч•Па)

¦ ¦(кг•°С)¦лямбда,¦W, % ¦ ¦ ¦

¦ ¦ ¦ Вт/ +---------+---------+-----------+-----

¦ ¦ ¦/(м•°С)¦ А ¦ Б ¦ А ¦ Б ¦ А ¦ Б ¦ А,Б

------------------------------------------------------------------------

I Бетоны и растворы

А Бетоны на природных плотных заполнителях

1 Железобе- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

тон ¦2500 ¦ 0,84 ¦ 1,69 ¦ 2 ¦ 3 ¦1,92¦2,04¦17,98¦19,70¦0,03

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

2 Бетон на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

гравии или ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

щебне из ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

природного ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

камня ¦2400 ¦ 0,84 ¦ 1,51 ¦ 2 ¦ 3 ¦1,74¦1,86¦16,77¦17,88¦0,03

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

3 Плотный ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

силикатный ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

бетон ¦1800 ¦ 0,88 ¦ 0,81 ¦ 2 ¦ 4 ¦0,99¦1,16¦ 9,77¦10,90¦0,11

Б Бетоны на искусственных пористых заполнителях

4 Керамзито-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

бетон на ке-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

рамзитовом ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

песке и ке- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

рамзитопено-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

бетон ¦1800 ¦ 0,84 ¦ 0,66 ¦ 5 ¦ 10 ¦0,80¦0,92¦10,50¦12,33¦0,090

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

5 То же ¦1600 ¦ 0,84 ¦ 0,58 ¦ 5 ¦ 10 ¦0,67¦0,79¦ 9,06¦10,77¦0,090

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

6 " ¦1400 ¦ 0,84 ¦ 0,47 ¦ 5 ¦ 10 ¦0,56¦0,65¦ 7,75¦ 9,14¦0,098

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

7 " ¦1200 ¦ 0,84 ¦ 0,36 ¦ 5 ¦ 10 ¦0,44¦0,52¦ 6,36¦ 7,57¦0,11

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

8 " ¦1000 ¦ 0,84 ¦ 0,27 ¦ 5 ¦ 10 ¦0,33¦0,41¦ 5,03¦ 6,13¦0,14

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

9 " ¦ 800 ¦ 0,84 ¦ 0,21 ¦ 5 ¦ 10 ¦0,24¦0,31¦ 3,83¦ 4,77¦0,19

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

10 " ¦ 600 ¦ 0,84 ¦ 0,16 ¦ 5 ¦ 10 ¦0,20¦0,26¦ 3,03¦ 3,78¦0,26

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

11 " ¦ 500 ¦ 0,84 ¦ 0,14 ¦ 5 ¦ 10 ¦0,17¦0,23¦ 2,55¦ 3,25¦0,30

12 Керамзи- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

тобетон на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

кварцевом ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

песке с по- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

ризацией ¦1200 ¦ 0,84 ¦ 0,41 ¦ 4 ¦ 8 ¦0,52¦0,58¦ 6,77¦ 7,72¦0,075

16

СНБ 2.04.01-97

Продолжение таблицы А.1

-------------------------------------------------------------------------

¦ ¦Расчетное¦Расчетные коэффициенты

¦ Характеристики ¦массовое ¦(при условиях эксплуа-

¦ материала в сухом ¦отношение¦ тации по табл.4.2)

¦ состоянии ¦влаги в +----------------------------

Материал +---------------------¦материале¦теплопро-¦теплоусвое-¦паро-

¦плот-¦удель- ¦коэффи-¦(при ус- ¦водности,¦ния (при ¦прони-

¦ность¦ная ¦циент ¦ловиях ¦лямбда, ¦периоде 24 ¦цаемо-

¦ ро, ¦тепло- ¦тепло- ¦эксплуа- ¦Вт/(м•°С)¦ч), s, ¦сти,мю,

¦кг/ ¦емкость¦провод-¦тации по ¦ ¦Вт/(м²•°С) ¦мг/(м•

¦куб.м¦с, кДж/¦ности ¦табл.4.2)¦ ¦ ¦•ч•Па)

¦ ¦(кг•°С)¦лямбда,¦W, % ¦ ¦ ¦

¦ ¦ ¦ Вт/ +---------+---------+-----------+-----

¦ ¦ ¦/(м•°С)¦ А ¦ Б ¦ А ¦ Б ¦ А ¦ Б ¦ А,Б

------------+-----+-------+-------+---+-----+----+----+-----+-----+-----

13 Керамзи- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

тобетон на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

кварцевом ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

песке с по- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

ризацией ¦1000 ¦ 0,84 ¦ 0,33 ¦ 4 ¦ 8 ¦0,41¦0,47¦ 5,49¦ 6,35¦0,075

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

14 То же ¦ 800 ¦ 0,84 ¦ 0,23 ¦ 4 ¦ 8 ¦0,29¦0,35¦ 4,13¦ 4,90¦0,075

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

15 Перлито- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

бетон ¦1200 ¦ 0,84 ¦ 0,29 ¦10 ¦ 15 ¦0,44¦0,50¦ 6,96¦ 8,01¦0,15

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

16 То же ¦1000 ¦ 0,84 ¦ 0,22 ¦10 ¦ 15 ¦0,33¦0,38¦ 5,50¦ 6,38¦0,19

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

17 " ¦ 800 ¦ 0,84 ¦ 0,16 ¦10 ¦ 15 ¦0,27¦0,33¦ 4,45¦ 5,32¦0,26

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

18 " ¦ 600 ¦ 0,84 ¦ 0,12 ¦10 ¦ 15 ¦0,19¦0,23¦ 3,24¦ 3,84¦0,30

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

19 Аглопори-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

тобетон и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

бетоны на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

топливных ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

(котельных) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

шлаках ¦1800 ¦ 0,84 ¦ 0,70 ¦ 5 ¦ 8 ¦0,85¦0,93¦10,82¦11,98¦0,075

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

20 То же ¦1600 ¦ 0,84 ¦ 0,58 ¦ 5 ¦ 8 ¦0,72¦0,78¦ 9,39¦10,34¦0,083

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

21 " ¦1400 ¦ 0,84 ¦ 0,47 ¦ 5 ¦ 8 ¦0,59¦0,65¦ 7,92¦ 8,83¦0,09

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

22 " ¦1200 ¦ 0,84 ¦ 0,35 ¦ 5 ¦ 8 ¦0,48¦0,54¦ 6,64¦ 7,45¦0,11

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

23 " ¦1000 ¦ 0,84 ¦ 0,29 ¦ 5 ¦ 8 ¦0,38¦0,44¦ 5,39¦ 6,14¦0,14

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

24 Бетон на ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

зольном гра-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

вии ¦1400 ¦ 0,84 ¦ 0,47 ¦ 5 ¦ 8 ¦0,52¦0,58¦ 7,46¦ 8,34¦0,09

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

25 То же ¦1200 ¦ 0,84 ¦ 0,35 ¦ 5 ¦ 8 ¦0,41¦0,47¦ 6,14¦ 6,95¦0,11

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

26 " ¦1000 ¦ 0,84 ¦ 0,24 ¦ 5 ¦ 8 ¦0,30¦0,35¦ 4,79¦ 5,48¦0,12

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

27 Полисти- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

ролбетон ¦ 600 ¦ 0,85 ¦ 0,10 ¦ 2 ¦ 4 ¦0,11¦0,12¦ 2,14¦ 2,36¦0,06

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

28 То же ¦ 500 ¦ 0,85 ¦ 0,09 ¦ 2 ¦ 4 ¦0,10¦0,11¦ 1,86¦ 2,06¦0,07

В Бетоны ячеистые

29 Газо- и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

пенобетон, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

газо- и пе- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

носиликат ¦1000 ¦ 0,84 ¦ 0,29 ¦10 ¦ 15 ¦0,41¦0,47¦ 6,13¦ 7,09¦0,11

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

30 То же ¦ 800 ¦ 0,84 ¦ 0,21 ¦10 ¦ 15 ¦0,33¦0,37¦ 4,92¦ 5,63¦0,14

17

СНБ 2.04.01-97

Продолжение таблицы А.1

-------------------------------------------------------------------------

¦ ¦Расчетное¦Расчетные коэффициенты

¦ Характеристики ¦массовое ¦(при условиях эксплуа-

¦ материала в сухом ¦отношение¦ тации по табл.4.2)

¦ состоянии ¦влаги в +----------------------------

Материал +---------------------¦материале¦теплопро-¦теплоусвое-¦паро-

¦плот-¦удель- ¦коэффи-¦(при ус- ¦водности,¦ния (при ¦прони-

¦ность¦ная ¦циент ¦ловиях ¦лямбда, ¦периоде 24 ¦цаемо-

¦ ро, ¦тепло- ¦тепло- ¦эксплуа- ¦Вт/(м•°С)¦ч), s, ¦сти,мю,

¦кг/ ¦емкость¦провод-¦тации по ¦ ¦Вт/(м²•°С) ¦мг/(м•

¦куб.м¦с, кДж/¦ности ¦табл.4.2)¦ ¦ ¦•ч•Па)

¦ ¦(кг•°С)¦лямбда,¦W, % ¦ ¦ ¦

¦ ¦ ¦ Вт/ +---------+---------+-----------+-----

¦ ¦ ¦/(м•°С)¦ А ¦ Б ¦ А ¦ Б ¦ А ¦ Б ¦ А,Б

------------+-----+-------+-------+---+-----+----+----+-----+-----+-----

31 Газо- и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

пенобетон, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

газо- и пе- ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

носиликат ¦ 700 ¦ 0,84 ¦ 0,18 ¦ 4 ¦ 5 ¦0,23¦0,24¦ 3,51¦ 3,67¦0,16

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

32 " ¦ 600 ¦ 0,84 ¦ 0,14 ¦ 4 ¦ 5 ¦0,18¦0,19¦ 2,81¦ 2,95¦0,17

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

33 " ¦ 500 ¦ 0,84 ¦ 0,12 ¦ 4 ¦ 5 ¦0,15¦0,16¦ 2,38¦ 2,48¦0,20

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

34 " ¦ 400 ¦ 0,84 ¦ 0,10 ¦ 4 ¦ 5 ¦0,12¦0,13¦ 1,96¦ 2,02¦0,23

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

35 " ¦ 300 ¦ 0,84 ¦ 0,08 ¦ 4 ¦ 5 ¦0,09¦0,10¦ 1,41¦ 1,48¦0,26

¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦

36 Газо- и ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
