но-поликлинических учреждений; ¦ ¦ ¦

учебные здания общеобразовательных ¦ ¦ ¦

детских школ ¦ 6 ¦ 4,5 ¦ 2,5

¦ ¦ ¦

3 Общественные здания, кроме ука- ¦ ¦ ¦

занных в поз.1 и 2, производствен- ¦ ¦ ¦

ные здания промышленных предприя- ¦ ¦ ¦

тий, за исключением помещений с ¦ ¦ ¦

влажным или мокрым режимом ¦ 7 ¦ 5,5 ¦ 2,5

¦ ¦ ¦

4 Производственные здания с сухим ¦tв-tр, но ¦0,8(tв-tр), ¦ 2,5

режимом ¦не более 10¦но не более 8¦

¦ ¦ ¦

5 Производственные здания с нор- ¦tв-tр, но ¦0,8(tв-tр), ¦ 2,5

мальным режимом ¦не более 8 ¦но не более 7¦

¦ ¦ ¦

6 Производственные здания и помеще-¦ ¦ ¦

ния общественных зданий с влажным и¦ ¦ ¦

мокрым режимом ¦ tв-tр ¦0,8(tв- tр) ¦ 2,5

¦ ¦ ¦

7 Здания картофеле- и овощефрукто- ¦ ¦ ¦

хранилищ ¦ tв-tр ¦ tв-tр ¦ 2,5

¦ ¦ ¦

8 Производственные здания с избыт- ¦ ¦ ¦

ками явной теплоты более 23 Вт/куб.¦ ¦ ¦

м и расчетной относительной влаж- ¦ ¦ ¦

ностью внутреннего воздуха не более¦ ¦ ¦

50% ¦ 12 ¦ 12 ¦ 2,5

------------------------------------------------------------------

Примечания

1 tв - то же, что и в формуле (5.2).

2 tр - температура точки росы, °С, при расчетных температуре и относительной влажности внутреннего воздуха. Для зданий картофеле- и овощефруктохранилищ температуру точки росы следует определять по максимально допустимым расчетным значениям температуры и относительной влажности внутреннего воздуха.

------------------------------------------------------------------

Сопротивление теплопередаче заполнений наружных световых проемов в помещениях с избытками явной теплоты Rт должно быть не менее требуемого сопротивления теплопередаче Rт тр, приведенного в таблице 5.6.

5.7 Сопротивление теплопередаче внутренних ограждающих конструкций (стен, перегородок, перекрытий) между помещениями с нормируемой температурой воздуха при разности температур воздуха в этих помещениях более 6 °С Rт должно быть не менее требуемого сопротивления теплопередаче Rт тр , определяемого по формуле (5.2).

При определении требуемого сопротивления теплопередаче внутренних ограждающих конструкций в формуле (5.2) следует принимать: n = 1, вместо tн - расчетную температуру

7

СНБ 2.04.01-97

воздуха более холодного помещения, tв - принимать для стен и перегородок как для наружных стен, для нижней поверхности перекрытий - как для покрытий, а для верхней поверхности перекрытий - как для перекрытий над проездами.

Таблица 5.6

------------------------------------------------------------------

¦Разность темпера-¦Требуемое сопротивление

¦ тур внутреннего ¦теплопередаче заполне-

¦воздуха и средней¦ний наружных световых

Здания и помещения ¦температуры наи- ¦проемов R_{т тр},кв.м•°С/Вт

¦ более холодной +-----------------------

¦пятидневки обес- ¦окон и ¦ фонарей

¦ печенностью ¦балкон-+---------------

¦ 0,92, °С ¦ных ¦П-об- ¦зенит-

¦ ¦дверей ¦разных ¦ных

------------------------+-----------------+-------+-------+-------

1 Здания жилые, больнич-¦Св.25 до 44 включ¦ 0,39 ¦ - ¦ 0,31

ных учреждений (больниц,¦ ¦ ¦ ¦

клиник, стационаров и ¦ " 44 " 49 " ¦ 0,42 ¦ - ¦ 0,31

госпиталей),диспансеров,¦ ¦ ¦ ¦

амбулаторно-поликлинич- ¦ " 49 ¦ 0,53 ¦ - ¦ 0,48

ных учреждений, родиль- ¦ ¦ ¦ ¦

ных домов, домов ребен- ¦ ¦ ¦ ¦

ка, домов-интернатов для¦ ¦ ¦ ¦

престарелых и инвалидов,¦ ¦ ¦ ¦

общеобразовательных дет-¦ ¦ ¦ ¦

ских школ,детских садов,¦ ¦ ¦ ¦

яслей, яслей-садов (ком-¦ ¦ ¦ ¦

бинатов),детских домов и¦ ¦ ¦ ¦

детских приемников-рас- ¦ ¦ ¦ ¦

пределителей ¦ ¦ ¦ ¦

¦ ¦ ¦ ¦

2 Общественные здания, ¦до 30 включ. ¦ 0,15 ¦ - ¦0,15

кроме указанных в поз.1,¦ ¦ ¦ ¦

производственные здания ¦св.30 до 49 включ¦ 0,31 ¦ - ¦0,31

и помещения промышленных¦ ¦ ¦ ¦

предприятий, за исключе-¦ " 49 ¦ 0,48 ¦ - ¦0,48

нием помещений с влажным¦ ¦ ¦ ¦

и мокрым режимом ¦ ¦ ¦ ¦

¦ ¦ ¦ ¦

3 Производственные зда- ¦до 35 включ. ¦ 0,15 ¦ 0,15 ¦0,15

ния с сухим или нормаль-¦св.35 до 49 включ¦ 0,31 ¦ 0,15 ¦0,31

ным режимом ¦ " 49 ¦ 0,34 ¦ 0,15 ¦0,48

¦ ¦ ¦ ¦

4 Производственные зда- ¦до 30 включ. ¦ 0,15 ¦ 0,15 ¦ -

ния и помещения общест- ¦ ¦ ¦ ¦

венных зданий с влажным ¦св. 30 ¦ 0,34 ¦ - ¦ -

или мокрым режимом ¦ ¦ ¦ ¦

¦ ¦ ¦ ¦

5 Производственные зда- ¦ ¦ ¦ ¦

ния с расчетной относи- ¦ ¦ ¦ ¦

тельной влажностью внут-¦ ¦ ¦ ¦

реннего воздуха не более¦ ¦ ¦ ¦

50% и с избытками явного¦ ¦ ¦ ¦

тепла, Вт/куб.м: ¦ ¦ ¦ ¦

св. 23 до 50 ¦до 49 включ. ¦ 0,15 ¦ 0,15 ¦ -

¦св. 49 ¦ 0,31 ¦ 0,15 ¦ -

св. 50 ¦любая ¦ 0,15 ¦ 0,15 ¦ -

------------------------------------------------------------------

5.8 Сопротивление теплопередаче наружных ограждающих конструкций (за исключением заполнений проемов) помещений с избытками явной теплоты должно быть не менее требуемого, определяемого по формуле (5.2).

5.9 Сопротивление теплопередаче ограждающей конструкции R_т, кв.м•°С/Вт, следует определять по формуле

1 1

R_т = ---- + R_к + ----, (5.6)

ав ан

где ав - то же , что в формуле (5.2);

8

СНБ 2.04.01-97

R_к - термическое сопротивление ограждающей конструкции, кв.м•°С/Вт, определяемое: однородной однослойной - по формуле (5.5), многослойной - в соответствии с 5.14 и 5.15;

ан - коэффициент теплоотдачи наружной поверхности ограждающей конструкции для зимних условий, Вт/(кв.м•°С), принимаемый по таблице 5.7. При определении сопротивления теплопередаче внутренних ограждающих конструкций вместо ан следует принимать ав более холодного помещения.

Слои конструкции, расположенные между воздушной прослойкой, вентилируемой наружным воздухом, и наружной поверхностью ограждающей конструкции, не учитываются.

5.10 Термическое сопротивление многослойной ограждающей конструкции с последовательно расположенными однородными слоями Rк, кв.м•°С/Вт, следует определять по формуле

R_к = R₁ + R₂ + ... + R_n, (5.7)

где R₁, R2,..., R_n - термические сопротивления отдельных слоев конструкции, кв.м•°С/Вт, определяемые по формуле (5.5), и замкнутых воздушных прослоек, принимаемые по приложению Б.

5.11 Термическое сопротивление многослойной неоднородной ограждающей конструкции R_к, кв.м•°С/Вт, необходимо определять следующим образом:

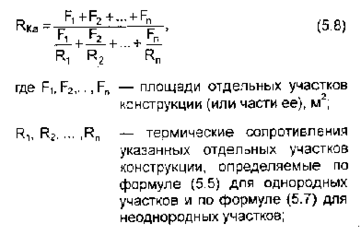

а) плоскостями, параллельными направлению теплового потока, ограждающую конструкцию (или часть ее) условно разрезать на участки, из которых одни участки могут быть однородными (однослойными) – из одного материала, а другие - неоднородными - из слоев разных материалов, и определить термическое сопротивление конструкции RКа, кв.м•°С/Вт, по формуле

б) плоскостями, перпендикулярными направлению теплового потока, ограждающую конструкцию (или часть ее, принятую для определения RКа) условно разрезать на слои, из которых одни слои могут быть однородными - из одного материала, а другие - неоднородными - из однослойных участков разных материалов. Определить термическое

сопротивление однородных слоев по формуле (5.5), неоднородных слоев - по формуле (5.8) и термическое сопротивление RКб ограждающей конструкции - как сумму термических сопротивлений отдельных однородных и неоднородных слоев - по формуле (5.7);

в) если величина RКа не превышает величину RКб более, чем на 25%, термическое сопротивление ограждающей конструкции необходимо определять по формуле

RКа + 2RКб

Rк = ------------, (5.9)

3

г) если величина RКа превышает величину RКб более, чем на 25 % или ограждающая конструкция не является плоской (имеет выступы на поверхности и др.), то термическое сопротивление такой конструкции необходимо определять на основании расчета температурного поля следующим образом:

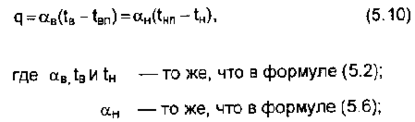

- по результатам расчета температурного поля при расчетных значениях температуры внутреннего tв и наружного tн воздуха определить среднюю температуру, °С, внутренней tвп и наружной tнп поверхностей ограждающей конструкции и вычислить величину теплового потока q, Вт/кв.м, по формуле

- определить термическое сопротивление конструкции по формуле

9

СНБ 2.04.01-97

Таблица 5.7

------------------------------------------------------------------

¦Коэффициент

Ограждающие ¦теплоотдачи

конструкции ¦наружной

¦поверхности

¦ан, Вт/(м²•°С)

---------------------------------------------------+--------------

1 Наружные стены, покрытия, перекрытия над проезда-¦

ми ¦ 23

¦

2 Перекрытия над холодными подвалами, сообщающимися¦

с наружным воздухом ¦ 17

¦

3 Перекрытия чердачные и над неотапливаемыми подва-¦

лами со световыми проемами в стенах, а также наруж-¦

ные стены с воздушной прослойкой, вентилируемой ¦

наружным воздухом ¦ 12

¦

4 Перекрытия над неотапливаемыми подвалами без све-¦

товых проемов в стенах, расположенных выше уровня ¦

земли, и над неотапливаемыми техническими подполья-¦

ми, расположенными ниже уровня земли ¦ 6

------------------------------------------------------------------

5.12 Температура внутренней поверхности ограждающей конструкции по теплопроводному включению (стык панелей, связи между внутренним и наружным слоями панелей и др.) должна быть не ниже температуры точки росы внутреннего воздуха при расчетной зимней температуре наружного воздуха и расчетных температуре и относительной влажности внутреннего воздуха.

Температуру внутренней поверхности ограждающей конструкции по теплопроводному включению tвп, °С, следует определять на основании расчета температурного поля конструкции при расчетных значениях температуры внутреннего и наружного воздуха.

5.13 Удельную тепловую характеристику здания qзд, Вт/(кв.м•°С), следует определять в соответствии с приложением В.

Рекомендуемые значения удельных тепловых характеристик жилых зданий приведены в таблице В.1.

6 Теплоустойчивость помещений

6.1 Помещения, оборудованные системой отопления периодического действия, следует рассчитывать на теплоустойчивость в отопительный период года.

Амплитуда колебаний температуры внутреннего воздуха в течение суток Ав не должна превышать +-3 °С от расчетного значения.

6.2 Амплитуду колебаний температуры внутреннего воздуха Ав, °С,

следует определять по формуле

0,7Q•m

Ав = ----------------------, (6.1)

B₁•F₁ + B₂•F₂ + B_nF_n

где Q - теплопотери помещения, Вт, определяемые по СНиП 2.04.05;

В₁, В₂, ... ,В_n - коэффициенты теплопоглощения внутренней поверхности ограждающих конструкций помещения (за исключением заполнений световых проемов), Вт/(кв.м•°С), определяемые по формуле

1

B = -----------, (6.2)

1 1

--- + ---

ав Yв

где ав - то же, что в формуле (5.2);

Yв - коэффициент теплоусвоения внутренней поверхности ограждения, Вт/(кв.м•°С), определяемый в соответствии с 6.4-6.7;

F₁, F₂, ... ,F_n - площади внутренних поверхностей ограждения, кв.м;

m - коэффициент неравномерности теплоотдачи системы отопления, принимаемый по таблице 6.1.

10

СНБ 2.04.01-97

Таблица 6.1
