Текст из файла

Грузоподъемность крана	Пролет здания		Размеры крана (мм)				Давление колеса крана (кН)			Вес крана с тележ- Кой (кН)	Масса тележки (кН)		Тип кранового рельса
Q	L	hk		B1	B2	K	F1	F2
30	24	2750		300	6300	5100	260		343		85	КР-70
160	24	4800		500	10500	1500	310/330		1750		650	КР-120

Определение нагрузок.

Вертикальное давление на кран.

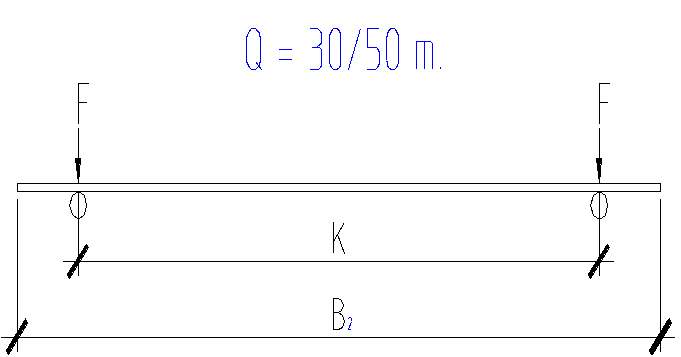

для крана грузоподъемностью 30т.

для крана грузоподъемностью 50т.

где =1,2 - коэффициент динамичности (для 6К), =1.1 - коэффициент надежности по назначению, =0.95 - коэффициент надежности по нагрузке, =0.9 - коэффициент сочетания (для 6К), - максимальное нормативное вертикальное давление колес крана, для кранов с грузоподъемностью 30т и 160т.

Горизонтальное боковое давление колеса крана от поперечного торможения тележки.

Определение расчетных усилий.

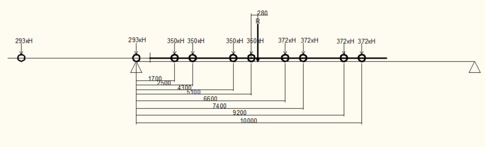

Для определения изгибающих моментов и поперечных сил необходимо определить наивыгоднейшее положение кранов. Определяем положение равнодействующей сил F₁,F₂,F₃,F₄ по отношению к колесу крана. Для этого сначала найдем расстояние от т. О до R. Расположим кран следующим образом:

тогда

Тогда расстояние от R до ближайшего колеса крана будет равно:

По правилу Винклера, чтобы определить максимальный изгибающий момент, необходимо расположить краны так, чтобы середина балки находилась между колесом крана и равнодействующей R.

Передвигаем краны соответствующим образом и определяем M_max

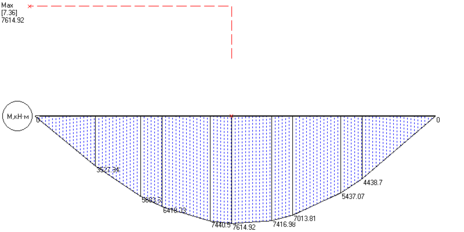

Рис. Эпюра изгибающих моментов [кН·м]

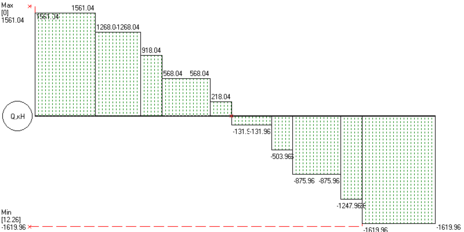

Рис. Эпюра поперечных сил [кН]

Определяем опорные реакции.

Наибольший изгибающий момент от вертикальных усилий в сечении балки под колесом, ближайшим к середине балки.

Расчет момента с учетом собственного веса тормозной балки: - для 15м

Расчетный изгибающий момент от горизонтальных усилий:

Определим наибольшее значение величины поперечной силы, устанавливаем краны в положение показанном на рис.3.

,

Расчет поперечной силы с учетом собственного веса тормозной балки:

Наибольшая горизонтальная поперечная сила:

Подбор сечения балки.

I Вариант. "Производственная версия"

Определим h_b из условий жесткости при относительном прогибе

-показатель жесткости

,

Проверка местной устойчивости полки и стенки двутавра.

Условие не выполнено. Следовательно, увеличиваем толщину полки.

условие выполняется.

Момент инерции относительно оси х-х:

II Вариант. "По минимальной массе"

Проверка местной устойчивости полки и стенки двутавра.

Не проходим

Увеличиваем толщину полки

,

Условие выполнено.

III Вариант. "Версия по Муханову"

Определяем оптимальную высоту балки.

,

Проверка местной устойчивости полки и стенки двутавра.

Условие не выполнено. Следовательно, увеличиваем толщину полки.

Условие не выполнено.

,

Условие не выполнено.

,

,

Условие выполнено

№ Варианта											Масса ПБ Кг/м
1	2230	10	20	2,0	109,53	223	0,49	3696550	3698504,28	442,1	416,46
2	1950	12	24	2,0	154,8	215	0,72		3757514,7	524,6	494,18
3	1760	12	27	2,2	197,37	211,2	0,93		3696553,8	605,9	570,76

Как основной выбираем первый вариант. Проверка прочности балки. Определяем геометрические характеристики балки.

Момент инерции относительно х-х.

Момент сопротивления симметричного сечения

Статический момент полусечения

Определяем геометрические характеристики тормозной балки, включающий верхний пояс балки, рифленый лист и поддерживающий швеллер №16:

Расстояние от оси подкрановой балки до центра тяжести сечения y-y

Момент инерции сечения брутто (имеющие в верхнем поясе отверстия для крепления рельса можно не учитывать ввиду незначительного их влияния на прочность сплошных сварных балок)

Момент сопротивления крайнего волока на верхнем поясе подкрановой балки

Проверку нормальных напряжений в верхнем поясе проводят по формуле:

Условие выполнено.

Проверяем опорное сечение балки на прочность при действующих касательных напряжений по формуле:

с учетом работы поясов

тоже без учета работы поясов

Проверка местной устойчивости стенки балки.

Определяем условную гибкость стенки балки

Следовательно, необходима проверка стенки на устойчивость. Так как λ_w=5.01>2.2 следовательно требуется установка поперечных ребер жесткости. Назначим расстояние между ребрами жесткости 2500 м, что меньше.

Определяем сечение ребер жесткости по конструктивным требованиям норм:

принимаем b_r=35 мм. толщина ребра

принимаем толщину ребра

Для проверки местной устойчивости стенки балки выделяем два расчетных отсека - первый у опоры, где наибольшие касательные напряжения, и второй в середине балки, где наибольшие нормальные напряжения. Так как длина отсека a=2.5м превышает его высоту, то напряжения проверяем в сечениях, расположенных на расстоянии от края отсека; длину расчетного отсека принимаем . Вычисляем x₁ и x₂

Проверяем местную устойчивость стенки балки первого отсека

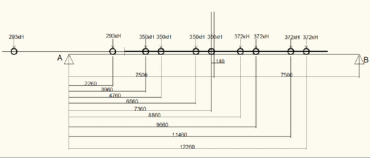

Располагаем катки в соответствии с рисунком.

Определяем опорную реакцию

Среднее значение изгибающего момента и поперечной силы на расстоянии от опоры (с учетом коэффициента на массу тормозной балки) составляют: сечение 1-1

в середине отсека при

сечение 2-2

средние значение момента и поперечной силы в расчетном отсеке

Определяем напряжение в стенке опорного отсека при

нормальные (в уровне верхней кромки стенки)

где

касательные напряжения

местные напряжения под колесом мостового клана

где - при проверке устойчивости стенки

-

сумма моментов инерции верхнего пояса и кранового рельса КР - 120 .

Определяем критические напряжения для стенки опорного отсека при отношении

,

коэффициент защемления стенки

где - для неприваренных рельсов

При и по табл.24 СНиП II-23-81 находим предельное значение для балок симметричного сечения: , что меньше . Критические напряжения вычисляем по формуле

где - по таб.25 СНиП при

;

где

критическое давление от местного давления колес крана по формуле:

где - по табл.23 СНиП при и

Проверяем устойчивость стенки балки по формуле:

Устойчивость стенки в опорном отсеке балки обеспечена.

Проверяем устойчивость стенки балки в среднем отсеке, середина которого расположена на расстоянии от опоры. Нагрузку от колеса крана располагаем посередине длины расчетного отсека.

Вычисляем опорные реакции

,

В сечении 3-3 будет

,

в середине отсека при
