Курсовая работа на тему:

Расчет размерных цепей.

Оглавление.

1. Задание.

2. Расчет размерных цепей.

2.1. Основные термины и определения.

2.2. Характеристики звеньев размерной цепи.

2.3. Основные формулы и методы решения.

2.3.1. Номинальный размер замыкающего звена.

2.3.2. Координата середины поля допуска замыкающего звена.

2.3.3. Основные методы расчета размерных цепей.

2.3.4. Допуск замыкающего звена.

2.3.5. Предельные отклонения составляющих звеньев.

2.4. Прямая и обратная задачи размерных цепей.

3. Решение прямой задачи размерной цепи.

3.1. Определение уменьшающих и увеличивающих звеньев цепи.

3.2. Определение номинальных размеров составляющих звеньев и замыкающего звена.

3.3. Определение допуска и середины поля допуска замыкающего звена.

3.4. Сводная таблица составляющих звеньев.

3.5. Выбор метода решения.

3.6. Метод максимума-минимума.

3.6.1. Назначение допусков на составляющие звенья.

3.6.2. Назначение координат середин полей допусков составляющих звеньев.

3.6.3. Расчет предельных отклонений составляющих звеньев.

3.7. Теоретико‑вероятностный метод.

3.7.1. Расчет значений допусков на составляющие звенья.

3.7.2. Назначение координат середин полей допусков составляющих звеньев.

3.7.3. Расчет предельных отклонений составляющих звеньев.

3.8. Результаты расчета и их анализ.

4. Литература.

1. Задание.

Решить прямую задачу размерной цепи механизма толкателя, изображённого на рис.1, методами максимума-минимума и теоретико-вероятностным. Выбор способа решения обосновать.

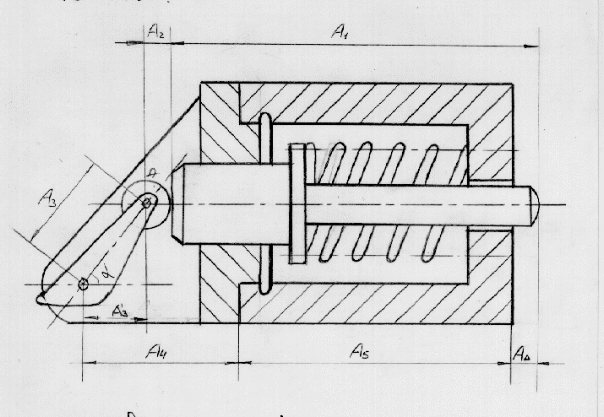

Рис. 1. Механизм толкателя.

1 - поршень, 2 - ролик, 3 - толкатель, 4 - крышка корпуса, 5 - корпус.

Табл.1. Исходные данные.

a=58 ; =0,27% ; A_D^+0,75

где

A₁ – длина поршня,

A₂ – радиус ролика,

A₃ – расстояние между осями отверстий в толкателе,

A₄ – расстояние от торца крышки до отверстия крышки,

A₅ – длина корпуса,

A_D – выход поршня за пределы корпуса,

P – процент риска.

a – угол между горизонталью и прямой, на которой расположены

отверстия в толкателе.

2. Расчет размерных цепей.

2.1. Основные термины и определения.

Размерной цепью называют совокупность геометрических размеров, расположенных по замкнутому контуру, определяющих взаимоположение поверхностей (или осей) одной или нескольких деталей и непосредственно учавствующих в решении поставленной задачи.

К плоским размерным цепям относят цепи с параллельными звеньями. В моём задании - плоская параллельная цепь.

Размерная цепь состоит из замыкающего звена и составляющих. Замыкающим называется размер, который получается при обработке или сборке размерной цепи последним. Составляющие звенья размерной цепи делятся на увеличивающие и уменьшающие. Увеличивающим звеном называется такое звено размерной цепи, при увеличении которого и постоянстве размеров остальных составляющих звеньев, размер замыкающего звена увеличивается. Уменьшающим звеном называется такое звено размерной цепи, при увеличении которого и постоянстве размеров остальных составляющих звеньев, размер замыкающего звена уменьшается.

Термины, обозначения и определения размерных цепей приведены в ГОСТ 16319-80.

2.2. Характеристики звеньев размерной цепи.

· номинальный размер звена A_i

_· допуск на звено d_i

· координата середины поля допуска D_oi

· предельные отклонения размера (верхнее и нижнее) D_вi , D_нi

2.3. Основные формулы и методы решения.

Связь характеристик замыкающего звена с характеристиками составляющих звеньев.

2.3.1. Номинальный размер замыкающего звена.

Номинальный размер замыкающего звена размерной цепи вычисляют по формуле:

_m-1

A_D=Sx_iA_i (2.1)

ⁱ⁼¹

где i =1,2,...,m - порядковый номер звена,

x_i - передаточное отношение i-го звена размерной цепи.

Для линейных цепей с параллельными звеньями:

x_i =1 для увеличивающих звеньев,

x_i = –1 для уменьшающих звеньев.

2.3.2. Координата середины поля допуска замыкающего звена.

Координата середины поля допуска замыкающего звена вычисляют по формуле:

_m-1

D_oD = Sx_i×D_oi (2.2)

ⁱ⁼¹

где

D_oD = (D_вD+D_нD)/2 , D_oi = (D_вi+ D_нi)/2

соответствено координаты середин полей допусков замыкающего и составляющих звеньев размерной цепи.

2.3.3. Основные методы расчета размерных цепей.

В размерных цепях, в которых должна быть обеспечена 100%-ая взаимозаменяемость, допуски расчитываются по методу максимума-минимума. Методика расчета по этому методу достаточно проста, однако при этом предъявляются слишком жесткие требования к точности составляющих звеньев (а следовательно увеличиваются затраты на изготовление), однако осуществляется полная взаимозаменяемость.

Размерные цепи, в которых по условиям производства экономически целесообразно назначать более широкие допуски на составляющие звенья размерных цепей, допуская при этом у некоторой небольшой части изделий выход размеров замыкающего звена за пределы поля допуска, должны расчитываться теоретико-вероятностным методом. Количество таких бракованных изделий определяется коэффициентом риска t_D.

2.3.4. Допуск замыкающего звена.

Допуск замыкающего звена d_D вычисляют по формулам

_m-1

· метод максимума-минимума d_D= S|x_i|×d_i (2.3)

ⁱ⁼¹

_____________

/ _m-1

· теоретико-вероятностным метод d_D t_D× Sx_i²×l_i²×d_i² (2.4)

ⁱ⁼¹

где d_i – допуски составляющих звеньев ;

t_D – коэффициент риска, который выбирается из таблиц функции Лапласа в зависимости от принятого процента риска p ;

l_i – коэффициент относительного рассеяния, учитывающий закон распределения размера:

для нормального распределения (Гаусса) l_i² =1/9 ,

для закона треугольника (Симпсона) l_i² =1/6 ,

для закона равной вероятности или при отсутствии информации о законе распределения l_i² =1/3 .

2.3.5. Предельные отклонения составляющих звеньев.

Предельные отклонения составляющих звеньев D_вi и D_нi вычисляют по формулам:

D_вi = D_oi + d_i/2 , D_вi = D_oi - d_i/2 (2.5)

где D_oi – координата середины поля допуска i-го звена,

d_i – допуск i-го звена.

2.4. Прямая и обратная задачи размерных цепей.

Прямая задача – синтез точности размерной цепи – не имеет однозначного решения, т.к. заданный допуск замыкающего звена и координата его середины могут быть получены при различных сочетаниях характеристик составляющих звеньев. В формулах (2.1) – (2.4) мы имеем в каждом уравнении неизвестных столько, сколько составляющих звеньев в рассматриваемой размерной цепи. Поэтому эффективномть решения прямой задачи во многом определяется подготовкой конструктора и его опытом. Он должен назначить координаты полей допусков из конструктивных соображений так, чтобы выполнялось уравнение (2.3).

Обратная задача – анализ точности размерной цепи – решается исходя из установленных величин составляющих звеньев. При решении обратной задачи определяются величина номинального размера, величина и координата середины поля допуска и предельные отклонения замыкающего звена. Таким образом в формулах (2.1) – (2.4) в каждом уравнении будет по одному неизвестному. Поэтому обратная задача решается однозначно и является проверочной.

3. Решение прямой задачи размерной цепи.

3.1. Определение уменьшающих и увеличивающих звеньев цепи.

A₃, A₂, A₁ - увеличивающие звенья, x₁ = x₂ = x₃ = +1 ;

A₄, A₅ - уменьшающие звенья, x₄ = x₅ = –1.

3.2. Определение номинальных размеров составляющих звеньев и замыкающего звена.

₅

A_D = Sx_i ×A_i = A₁+A₂+A₃×cosa -A₄ -A₅ = 210+21+100×cos51-126-190 = -32,008 мм

ⁱ⁼¹

Знак “-” означает, что поршень не выходит за пределы корпуса.

3.3. Определение допуска и середины поля допуска замыкающего звена.

d_D = 0,75 мм Þ D_0D = (0,75+0)/2 = +0,375 мм

3.4. Сводная таблица составляющих звеньев.

Табл. 2. Сводная таблица составляющих звеньев.

Величина допуска выбирается из конструктивных соображений с учётом размера и сложности изготовления каждого из составляющих звеньев. Наименее сложным в изготовлении является поршень. Далее в порядке увеличения – ролик, корпус. Наиболее сложны в изготовлении расстояни между осями отверстий в толкателе и расстояние от отверстия в крышке до торца крышки.

3.5. Выбор метода решения.

Учитывая, что сложность изотовления и размеры звеньев размерной цепи неодинаковы, выбираем стандартный метод решения по ГОСТ 16320-80 “Цепи размерные. Методы расчета плоских цепей”.

3.6. Метод максимума-минимума.

3.6.1. Назначение допусков на составляющие звенья.

Расчитаем среднее значение допуска составляющих звеньев по формуле:

d_D

d_ср = ––––

_m-1

S |x_i|

ⁱ⁼¹

d_ср = 0,75 / 5 = 0,15 мм

Ориентируясь на средний допуск и учитывая данные таблицы 2 выберем из ряда Ra5 нормальных линейных размеров ГОСТ 6636-69 значения допусков на составляющие звенья.

Проверим правильность назначения по формуле (2.3):

d_D = 0,4+0,25+0,16+0,063+0,063 = 0,748 мм

Расчитанное значение допуска замыкающего звена меньше заданного по условию. При попытке увеличить какой­‑либо из допусков составляющих звеньев значением из ряда Ra5 или Ra10, допуск замыкающего звена становится больше заданного. Значит допуски назначены верно.

3.6.2. Назначение координат середин полей допусков составляющих звеньев.

Назначим координаты середин полей допусков составляющих звеньев, руководствуясь конструктивными соображениями:
