• Не працюють регулятори розміру і положення по чи вертикалі не відповідають включеному режиму.
Перебування несправностей у вузлі КР починають з перевірки живлячих напруга і, якщо вони в нормі, контролюють температуру корпуса мікросхем і вихідних транзисторів. Робоча температура ИС, що включають у себе вихідний підсилювач (TDA1175, TDA1675, TDA4866), може бути досить високої, але не повинна перевищувати 70°С.
У випадку повної відсутності розгорнення на растрі, перевіряють роботу генератора, що задає, контролюючи осциллографом сигнал на времязадающем конденсаторі і на вході вихідного підсилювача. Якщо ці сигнали присутні, то перевіряють проходження сигналу пилки через вихідний підсилювач до рознімання підключення системи, що відхиляє. Можливі обриви в розділовому чи конденсаторі резисторі зворотного зв'язку по струму, а також несправність вихідного підсилювача в ИС чи транзисторах.
При відсутності синхронізації перевіряють проходження синхроімпульсу до входу в ИС генератора, що задає, можливо, мається несправність у вузлі керування.
Перекручування лінійності по вертикалі оцінюють по зображенню при запуску тестових програм, для чого використовують зображення сітки. Велика частина таких перекручувань з'являється через дефекти електролітичних конденсаторів у ланцюгах вольтодобавки чи в генераторі, що задає — конденсатори утрачають свою номінальну чи ємність з'являється струм витоку.
Інші несправності, зв'язані з відсутністю дії регулювань на передній панелі при спробі зміни розміру растра по чи вертикалі його зсуви можуть бути викликані дефектами власне чи потенціометрів несправностями у вузлі керування. У цьому випадку перевіряють відповідну ланцюг за допомогою омметра, контролюють напруги чи вольтметром осциллографом і визначають несправний елемент.
Після виправлення всіх несправностей, що проявилися у вузлі КР, установлюють усі необхідні параметри растра за допомогою подстроечных елементів, але не слід забувати, що розміри растра залежать також від величини високої напруги на ЭЛТ, тому остаточне настроювання варто робити тільки після повного ремонту ВМ.
3.5. Вузол рядкового розгорнення ВМ
Вузол рядкового розгорнення (СР) у ВМ служить, у першу чергу, для одержання пилкоподібного струму в рядкових котушках, що відхиляють, ЭЛТ, необхідного для відхилення електронного променя по горизонталі. Другою, важливою функцією вузла є забезпечення харчування ЭЛТ напругами, що важко одержати в первинному джерелі харчування ВМ, наприклад високе що прискорює (до 27 кв) чи іншими, бажано стабілізованими разом із що прискорює.

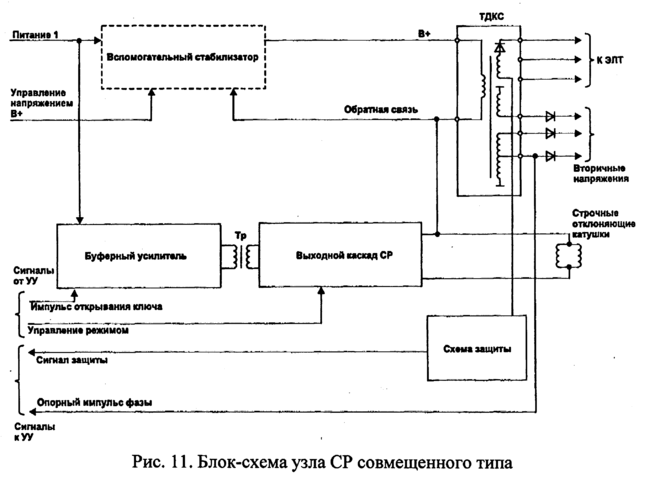

Існує два способи побудови вузла СР для ВМ. На мал. 11 показана блок схема вузла СР, у якому об'єднані функції одержання пилкоподібного струму, що відхиляє, у рядкових котушках і вторинних напругах для ЭЛТ, включаючи високе для її анода (сполучена схема).
Призначення елементів блок-схеми наступне:
• Буферний каскад підсилює імпульс, що надходить від генератора рядкової частоти, що задає, в УУ, до величини, необхідної для надійного відкривання ключового транзистора у вихідному каскаді СР.
• Трансформатор Тр забезпечує узгодження між буферним і вихідним каскадом, його вторинна низкоомная обмотка також замикає перехід Б-Э ключового транзистора по постійному струмі, що сприяє більш надійній його роботі.
• Вихідний каскад містить транзистор і демпферний діод, що складають симетричний ключ, ланцюги корекції лінійності й елементи керування (реле, транзисторні ключі), що переключають режими роботи каскаду і забезпечують регулювання розміру рядків.
• Рядкові котушки, що відхиляють, є основним навантаженням для вихідного каскаду,
• ТДКС служить для подачі харчування на симетричний ключ, одержання високої постійної напруги для анода ЭЛТ і інших вторинних напруг.
• Допоміжний стабілізатор напруги забезпечує необхідну величину напруги харчування вихідного каскаду В+, що відповідає встановленій частоті рядків.
• Схема захисту детектирует поява аварійних ознак у роботі рядкового розгорнення, таких як надмірне підвищення високої чи напруги збільшення струму променів, і видає відповідний сигнал для УУ.
Другий спосіб побудови вузла СР відрізняється застосуванням окремого каналу для одержання високої напруги, що відповідає йому блок-схема представлен на мал.12. Використання такого прийому викликано вимогами стабілізації високої напруги незалежно від режиму роботи схеми формування струму в котушках, що відхиляють, у широкому діапазоні рядкових частот.
На блок-схемі представлені два канали, кожний з який складається з вихідного каскаду зі своїм допоміжним стабілізатором напруги В+. Канал формування струму в рядкових котушках, що відхиляють, не відрізняється від приведеної на мал. 11 блок-схеми, за винятком застосування дроселя L
замість ТДКС, а в каналі одержання високої напруги використана схема в який індуктивність ТДКС включена послідовно з джерелом харчування В+. Наявність струму підмагнічування в цьому випадку не істотно, тому що воно не робить впливи на зображення.
Як сигнал зворотного зв'язку для стабілізації високої напруги можна використовувати напруга, одержувана після випрямлення імпульсу зворотного ходу з колектора ключового чи транзистора від однієї з вторинних обмоток ТДКС. Аналогічним образом стабілізується і розмір рядків в іншому каналі.
Така побудова вузла СР має наступні переваги:
• Велика сумарна потужність, необхідна для відхилення лучачи і забезпечення струмів променів у ЭЛТ за рахунок високого напруги анода, що прискорює, виробляється в окремих каналах, що мають свій ключ, транзистор якого може бути меншої потужності.
• Стабілізація високої напруги і розміру рядків виробляється в різних каналах незалежно, що забезпечує їхнє оптимальне регулювання.
• Використання роздільного харчування каналів дає можливість вибору оптимальної напруги для кожного каналу.
Ця схема частіше застосовується у високоякісних ВМ із великим розміром екрана де розподіл потужності по двох каналах приводить також до підвищення надійності.

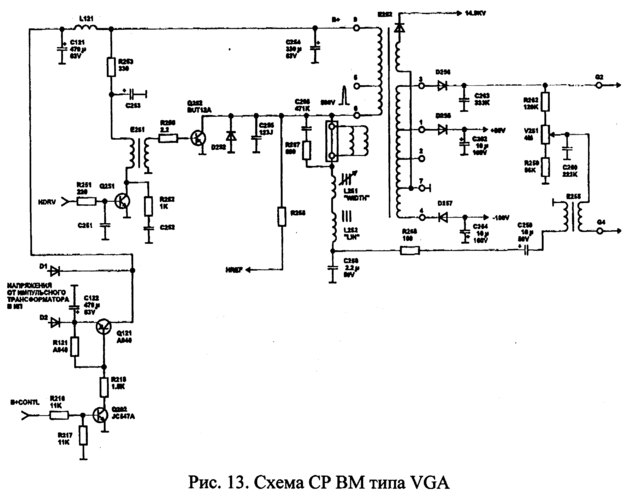

Як приклад сполученої схеми побудови вузла СР на мал.13 показаний фрагмент принципової схеми монохромного ВМ типу VGA NTT VM-340.
Сигнал HDRV від генератора рядкової частоти, що задає, в УУ надходить на базу транзистора Q251 буферного каскаду. Колекторним навантаженням для транзистора служить первинна обмотка трансформатора, що погодить, Е251, ланцюжок з резистора R252 і конденсатора З252 служить для придушення викидів напруги в момент переключення при роботі на індуктивне навантаження. Харчування транзистор Q251 одержує від джерела В+ через резистор R253, що обмежує напругу на його колекторі, воно фільтрується за допомогою конденсатора З253. Прямокутний імпульс струму від вторинної обмотки через резистор R256, що виконує роль обмеження і стабілізації струму, надходить у базу ключового транзистора Q252 і забезпечує його надійне відкривання. Діод D252 використовується як демпфер. Тривалість імпульсу зворотного ходу визначається ємністю конденсатора З255.
Харчування вихідного каскаду СР виробляється напругою В+ через первинну обмотку ТДКС Е252 (висновки 6 і 9). Величина цієї напруги може приймати два значення, перше з який (нижнє) визначається напругою выпрямителя на діоді D1 (+30 В), а друге — напругою з діода D2 (+36 В), що підключений до обмотки імпульсного трансформатора в ИП з більш високою напругою. Включення другої напруги виробляється транзисторним
ключем Q121, базовий струм якого задається транзистором Q202. Керування переключенням виробляється сигналом B+CONTL від УУ ВМ, що надходить через обмежувальний резистор R216 на базу транзистора Q202.
Катушки ОС підключені до колектора ключового транзистора, струм, що протікає через них, замикається на землю через розділовий конденсатор З256 і послідовно включені котушки регулятора розміру рядків і корекції лінійності.
Особливістю приведеної схеми є наявність фрагмента для динамічного фокусування, тому що в даній моделі ВМ використана ЭЛТ із плоским екраном.
Для одержання фокусирующего напруги G4 використовують напруга G2 від выпрямителя, що складається з D256, З263. До постійної напруги, величина якого встановлюється потенціометром V251, додається перемінна напруга від вторинної обмотки підвищувального трансформатора Е256. Первинна обмотка одержує напругу параболічної форми з розділового конденсатора З258, а конденсатор З260 перешкоджає влученню перемінної напруги в джерело G2.
У схемі отсутствует елементи центрування растра так, як ця процедура для монохромних ЭЛТ виробляється за допомогою магнітних кілець, розташованих на її горловині.
Установка розміру рядків виробляється за допомогою перемінної індуктивності L251 "WIDTH", що підбудовується за допомогою ферритового сердечника.
Як опорний сигнал HREF для регулювання фази в генераторі рядкового розгорнення, що задає, використовується імпульсна напруга з колектора транзистора Q252.
Діагностика і ремонт вузла СР
Діагностику вузла СР корисно провести до першого включення ВМ. Після очищення від пилу деталей вузла й у першу чергу ТДКС роблять огляд друкованої плати в зоні силових елементів і попутно визначають відповідність типу блок-схеми, спосіб включення ключового транзистора і демпферного діода, а також з'ясовують, яким образом подається харчування в схему.
Далі контролюють стан ключового транзистора омметром безпосередньо на його висновках — перехід К-Э не повинний бути ушкодженим. При цьому необхідно враховувати, що паралельно ключовому транзисторові підключений демпферний діод (чи схема диодного модулятора з двох діодів), він також може бути ушкоджений, тому щоб переконатися, що несправно саме транзистор, можна діоди випаяти. Якщо опір переходу відрізняється від нормального, то транзистор заміняють.
Аналогічним образом перевіряють демпферний діод і ключовий транзистор у каналі високовольтної частини, якщо вузол СР виконаний по двухканальной схемі.
Після заміни дефектних деталей додатково перевіряють відсутність к.з. між ланцюгами харчування первинної обмотки і 0В омметром безпосередньо на
висновках ТДКС. Наявність опору менш 0.5 кому говорить про ушкодження в ТДКС чи схеми додаткового джерела напруги В+, можливий також дефект електролітичного конденсатора фільтра.
На наступному етапі перевіряють вихідні выпрямители вторинних напруг від ТДКС, для чого контролюють омметром опір діодів, підключених до обмоток трансформатора і відповідних електролітичних конденсаторів, щоб переконатися у відсутності короткого замикання в цих ланцюгах.
У ході проведені перевірок немає способу переконатися в справності ТДКС без включення ВМ у робочому режимі. Можливими несправностями можуть бути межвитковые замикання в одній з чи обмоток вихід з ладу високовольтних випрямних діодів. Якщо немає повної впевненості у відсутності несправностей у ТДКС, а таке побоювання може виникнути якщо був ушкоджений транзистор і конструкція ИП не має гарного захисту від перевантажень, при цьому можна припустити що відбувався тривалий вплив великого струму на первинну обмотку, у результаті чого вона могла бути перегріта і виникли короткозамкнутые витки, то бажано провести додаткову перевірку працездатності ТДКС.
Перевірити ТДКС можна безпосередньо в схемі користаючись наступним прийомом, заснованим на тім, що всі струми і напруги в схемі пропорційні живлячій напрузі В+, тобто принципове функціонування вузла буде можливо навіть при зниженні його в кілька разів.
Практично таку перевірку здійснюють у такий спосіб. Відключають висновок харчування ТДКС У+ від схем харчування на друкованій платі, розірвавши відповідну перемичку в цьому ланцюзі, чи випаявши, звичайно наявний у ланцюзі харчування вихідного каскаду дросель фільтра, потім підключають його до джерела харчування з напругою 12 — 24 В. Цим досягається ефект зниження в багато разів потужності, що розсіюється на транзисторі, — вона буде нижче припустимої навіть при роботі на ТДКС із короткозамкнутыми витками. Потім включають харчування й осциллографом контролюють форму сигналу на колекторі ключового транзистора — вона повинна бути схожої на зображену на мал. 14 праворуч, тобто, повинні бути присутнім імпульси зворотного ходу у виді вузьких позитивних напівхвиль синусоїди.
Якщо на розглянутій картині в проміжках між імпульсами зворотного ходу присутні інші сигнали, що нагадують коливання, це свідчить про наявність короткозамкнутых витків в одній з обмоток ТДКС чи недостатнім насиченні струму в базі ключового транзистора.
Незважаючи на сильні в цьому випадку перекручування сигналів можна, вимірюючи їхню амплітуду і полярність на всіх обмотках осциллографом, відновити коефіцієнти трансформації в обмотках, що допоможе надалі при підборі аналога для заміни ТДКС.
Заміна ТДКС при наявності запасного не представляє складності, але необхідно пам'ятати, що після заміни варто зробити контрольний вимір високої напруги, щоб переконатися у відсутності його перевищення.
