Министерство образования Российской Федерации

Уральский Государственный Технический Университет - УПИ

Кафедра "ВЧСРТ"

Реферат

по курсу

«Техническая электродинамика»

Преподаватель: Князев С.Т.

Студент: Черепанов К.А.

Группа: Р-307

Екатеринбург

2002

Содержание

1 Согласованные нагрузки для линий передачи 2

2 РЕАКТИВНЫЕ ЭЛЕМЕНТЫ 4

2.1 Поршни 4

2.2 Диафрагмы 5

2.3 Штыри 7

3 РАЗЪЕМЫ И СОЧЛЕНЕНИЯ В ТРАКТАХ СВЧ 8

3.1 Соединители волноводных трактов 8

4 ПОВОРОТЫ ЛИНИЙ ПЕРЕДАЧИ 10

5 ПЕРЕХОДЫ МЕЖДУ ЛИНИЯМИ ПЕРЕДАЧИ РАЗЛИЧНЫХ ТИПОВ 11

Библиографический список 16

1Согласованные нагрузки для линий передачи

Одним из наиболее распространенных элементов трактов яв­ляются согласованные нагрузки, предназначенные для поглощения передаваемой по линии СВЧ - мощности. Согласованные нагрузки применяют также в качестве эквивалентов антенн при настройке передающей аппаратуры и в виде меры сопротивления в измери­тельных СВЧ - устройствах (например, в установках для измерения матриц рассеяния многополюсников).

Основной электрической характеристикой согласованной на­грузки является величина модуля ее коэффициента отражения (или соответствующие величины КБВ или КСВ) в заданной полосе частот. На практике возможно создание нагрузок с | |0,01 в относительной полосе частот f _c/f_o=20-30 % и более. Ввиду ма­лости | | требования к фазе коэффициента отражения от нагруз­ки не предъявляются, и эта фаза может иметь любую величину в интервале от 0 до 2 .

Важной характеристикой нагрузки является величина допусти­мой поглощаемой мощности. Существуют нагрузки для низкого уровня мощности (1 Вт) и нагрузки, предназначенные для вы­сокого уровня мощности.

Конструктивное выполнение нагрузок зависит от типа линии передачи, диапазона частот и уровня мощности. Различают сосре­доточенные и распределенные нагрузки, причем последние пу­тем увеличения размеров и массы могут быть выполнены на боль­шую мощность.

В коаксиальном тракте простейшей нагрузкой является сосре­доточенный резистор с сопротивлением, равным волновому сопро­тивлению линии передачи. Однако на сантиметровых волнах раз­меры резистора соизмеримы с длиной волны, входное сопротив­ление становится частотно-зависимым и качество согласования заметно ухудшается. Для снижения коэффициента отражения и расширения рабочей полосы частот коаксиальные нагрузки сантиметрового диапазона волн часто выполняют в виде отрезков нерегулярной линии передачи с потерями. Поглощающие элементы в таких нагрузках могут быть объемными или в виде тонких поглощающих пленок. Коаксиальная нагрузка с объемным поглощающим элементом в виде конуса показана на рис.1, а. Хоро­шее качество согласования в этой конструк­ции достигается при длине поглощающего элемента 1.

Более распространены коаксиальные на­грузки с поглощающими элементами в виде керамических цилиндров, покрытых металлооксидными или углеродистыми проводя­щими пленками. Толщину пленки выбирают малой по сравнению с глубиной погруже­ния тока, поэтому поверхностное сопротив­ление пленки почти не зависит от частоты. Чтобы входные сопротивления коаксиальных нагрузок с цилиндрическими поглощаю­щими элементами были чисто активными и почти не менялись в значительном интер­вале частот, такие нагрузки снабжают не­регулярными металлическими экранами со специально подобранными профилями и раз­мерами.

На рис.1, б показана коаксиальная на­грузка с экраном ступенчатой формы. Найде­но, что оптимальное качество согласования при .61получается при выборе уменьшенного диаметра экрана в соответствии с соотношением: , где Z_B — волно­вое сопротивление основного коаксиального волновода. Длина уступа внешнего проводника должна быть несколько меньше длины пле­ночного поглощающего элемента.

Наиболее широкополосные коаксиальные нагрузки имеют внеш­ний экран воронкообразной формы (рис.1, в). Например, при выборе формы экрана в соответствии с уравнением r(г)=ае^Аг (где а — диаметр внутреннего проводника коаксиального волновода; А — константа) нагрузка оказывается работоспособной при А>l. Суще­ствуют и более широкополосные коаксиальные нагрузки, экран ко­торых имеет профиль в виде специальной кривой — трактрисы.

Согласованные нагрузки для полосковых линий передачи представляют собой тонкопленочные полоски из резистивных материа­лов, нанесенные на полосковую плату и закороченные с одного конца на экран полосковой линии. Толщину полоски подбирают в несколько раз меньше глубины проникновения тока, а длина по­лоски может быть малой по сравнению с длиной волны. Однако из-за небольшой площади теплоотвода такие сосредоточенные на­грузки выдерживают лишь небольшую мощность. Для увеличения рассеиваемой мощности нагрузки выполняют в виде протяженных (l~) отрезков регулярных или нерегулярных линий передаче с потерями.

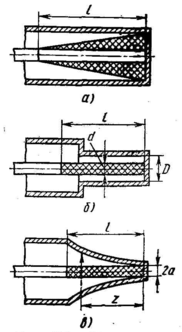

Рис. 1 Коаксиальные согласованные нагрузки

При этом необходим специальный подбор формы поглощающей поверхности. В полосковых узлах СВЧ применяют также навесные нагрузки в виде керамических пластинок или стержней с нанесенным пленочным поглощающим покрытием. На полосковых платах при выполнении нагрузок и в других случаях части возникают трудности с осуществлением короткого замыкания полосковых проводников на экраны полосковых линий. При узкой полосе частот f _c/f_o=5-8% эти трудности преодолевают применением четвертьволновых разомкнутых шлейфов, обладающих близким к нулю входным сопротивлением.

Волноводные согласованные нагрузки выполняют в виде погло­щающих вставок переменного профиля в отрезке короткозамкнутого волновода. В маломощных нагрузках вставки имеют вид тонких диэлектрических пла­стин, покрытых графитовыми или металлическими пленками (рис.2, а). Объемные погло­щающие вставки (рис.2, б, в, г) с большой мощностью рассеивания выполняют из композитных материалов на основе порошков графита, карбонильного железа или кар­бида кремния.

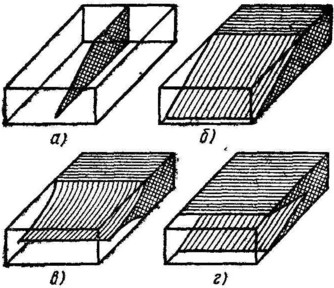

Рис. 2 Волноводные согласованные нагрузки

Для уменьше­ния отражений поглощающим вставкам придают вид клиньев или пирамид. Наименьшие отражения в широкой полосе частот обеспечиваются от вставок, входная часть которых имеет форму экспоненциального клина в плоскости вектора Е. Для устранения отражения от короткозамыкателя вставка должна вносить ослабление 20—25 дБ. Для улучшения теплоотвода площадь сопри­косновения вставки со стенками волновода делают максимальной, а внешнюю поверхность волновода снабжают радиатором.

2РЕАКТИВНЫЕ ЭЛЕМЕНТЫ

Реактивные нагрузки, применяемые в качестве мер при измере­ниях на СВЧ, а также в согласующих и управляющих устройст­вах СВЧ, должны обладать стабильным нормированным входным сопротивлением, величина которого может быть строго рассчитана по геометрическим размерам. В качестве реактивных двухполюс­ников обычно используют короткозамкнутые отрезки закрытых ли­ний передачи, иначе говоря короткозамкнутые шлейфы. Реактив­ное сопротивление короткозамкнутого шлейфа определяют по фор­муле , где Z_В — нормированное волновое сопротивление;  - коэффициент фазы, l - длина шлейфа. Основным параметром, характеризующим качество реального шлейфа, является величина входного КСВ, которая должна быть как можно более высокой. В нерегулируемых коаксиальных или волноводных шлейфах с не­подвижным запаянным поршнем КСВ может достигать. 500 и бо­лее. В регулируемых шлейфах с подвижными поршнями значения КСВ из-за дополнительных потерь в контактах получаются ниже, однако, как правило, превышают 100. Холостой ход в шлейфах, т.е. размыкание выхода, может быть реализован только в закрытых многопроводных линиях передачи, когда устранено излучение.

2.1 Поршни

Возможные конструктивные решения подвижных короткозамыкающих поршней для прямоугольных волноводов показаны на рис. 3 для продольных сечений, параллельных узкой стенке волновода. В первой конструкции (рис. 3, а) разрезные пружинные контакты А вынесены от закорачивающей стенки В внутрь вол­новода на расстояние _в/4. По­этому контакты оказываются в сечении волновода с нулевы­ми значениями продольного тока на стенках волновода, и неидеальность контактов не приводит к потерям мощно­сти.

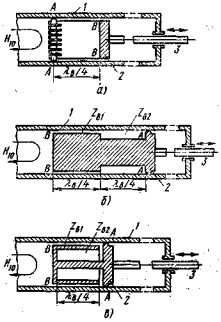

Рис. 3 Волноводные короткозамыкающие поршни:

1 — волновод; 2 — поршень; 3 — тяга

Во второй конструкции поршня (рис. 3,б) механические кон­такты А включены в волновод через два трансформирующих от­резка линии передачи с низкими значениями нормированного волнового сопротивления Z_В1 и Z_В2. Предполагая, что активное сопро­тивление контактов в точке А равно r_а, и применяя дважды фор­мулу пересчета сопротивления через четвертьволновый трансформатор, находим входное сопротивление в точках В: r_B= =r_A(Z_В1/Z_В2)². При выборе Z_В1<В2 удается существенно уменьшить эквивалент­ное сопротивление контакта r_A и увеличить КСВ поршня.

В третьей конструкции поршня (рис. 3, в) точки механического контакта помещены в середину свернутого короткозамкнутого полуволнового отрезка линии передачи, состоящего из двух каскадно включенных четвертьволновых отрезков с волновыми сопротивлениями Z_В1 и Z_В2. К активному сопротивлению контакта r_A добавляется бесконечное реактивное сопротивление короткозамкнутого четвертьволнового шлейфа с волновым сопротивлением Z_В2, и сумма сопротивлений контакта и шлейфа трансформируется четвертьволновым отрезком с волновым сопротивлением Z_В1 в практически нулевое сопротивление в точке В (т. е. в точке В создается виртуальное короткое замыкание для токов СВЧ).

Рассмотренные принципы выполнения волноводных поршня непосредственно применимы и в коаксиальных поршнях для диа­пазона коротких сантиметровых волн. На дециметровых и более длинных волнах применяются коаксиальные поршни с обычными пружинными контактами в точках короткого замыкания линии передачи, так как четвертьволновые трансформирующие отрезки оказываются слишком громоздкими.

2.2Диафрагмы

Диафрагмами называют тонкие металлические перегородки, частично перекрывающие поперечное сечение волновода. В прямоугольном волноводе наиболее употребительны симметричная индуктивная, симметричная емкостная и резонансная диафрагмы, показанные на рис. 4.

Рис. 4 Диафрагмы в прямоугольном волноводе

В индуктивной диафрагме (рис. 4,а) поперечные токи на широких стенках волновода частично замыкаются через пластины, соединяющие эти стенки. В магнитном поле токов, текущих по пластинкам диафрагмы, запасается магнитная энергия. Схема замещения индуктивной диафрагмы представляет собой индуктивность, вклю­ченную параллельно в линию передачи. Нормированную реактивную проводимость индуктивной диафрагмы b_L определяют по прибли­женной формуле
