(2.2.1)

где — длина волны в волноводе; а – размер широкой стенки волновода; d_L — ширина зазора диафрагмы.

Емкостная диафрагма (рис. 4, б) уменьшает зазор между ши­рокими стенками волновода, между кромками диафрагмы концен­трируется поле Е и создается некоторый запас электрической энергия. Поэтому схемой замещения емкостной диафрагмы является емкость, включенная параллельно в линию передачи. Нормированная реактивная проводимость емкостной диафрагмы b_с определяется по приближенной формуле

(2.2.2.)

где b — размер узкой стенки волновода; d_c — ширина зазора диа­фрагмы. Емкостная диафрагма сильно снижает электрическую прочность волновода.

Резонансная диафрагма (резонансное окно) - металлическая пластинка с отверстием прямоугольной или овальной формы (рис. 4, в), содержащая в себе элементы индуктивной и емкостной диафрагм. Размеры отверстия резонансной диафрагмы могут быть выбраны так, чтобы на заданной резонансной частоте диа­фрагма не оказывала влияния на распространение волны H₁₀ в волноводе, т. е. имела нулевую проводимость. Схема замещения резонансной диафрагмы имеет вид параллельного резонансного контура, включенного в линию передачи параллельно. Прибли­женно резонансную частоту резонансной диафрагмы определяют из условия равенства волновых сопротивлений линии передачи, эквивалентной волноводу, и отверстия диафрагмы на основании формулы (2.2.3):

(2.2.3)

(2.2.4)

Можно убедиться, что выбранной резонансной длине волны ₀ в формуле (2.2.4) соответствует множество диафрагм с отверстиями различных размеров, начиная с узкой щели длиной ₀/2 и кончая полным поперечным сечением волновода. Эти резонансные диафраг­мы обладают разной внешней добротностью, т. е. добротностью эквивалентного колебательного LC-контура с учетом влияния согласованной с двух концов линии передачи, в ко­торую включен этот контур.

2.3Штыри

Индуктивный штырь, показанный вместе со схемой замещения на рис.5, а, представляет собой проводник круглого сечения, установленный в по­перечном сечении прямо­угольного волновода по на­правлению силовых линий поля Е, и соединенный с двух концов с широкими стенка­ми волновода.

Рис. 5 Индуктивный штырь в прямоугольном волноводе

Схема заме­щения индуктивного штыря содержит параллельно вклю­ченную индуктивность и два последовательных емкостных сопротивления, учитываю­щих конечную толщину шты­ря. Номиналы элементов определяются по формулам и графикам, имеющимся в справочной литературе. Индуктивные штыри не снижают электри­ческой прочности волновода и просты в изготовлении. Когда необходимы низкие значения параллельного сопротивления х_а, приме­няют решетки из нескольких индуктивных штырей, располагаемых в поперечном сечении волновода, как показано на рис. 5, б.

Емкостный штырь (рис. 6) представляет собой круг­лый проводник, установленный по направлению силовых линий поля Е и соединенный одним концом с широкой стенкой волно­вода. Схема замещения емкостного штыря содержит последовательный LC-контур, включенный параллельно в линию передачи. Емкость этого контура связана с концентрацией поля E в области разомкнутого конца штыря, а индуктивность обусловлена прохож­дением токов по штырю. При некоторой длине штыря, близкой к ₀/4, проводимость последовательного контура обращается в бесконечность, и волновод закорачивается.

Рис. 6 Емкостной штырь в прямоугольном волноводе

Более ко­роткие штыри имеют ем­костную проводимость: при длинах штыря, боль­ших резонансной, прово­димость носит индуктив­ный характер. Последова­тельные емкостные сопро­тивления в схеме заме­щения учитывают конечность толщины штыря. При малых диаметрах штыря эти сопро­тивления малы, и их влиянием можно пренебречь. Емкостные штыри в основном применяют в качестве регулируемых реак­тивных элементов, вводимых внутрь волновода с помощью резь­бовых отверстий на широкой стенке. Однако емкостные штыри заметно снижают электропрочность волноводов, и поэтому в мощ­ных трактах они не находят применения.

3РАЗЪЕМЫ И СОЧЛЕНЕНИЯ В ТРАКТАХ СВЧ

Для осуществления сборки и разборки трактов отдельные узлы и устройства СВЧ оснащают специальными разъемами, которые должны обеспечивать надежный электрический контакт в местах соединения проводников между собой. Основные требования к разъемам состоят в сохранении согласования и электрической прочности тракта при минимальном ослаблении мощности и от­сутствии: паразитного излучения.

В высококачественных соединителях для гибких коаксиальных кабелей контакты обеспечивают с помощью пружинных цанг и штекеров (рис. 7, а), удерживаемых в соединении посредством внешних резьбовых соединений или иных фиксирующих приспособ­лений. Соотношение диаметров проводников на любом участке внутри коаксиальных высокочастотных соединителей подбирают таким образом, чтобы с учетом параметров диэлектрика обеспечи­валось постоянство волнового сопротивления линии. Согласование в высокочастотных коаксиальных соединителях в сильной степени зависит от заделки кабеля и при аккуратном выполнении характеризуется среднеквадратическим значением КСВ порядка 1,05—1,15.

Высокочастотное соединители для жестких коаксиальных, вол­новодов на повышенный уровень мощности выполняют без опорных диэлектрических шайб. Эскиз возможной конструкции коаксиального соединителя для жесткой коаксиальной линии показан на рис. 7, б. Во многих случаях высокочастотные соединители для жестких коаксиальных волноводов должны быть герметичными как для защиты внутренних рабочих поверхностей проводника от внешних воздействий, так и для повышения электрической прочности тракта путем создания внутри тракта избыточного давления.

3.1Соединители волноводных трактов

Соединение отрезков прямоугольных волноводов осуществляют с помощью фланцев двух типов: контактных и дроссельных.

Контактные притертые фланцы требуют тщательной обработки и строгой параллельности соприкасающихся поверхностей и могут обеспечивать высокое качество сочленения, которое, однако, быстро ухудшается при много­кратных пересборках тракта.

Рис. 7 Высокочастотные коаксиальные соединители:

1 — штыревой контакт 2 — гнездовой контакт; 3 — штыревая втулка; 4 — гнез­довая втулка

Рис. 8 Контактный волноводный фланец:

1 — контактная прокладка; 2 — канавки с уплотнителем; 3 — отверстия

для фик­сирующих штифтов

Для улучшения качества кон­такта между фланцами на штифтах помещают бронзовую прокладку, имеющую ряд разведенных пружинящих лепест­ков, прилегающих к внутрен­нему периметру поперечного сечения соединяемых волново­дов (рис. 8). Защита сочле­нения от пыли и влаги осуще­ствляется резиновыми уплотнительными кольцами, уложен­ными в канавках на фланцах по обе стороны от контактной прокладки.

В дроссельном фланце (рис. 9) контакт между волноводами осуществляется через последовательный короткозамкнутый шлейф длиной _В/2, выполненный в форме канавок и углубления внутри фланца. Четвертьволновой участок между точкой короткого замы­кания А и точкой механического контакта В является коаксиаль­ным волноводом с волной типа Н₁₁, а второй четвертьволновый участок между точкой механического контакта В и точкой вклю­чения шлейфа в волновод С является отрезком радиальной линии передачи. Точка механического контакта попадает в узел распре­деления поверхностного тока J и поэтому на сопротивлении контакта r_к не происходит заметного выделения мощности. Виртуаль­ное короткое замыкание между сочленяемыми волноводами в точ­ке С обеспечивается тем, что суммарная длина дроссельных кана­вок от точки А до точки С составляет _в/2. Для защиты полости тракта от внешних воздействий применяют уплотнительную про­кладку, укладываемую в добавочную концентрическую канавку.

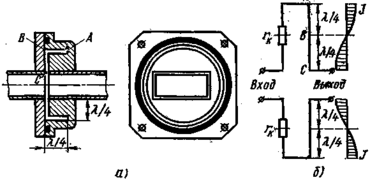

Рис. 9 Дроссельный волноводный фланец: a — эскиз; б — схема замещения

Дроссельные фланцы не критичны к качеству механического кон­такта и небольшим перекосам в сочленении, не снижают электри­ческой прочности тракта. Их недостатками являются зависимость качества согласования от частоты и сложность конструкции.

4ПОВОРОТЫ ЛИНИЙ ПЕРЕДАЧИ

Повороты и изгибы линий передачи относятся к числу нерегулярностей, снижающих качество согласования и электропрочность трактов СВЧ. В уголковых изгибах любых линий передачи в той или иной мере возбуждаются по­ля нераспространяющихся волн высших типов, которым соответ­ствует определенный запас элект­ромагнитной энергии.

Рис. 10 Поворот линий передачи с компенсацией отражений

Для мини­мизации возникающих из-за этого отражений конструкции изгибов дополняют различными согла­сующими элементами. Например, изгиб на 90° коаксиального трак­та сочетают с четвертьволновым изолятором и дополняют неболь­шой проточной на внутреннем проводнике линии (рис. 10,а). Подбор расположения размеров проточки, а также правильный выбор длины четвертьволнового изолятора позволяют сохранить хорошее согласование в тракте в широкой полосе частот.

Повороты в полосковой линии передачи согласовывают с по­мощью «подрезания» внешних углов примерно на одну треть диа­гонали, соединяющей внутренний и внешний углы поворота (рис. 10, б). Однако такие компенсированные повороты вносят небольшое добавочное запаздывание в линию передачи, которое должно учитываться при расчете электрических длин резонансных отрезков. Подрезание углов оказывается эффективным способом умень­шения отражений также в прямоугольных и круглых волноводах, причем оптимальный размер скоса (рис.10, в) находят с по­мощью графиков, имеющихся в справочной литературе. Концен­трация силовых линий поля Е в области резких изгибов снижает электрическую прочность тракта. Этот недостаток в значительной мере устраняется в двойных поворотах и в плавных изгибах. В двойных поворотах (рис. 10, г) две нерегулярности разносят на расстояние l, примерно равное _В/4. Улучшение согласования происходит как из-за уменьшения отражений от каждой нерегу­лярности, так и из-за взаимной компенсации отражений от них.

Плавные изгибы тракта могут быть охарактеризованы схемой замещения в виде отрезка линии передачи с несколько изменен­ным волновым сопротивлением. Для улучшения согласования сле­дует увеличивать радиус изгиба или выбирать длину изгиба, крат­ной _В/2.

5ПЕРЕХОДЫ МЕЖДУ ЛИНИЯМИ ПЕРЕДАЧИ РАЗЛИЧНЫХ ТИПОВ

Очень распространенными узлами СВЧ - трактов являются переходы с одной линии передачи на другую, которые также называют возбудителями волны заданного типа. По схеме замещения переходы являются взаимными реактивными четырехполюсниками, и в их проектировании основное внимание уделяется достижению Хорошего качества согласования входов в полосе частот при обеспечении необходимой электрической прочности. Рассмотрим ряд характерных конструкций переходов.

Возбуждение прямоугольного волновода с волной типа H₁₀ от коаксиального волновода с Т-волной производится с помощью коаксиально-волноводных переходов (рис.11).
