3) коэффициент передачи тока базы  (h₂₁) с повышением температуры увеличивается.

Самое ощутимое влияние на работу транзистора при повышении температуры оказывает ток I_кбо. За счет этого тока может произойти тепловой пробой коллекторного перехода.

Температурные свойства транзистора в схеме с ОБ лучше, чем в схеме с ОЭ. Например, если при температуре 20 ^оС германиевый транзистор имел коэффициент передачи тока эмиттера h₂₁ = 50, ток коллектора I_к = 100 мА, ток неосновных носителей I_кбо = 10 мкА, то при изменении температуры с 20 ^оС до 70 ^оС у германиевого транзистора в схеме с ОБ произойдет увеличение тока I_кбо в 32 раза (1.5), то есть ток I_кбо станет равен 320 мкА, а ток коллектора
I_к = 100,32 мА. Такое незначительное увеличение тока коллектора при изменении температуры на +50 ^оС практически не нарушит работу транзистора.

В схеме на транзисторе с ОЭ картина иная, так как сквозной ток через коллекторный и эмиттерный переходы I_кэо будет примерно в  раз больше тока I_кбо, то есть у того же транзистора, что использовался в схеме с ОБ, при изменении температуры на те же +50 ^оС произойдет увеличение тока неосновных носителей I_кэо до 16 мА, а коллекторного тока со 100 мА до
116 мА. Такое изменение тока коллектора основательно повлияет на режим транзистора и на его основные характеристики.

С повышением частоты усилительные свойства транзистора ухудшаются по двум причинам:

1) влияние диффузионной и барьерной емкостей эмиттерного и коллек-

торного переходов;

2) появление фазового сдвига между переменными составляющими тока эмиттера и коллектора. Период подводимых колебаний становится соизмеримым со временем пролета носителей, в базе происходит накопление объемного заряда, за счет которого затруднена инжекция носителей в базу из эмиттера, так как на рассасывание заряда требуется определенное время. Коэффициент передачи тока эмиттера уменьшается и становится комплексной величиной.

Для характеристики частотных свойств транзистора вводятся параметры:

предельная частота транзистора f_пр  это такая частота, на которой статический коэффициент передачи тока эмиттера  уменьшается в 2 раз по сравнению с «», измеренном на частоте 1000Гц;

граничная частота транзистора f_гр  это такая частота, на которой модуль коэффициента передачи тока базы становится равным единице. На любой частоте в диапазоне 0,1f_гр < f < f_гр модуль коэффициента передачи тока базы изменяется в два раза при изменении частоты в два раза;

максимальная частота генерации  наибольшая частота, при которой транзистор способен работать в схеме автогенератора при оптимальной обратной связи. Приближенно эта частота соответствует выражению

где f_гр  граничная частота в МГц; _к = r^’_бС_к  постоянная времени цепи обратной связи, определяющая устойчивость усилительного каскада к самовозбуждению; r^’_б  распределенное омическое сопротивление базовой области; С_к  емкость коллекторного перехода.

1. БИПОЛЯРНЫЕ ТРАНЗИСТОРЫ В РАБОЧЕМ РЕЖИМЕ

2.8.1. Общие сведения

Рабочим режимом транзистора принято называть его работу под нагрузкой. Функциональная схема усилителя в общем виде представлена на

рис. 2.9.

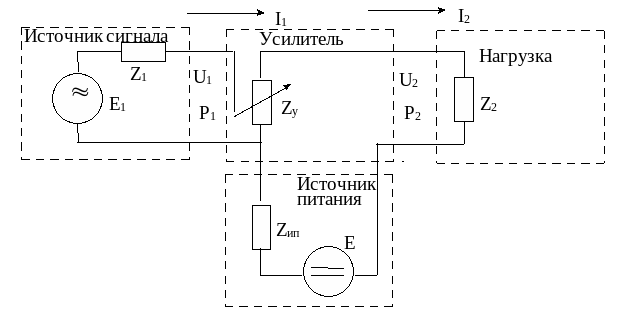

Рис. 2.9. Функциональная схема электронного усилителя

В усилителях, эквивалентная схема которого представлена на рис. 2.9, источник управляющей энергии называется источником сигнала, а цепь
усилителя, в которую поступают его электрические колебания,  входом.

Устройство, к которому подводят усиленные колебания, называется нагрузкой, а цепь усилителя, к которой подключают эту нагрузку,  выходом. Устройство, от которого усилитель получает энергию, преобразуемую им в усиленные электрические колебания, называют источником питания (обычно используют источник постоянного напряжения, а исключение составляют параметрические усилители).

2.8.2. Рекомендации по выбору транзисторов при использовании

их в усилительном и ключевом режимах

2.8.2.1. Выбор типа транзистора

При выборе типа транзистора в схему усилителя или ключа исходят из характера электронной схемы, а также требований к ее выходным электрическим параметрам и эксплутационным режимам. Особое значение имеет диапазон рабочих температур конструируемого устройства в целом.

Необходимо иметь в виду, что кремниевые транзисторы по сравнению с германиевыми лучше работают при повышенной температуре (вплоть до
125 ^оС ), но их коэффициент передачи по току сильно уменьшается при низких температурах.

Не рекомендуется применять мощные транзисторы в тех случаях, когда можно использовать маломощные, поскольку при работе мощных транзисторов, при малых токах, которые могут быть соизмеримы с обратным током коллектора, коэффициент передачи по току сильно зависит от тока, температуры окружающей среды, и, кроме того, мал по абсолютной величине. Использование мощных транзисторов без теплоотводов приводит к температурной неустойчивости работы транзистора.

Частотный предел усиления и генерирования транзисторов должен строго соответствовать схемным требованиям. Не следует применять высокочастотные транзисторы в низкочастотных каскадах, поскольку они склонны к самовозбуждению.

2.8.2.2. Выбор схемы включения

При выборе схемы включения транзистора по переменному току следует учитывать особенности различных схем.

Схема включения с ОБ обладает сравнительно малым входным и большим выходным сопротивлением, однако сравнительно небольшая зависимость параметров от температуры и более равномерная частотная характеристика выгодно отличает ее от других схем включения. В схеме с ОБ достигаются максимальные значения коллекторного напряжения, что важно для использования в ней мощных транзисторов.

Схема включения с ОЭ обладает наибольшим усилением по мощности, что уменьшает количество каскадов в схеме, но неравномерная частотная характеристика, большая зависимость параметров от температуры и меньшее максимально допустимое коллекторное напряжение снижают преимущества этой схемы включения. Входные и выходные сопротивления усилителя на транзисторах, включенных в схему с ОЭ, отличаются меньше, чем в схеме с ОБ, что облегчает построение многокаскадных усилителей.

Схема включения с ОК (эмиттерный повторитель) обладает большим входным и малым выходным сопротивлением. Это свойство находит широкое применение в согласующих каскадах. Частотная характеристика схемы сходна со схемой включения транзистора с ОЭ.

Порядок выбора схемы включения для транзисторов, работающих в режиме переключения, практически не отличается от случая работы их в усилительном режиме.

2.8.2.3. Выбор режима работы транзистора

При выборе режима работы транзистора не допускается превышение максимально допустимых значений напряжений, токов, температуры, мощности рассеяния, указанных в предельно допустимых режимах. Как правило, транзистор работает более устойчиво при неполном использовании его по напряжению и полном использовании его по току, чем наоборот. Не допускается работа транзистора при совмещенных максимально допустимых режимах, например, по напряжению и по току, и т.п.

Область рабочего тока коллектора I_к ограничена, с одной стороны, значением обратного тока коллектора I_кбо при максимальной рабочей температуре, и для устойчивой работы принимается I_к = 10 I_кбо.max, с другой стороны, I_к ограничен максимально допустимым значением I_к.max.

При выборе напряжения коллектора следует иметь в виду: максимальное напряжение коллектора ограничено его максимально допустимым значением в технических условиях (ТУ). Опыт показывает, что для повышения надежности и стабильности работы транзистора следует выбирать рабочее напряжение на коллекторе примерно 0.7 от максимально допустимого значения для соответствующей схемы включения, с учетом зависимости от температуры и тока коллектора.

При определении мощности, рассеиваемой транзистором, следует иметь в виду, что суммарная мощность по входу и выходу во всем рабочем диапазоне не должна быть выше максимально допустимого значения, указанного в ТУ.

2.8.3. Режимы усиления (класс «А», класс «В», класс «С», класс«Д»)

Режимы усиления выделены в несколько классов. Для усилителей

наиболее распространенными классами усиления являются классы А, В, С, Д. На рис. 2.10, б даны временные диаграммы коллекторного тока в режимах усиления класса «А» и «В». Форма коллекторного тока дает представление об уровне нелинейных искажений в выходном сигнале усилителя в зависимости от класса усиления.

В режиме класса «А» форма коллекторного тока почти идеальная, то есть уровень нелинейных искажений в выходном сигнале усилителя будет практически незаметен. Такая совершенная форма выходного тока возможна лишь в том случае, если рабочая точка задана на квазилинейном участке ВАХ (в данном случае это точка РТ₁): положение РТ выбирают так, чтобы амплитуда переменной составляющей выходного тока была меньше тока покоя. В режиме класса»А» ток через транзистор течет непрерывно в течение всего периода изменения входного сигнала. Для оценки времени протекания тока через транзистор вводится понятие угла отсечки коллекторного тока «»  это половина интервала времени, в течение которого через транзистор течет ток. Угол отсечки коллекторного тока выражен обычно в градусах или радианах. В режиме класса «А» угол отсечки коллекторного тока _А = 180^о. К недостатку рассмотренного режима следует отнести низкий коэффициент полезного действия (КПД < 0,5), так как в этом режиме велик коллекторный ток покоя I_кп. Из-за низкого КПД режим класса «А» рекомендуется использовать в каскадах предварительного усиления, а также в маломощных выходных каскадах.

В режиме класса «В» (на рис. 2.10, а  РТ₂) форма коллекторного тока далека от идеальной, то есть уровень нелинейных искажений, по сравнению с режимом класса «А», резко возрос. Но КПД усилителя достаточно высокий, так как ток покоя сильно уменьшился, поэтому режим класса «В» рекомендуется использовать в двухтактных выходных усилителях средней и большой мощности, надо отметить, что в чистом виде этот режим используется редко. Чаще в качестве рабочего режима используется промежуточный режим  режим класса «АВ» в котором меньше нелинейные искажения. Угол отсечки коллекторного тока в режиме класса «В» в идеальном случае _В = 90 ^о, а в режиме класса «АВ»  < 90 ^о.

В режиме класса «С» ток покоя равен нулю, угол отсечки меньше, чем в режиме класса «В». Режим класса «С» рекомендуется использовать в

мощных резонансных усилителях, где нагрузкой является резонансный контур.

В
режиме класса «Д» транзистор находится в двух устойчивых состояниях  открыт-закрыт, то есть режим класса «Д»  это ключевой режим.

Рис. 2.10. Режимы усиления класса «А» и В: а  передаточная ВАХ;
б  временные диаграммы коллекторного тока для режимов кл. «А» и кл. «В»; в  временные диаграммы входного напряжения при разных положениях РТ

В качестве усилителей мощности на биполярных транзисторах наибольшее распространение получили схемы с общим эмиттером, так как при таком включении схема обеспечивает усиление и по току и по напряжению. Хорошим усилением по напряжению обладает схема усилителя на транзисторе с ОБ. но она не усиливает по току. Схема усилителя на транзисторе с ОК лучше других усиливает по току, но усиления напряжения в ней нет. Рабочий режим транзистора в схемах с ОЭ и ОБ характеризуется включением нагрузки в цепь коллектора (рис. 2.11, а, рис. 2.12, а соответственно), а в схеме с ОК  в цепь эмиттера (рис. 2.12, б).
