нагрузочной характеристики

Прежде чем задать положение рабочей точки на нагрузочной характеристике, необходимо определить протяженность рабочего участка нагрузочной.

Рис. 2.15. Выходные характеристики (б) и временные диаграммы усилителя: а  выходного тока I_k = f(t); в  выходного напряжения
U_кэ = f(t);

Конечно, для получения максимальной выходной мощности желательно использование всей нагрузочной характеристики, но в режиме насыщения транзистора в выходном сигнале заметно увеличивается уровень нелинейных искажений, а в режиме отсечки (когда ток базы равен нулю) имеет место неуправляемый ток Iкэо. За счет этих двух режимов протяженность рабочего участка нагрузочной характеристики ограничивается отрезком «CD».

Конечно, для получения максимальной выходной мощности желательно использование всей нагрузочной характеристики, но в режиме насыщения транзистора в выходном сигнале заметно увеличивается уровень нелинейных искажений, а в режиме отсечки (когда ток базы равен нулю) имеет место неуправляемый ток Iкэо. За счет этих двух режимов протяженность рабочего участка нагрузочной характеристики ограничивается отрезком «CD».

2.8.5.3. Положение рабочей точки на ВАХ

На полученном рабочем участке «CD» в режиме покоя задается положение рабочей точки (РТ). Рабочая точка задается в таком месте нагрузочной характеристики, где при подключении генератора переменной ЭДС, изменения тока базы будут приблизительно симметричными относительно ее заданного положения, а мощность, потребляемая при этом усилителем,  минимальной. Следовательно, положение рабочей точки нелинейного активного прибора (транзистора) однозначно определяется управляющим сигналом со стороны входа. Рабочую точку, в общем случае, выбирают исходя из режима, в котором должен работать транзистор: если РТ задана правильно, то при подключении генератора входного сигнала приращения выходного напряжения U_{вых.мак} будут такими, при которых транзистор продолжает работать в активном режиме, мощность, рассеиваемая на нем, не будет превышать допустимую, нелинейные искажения будут минимальными, коэффициент полезного действия (КПД) высоким и будут выполняться условия

;

;

,

где U_кэп, I_кп  ток и напряжение коллектора в режиме покоя; U_кэм,
I_км  амплитудные значения напряжения и тока коллектора; ;  допустимые значения напряжения на коллекторе и мощности, рассеиваемой на нем (их значения для данного типа транзистора берутся из справочной литературы).

Таким образом, рабочая точка должна располагаться ниже гиперболы рассеяния и левее вертикали .

2.8.5.4. Построение рабочей характеристики на входных ВАХ

После того как были проделаны все построения на выходных ВАХ транзистора, связанные с построением нагрузочной характеристики и определением положения рабочей точки на ней, необходимо построить рабочую характеристику на входных ВАХ и перенести все точки на нее с выходной нагрузочной. Так как семейство входных ВАХ представляет собой узкий пучок характеристик, то достаточно взять одну из них и использовать ее как рабочую (рис. 2.16).

Примечание. Для расчетов нельзя использовать характеристику, снятую при напряжении на коллекторе равном нулю.

Рабочая точка на входной рабочей характеристике должна строго соответствовать значению тока базы покоя на нагрузочной (в данном случае ток базы покоя I_бп = 200 мкА). Напряжение на коллекторе очень слабо влияет на входные напряжение и ток, поэтому значение U_кэ для положения РТ не критично и может отличаться от U_кэп, установленного на нагрузочной характеристике. Точка D^’ на рабочей характеристике лежит на оси напряжения, так как базовый ток отсутствует, но эта точка лежит не в начале координат, потому что в цепи коллектор-эмиттер течет ток неосновных носителей I_кэо, за счет которого и создается падение напряжения на участке база-эмиттер.

По форме переменного напряжения на входе усилителя (рис. 2.16, в) можно судить об уровне нелинейных искажений во входном сигнале: U_бэ  это падение напряжения на входном сопротивлении транзистора, а оно имеет нелинейный характер, то есть сам транзистор может стать причиной дополнительных нелинейных искажений в выходном сигнале.

Заданное положение РТ на ВАХ характеризуется ее параметрами  I_бп, U_бэп, I_кп, U_кэп, P_кп, и эти параметры необходимо обеспечить в реальной схеме, выбрав соответствующие напряжения источников питания и смещения, а также рассчитать по этим параметрам номиналы режимных резисторов (R_б1,. R_б2, R_э, R_к) в соответствии с формулами 2.21, 2.22,
2.22, а, 2.23.

Рис. 2.16. Рабочая характеристика усилителя (б) и временные диаграммы: а  входного тока I_б = f (t); в  входного напряжения
U_б = f (t)

2.8.5.5. Параметры усиления

Кроме параметров по постоянной составляющей тока, по временным диаграммам (рис. 2.15, а, в и рис. 2.16, а, в) можно определить параметры усиления  коэффициенты усиления по току, по напряжению, по мощности, полезную мощность, выделенную в нагрузке

(2.24)

(2.25)

(2.26)

(2.27)

Используя формулы (2.24  2.27) и параметры из временных диаграмм, определение параметров усиления не должно вызывать затруднений.

2.8.6. Обратные связи в усилителях

Обратной связью (ОС) называется такая электрическая связь между выходом и входом усилителя, при которой часть энергии усиленного сигнала с выхода усилителя подается обратно на его вход. Обратная связь может быть полезной или паразитной.

Полезная ОС способствует улучшению основных характеристик усилителя, а возникает она в результате применения специальных схем.

Паразитная ОС нарушает нормальную работу усилителя, а возникает она в результате взаимного влияния цепей друг на друга.

2.8.6.1. Полезная обратная связь в усилителях

Чтобы часть энергии усиленного сигнала с выхода усилителя передать на вход, необходимо между входом и выходом включить элемент обратной связи (ЭОС), или иначе  схему цепи обратной связи.

Обратная связь в усилителях может быть как по напряжению, так и по току: это зависит от того, как подключена цепь обратной связи к нагрузке на

выходе усилителя:

1. Обратная связь по напряжению: ЭОС подключается к выходу усилителя параллельно его нагрузке (рис. 2.17, а, в) и напряжение обратной связи (Uос) при этом будет прямо пропорционально выходному напряжению.

2. Обратная связь по току: цепь обратной связи подключается на выход усилителя последовательно с его нагрузкой (рис. 2.17, б).

3. Смешанная обратная связь: используется комбинация первых двух способов, при этом напряжение обратной связи содержит две составляющие, пропорциональные напряжению и току.

Обозначения на структурных схемах усилителей (рис. 2.17, а, б, в):

УЗЧ  усилитель напряжения звуковой частоты;

ЭОС  элемент обратной связи (цепь обратной связи  ЦОС);

Zн  сопротивление нагрузки усилителя;

Uс  напряжение источника входного сигнала;

Uвх  напряжение на входе усилителя;

Uвых  напряжение на выходе усилителя;

U
ос  напряжение обратной связи на выходе элемента обратной связи.

а) б) в)

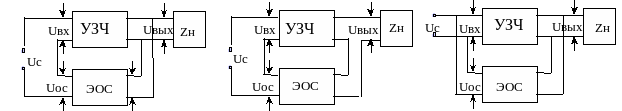

Рис. 2.17. Структурные схемы усилителей, охваченных ОС: а, в  ОС по напряжению; б  ОС по току

По способу подключения ЭОС ко входу усилителя различают две разновидности ОС:

1. Последовательная ОС (рис. 2.17, а, б): цепь обратной связи подключается последовательно с источником сигнала на входе усилителя;

2. Параллельная ОС (рис. 2.17, в): цепь обратной связи подключается параллельно источнику сигнала на входе усилителя.

Примечание

Если схема усилителя окажется достаточно сложной для того, чтобы

определить, какой вид обратной связи (по току или по напряжению) используется в ней, то рекомендуется поступить следующим образом: мысленно закоротить цепь нагрузки, если при этом напряжение обратной связи исчезнет, это значит, что в схеме усилителя действует обратная связь по напряжению. Если же напряжение обратной связи исчезнет при обрыве цепи нагрузки, то это значит, что в схеме усилителя действует обратная связь по току.

Если требуется в этой схеме усилителя определить разновидность обратной связи (последовательная или параллельная), то нужно мысленно оборвать цепь источника сигнала, а затем его закоротить. Если при обрыве цепи источника сигнала напряжение обратной связи не подается на вход усилителя, то в схеме действует последовательная обратная связь, а если при коротком замыкании цепи источника сигнала напряжение обратной связи не подается на вход усилителя, то в схеме действует параллельная обратная связь.

Напряжение обратной связи, в зависимости от схемного решения цепи обратной связи, может быть в фазе или в противофазе со входным сигналом. Результатом воздействия на работу усилителя, в том и другом случаях, будет изменение одного из главных показателей усилителя  коэффициента усиления по напряжению усилителя, который показывает, во сколько раз напряжение на выходе больше напряжения на входе, поэтому есть смысл рассмотреть коэффициенты усиления по напряжению в схемах с обратными связями и без них.

Назовем коэффициент усиления напряжения усилителя без обратной связи коэффициентом прямой передачи и обозначим его через «К », а коэффициент усиления напряжения усилителя с обратной связью обозначим через «Кос » который в общем случае, имеет комплексный характер.

(2.28)

(2.29)

Чтобы оценить, какая часть напряжения с выхода через цепь обратной связи попадает на вход усилителя, вводится понятие коэффициента передачи цепи обратной связи  :

(2.30)

Пределы изменения  от 0 до + 1  при положительной обратной связи и от 0 до  1  при отрицательной обратной связи.

Чем больше , тем глубже обратная связь. Напряжение обратной связи Uос в общем случае
