ДНЕПРОПЕТРОВСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Реферат

На тему:

«Положение и перспективы развития радиорелейной и тропосферной связи»

Написал:

студент XXXXXX

Проверил:

преподаватель: XXXXXX

Днепропетровск

2002

Содержание.

Введение в раздел

Развитие современной техники привело к необходимости быстрого и точного решения задач управления и координации с учетом событий, происходящих на больших расстояниях от центров управления. При этом резко возросла роль связи не только в схеме «человек-человек», но и для передачи данных в схеме, соединяющей между собой две электронных машины.

Характер в этом случае обуславливает особые требования к тракту: во-первых, - повышение пропускной способности систем связи, и, во-вторых, - увеличение требований к надежности и качеству передачи.

Особенность использования радиорелейной и тропосферной связи является применение УКВ диапазона, в котором они работают.

Первое преимущество состоит в том, что в диапазоне УКВ имеется возможность применения антенн с большой направленностью при малых габаритах их. Это уменьшает взаимные помехи между станциями и дает возможность использовать передатчики малой мощность.

Второе преимущество – в том, что в диапазоне УКВ может быть передан широкий спектр частот. Это дает возможность передавать на одной несущей частоте сигналы большого числа каналов. Современные линии строятся с расчетом на передачу от одного-двух до тысячи т более телефонных сообщений.

Третьим преимуществом диапазона УКВ является то обстоятельство, что в этом диапазоне весьма мало влияние различного рода помех. На более высокочастотной части диапазона линии меньше подвержены помехам, т.к. с одной стороны, вероятность появления помех в этом диапазоне меньше, а с другой стороны направленность антенн выше а, следовательно, меньше вероятность проникновения помехи в приемник. На более низких частотах в области метровых волн вероятность появления помех от системы зажигания двигателей внутреннего сгорания или индустриальных и атмосферных помех велика, а направленность антенн низка. Поэтому качество каналов таких линий обычно ниже.

1. Радиорелейная связь. Основные понятия.

Под радиорелейной связью понимают радиосвязь, основанную на ретрансляции радиосигналов дециметровых и более коротких волн станциями, расположенными на поверхности Земли. Совокупность технических средств и среды распространения радиоволн для обеспечения радиорелейной связи образует радиорелейную линию связи.

Земной называют радиоволну, распространяющуюся вблизи земной поверхности. Земные радиоволны короче 100 см хорошо распространяются только в пределах прямой видимости. Поэтому радиорелейную линию связи на большие расстояния строят в виде цепочки приемно-передающих радиорелейных станций (РРС), в которой соседние РРС размещают на расстоянии, обеспечивающем радиосвязь прямой видимости, и называют ее радиорелейной линией прямой видимости (РРЛ).

Рисунок 1.1 – К пояснению принципа построения РРЛ

Классификация радиорелейных линий связи.

• В зависимости от первичной сети ЕАСС различают:

  • Магистральные РРЛ

  • Внутризоновые РРЛ

  • Местные РРЛ.

• В зависимости от способа формирования ГС различают аналоговые и цифровые РРЛ. Аналоговые РРЛ в зависимости от способа объединения (разделения) электрических сигналов и метода модуляции несущей различают:

  • РРЛ с ЧРК

  • ЧМРРЛ с ФИМ-АМ

• В зависимости от числа N организуемых каналов ТЧ:

  • Малоканальные — N £ 24

  • Со средней пропускной способностью — N = 60 ... 300

  • С большой пропускной способностью—N = 600 ... 1920.

• Цифровые РРЛ классифицируют по способу модуляции несущей:

  • ИКМ-ЧМ

  • ИКМ-ФМ

  • и другие

• В зависимости от скорости передачи двоичных символов В:

  • с малой пропускной способностью — В<10 Мбит/с

  • со средней пропускной способностью — В=10...100 Мбит/с

  • с высокой пропускной способностью — В>100 Мбит/с

1.1. Некоторые виды используемых станций и их параметры

Радиорелейная станция Р-415

РРС Р-415 предназначена для создания временных быстроразвертываемых малоканальных радиорелейных линий связи. Радиостанция допускает встречную работу в радиолинии с радиорелейной станцией типа Р—405М. По условиям эксплуатации станция может быть установлена в автомобилях, самолетах, вертолетах. РРС изготавливается в шести вариантах, отличающихся количеством и типом приемопередатчиков (Н, В, НВ) и напряжением питания (27 В, 220 В 50 Гц/27 В).

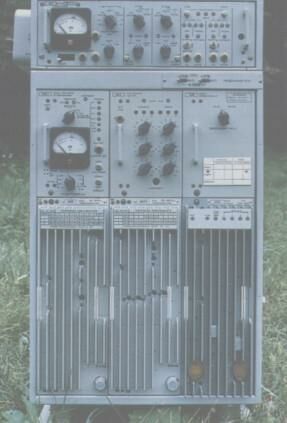

Рисунок 1.1.1 – Внешний вид станции Р-415

Р-415 обеспечивает следующие режимы работы:

• режим внутреннего уплотнения, при котором обеспечивается одновременная работа по двум телефонным и двум телеграфным каналам;

• режим внешнего уплотнения аппаратурой типа “Азур” по трем оперативным и одному служебному телефонным каналам;

• режим внешнего уплотнения аппаратурой передачи данных со скоростью 12—4 8 кБит/с;

• режим дистанционного управления КВ или УКВ радиостанциями;

• симплексный режим, при котором обеспечивается работа по одному из телефонных каналов с повышенной девиацией частоты;

• режим автоматизированного контроля, обеспечивающий определение неисправного блока.

Технические данные

Pадиорелейная станция Р-419С

РСР—419 С предназначена для организации самостоятельных радиорелейных и кабельных линий связи, а также для ответвления каналов от многоканальных радиорелейных, тропосферных и проводных линий связи на стационарных объектах связи. Станция имеет семь вариантов исполнения, отличающихся комплектацией (количество приемопередатчиков, наличие блока сопряжения, типы антенных устройств),

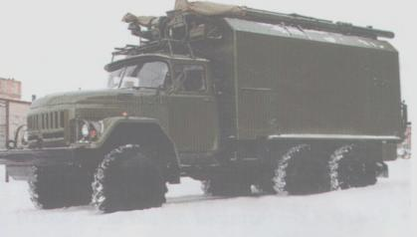

Рисунок 1.1.2 – Внешний вид станции Р-419С

ТЕХНИЧЕСКИЕ ДАННЫЕ

Радиорелейная станция Р-419А
