Рисунок 1.1.3 – Внешний вид станции Р-419А

PPC P-419 А предназначена для создания временных быстроразвертываемых малоканальных радиорелейных линий связи, PPC смонтирована на автошасси ЗИЛ-131 в кузове K2-13L

Станция имеет три варианта исполнения, отличающихся используемой транспортной базой:

• Р-419 А - используется новая транспортная база;

• Р-419 АР - используется транспортная база из морально устаревших изделий;

• Р-419 БР - вариант станции без транспортной базы.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Основные параметры
Приемопередающая аппаратура станции работает в диапазонах частот:		160...240 МГц (диапазон "2") 240...320 МГц (диапазон "3") 320...480 МГц (диапазон "4") 480...645 МГц (диапазон "5")
PPC обеспечивает в условиях среднепересеченной местности при отношении сигнал/шум в канале ТЧ 35 дБ создание радиорелейных линий следующей протяженности:
в диапазоне 160-645 МГц при 6-канальной работе	до 300 км (6-8 интервалов)
в диапазоне 240-645 МГц при 12-канальной работе	до 75 км (2 интервала)
в диапазоне 480-645 МГц при 24, 60-канальной работе	до 20 км (1 интервал)
Передаваемый цифровой информационный поток со скоростями, кБит/с:
в диапазонах "2", "3", "4"	до 48
в диапазоне "5"	до 480
Мощность передатчиков на антенном выходе составляет, Вт:
в диапазонах "2", "3"	10
в диапазонах "4", "5"	6
Чувствительность приемников при отношении сигнал/шум 35 дБ в канале ТЧ, мкВ:
в диапазонах "2", "3", "4"	4,5
в диапазоне "5"	8,9
Потребляемая мощность, кВА	до 2,3
Антенны станции:
две направленные антенны на диапазоны "2"..."5" с коэффициентом усиления, дБ	7,5; 12,5
одна ненаправленная диско-конусная антенна на диапазоны "2"..."5"
Первичное электропитание станции:	от двух (основного и резервного) бензоэлектрических агрегатов типа АБ-4-Т/400-М1; от внешней сети трехфазного тока 380 В, 50 Гц; от аккумуляторов (аварийное электропитание).
Рабочий диапазон температур, °С:	.(-30...+50)
Относительная влажность при +40 °С, "/о	98
Пониженное атмосферное давление, гПа:	613

1.2. Надежность работы радиорелейных станций

а) Основные положения

Радиорелейная линия связи содержит цепочку стан­ций, каждая из которых представляет собой сложный комплекс аппаратуры, содержащей большое число элементов: электровакуумных приборов, различных деталей и устройств. Каждый из перечисленных элементов мо­жет выходить из строя, т. е. является элементом ненадежным, что влечет за собой выход из строя радиоре­лейной линии в целом или ухудшение качества ее работы. Поскольку таких ненадежных элементов в линии очень большое число, то и вероятность выхода ее из строя, в том случае, если не приняты соответствующие меры, получается большой.

Насколько велика вероятность выхода из строя ра­диорелейной линии с достаточно большим числом ретрансляций, видно из следующего примера. Можно счи­тать, что сложность (по количеству элементов) совре­менной коротковолновой радиостанции и радиорелей­ной станции примерно одинакова. Если имеется линия связи протяженностью в 1 000 км, то ее работа в слу­чае использования коротковолновых станций обеспечи­вается 2 станциями, а в случае использования радиоре­лейных станций—21 станцией при длине интервала 50 км. Следовательно, количество аппаратуры в послед­нем случае возрастает примерно в 20 раз, а вероятность выхода из строя возрастает еще значительнее.

Для увеличения надежности радиорелейной линии не­обходимо повышать надежность элементов, входящих в нее. Однако на современном уровне техники повысить надежность элементов радиорелейных линии до достаточной величины не всегда удается. Поэтому прибегают к резервированию аппаратуры станций.

В простейшем случае резервирование может осу­ществляться ручной сменой поврежденного узла, блока или элемента на исправный резервный. Однако такое резервирование сопряжено со значительным перерывом связи, достигающим 3—5 мин и более. Для сокращения этих перерывов применяют автоматическое резервиро­вание. Кроме того, вследствие сокращения обслуживаю­щего персонала и из экономических соображений не­которые станции радиорелейных линий могут быть не­обслуживаемыми. На таких станциях введение резерва, очевидно, может производиться только автоматически.

Та или иная степень ненадежности радиорелейной линии в конечном счете для абонентов, обслуживаемых ею, будет характеризоваться средним временем пере­рывов и числом перерывов связи за определенный отре­зок времени (сутки, месяц, год). Эти характеристики линии зависят не только от надежности аппаратуры, о которой говорилось выше, но и от условий распростра­нения радиоволн на интервалах радиорелейной линии, а также от квалификации обслуживающего персонала и организации технической эксплуатации и управления линией.

Опыт эксплуатации радиорелейных линий показы­вает, что упомянутые выше характеристики зависят в основном от надежности аппаратуры.

б) Некоторые понятия теории надежности

Надежность есть свойство устройства или системы (элемента), обусловленное главным образом ее безотказностью и ремонтопригодностью и обеспечивающее выполнение задания в установленном для системы объ­еме.

Вероятность безотказной работы обозначается через P(t) и обладает следующими очевидным свойством:

0  P(t)  1

Ясно, что:

Р(0) = 1, Р() = 0

Типичное изменение вероятности безотказной работы представлено на рисунке 1.2.1.

Рисунок 1.2.1 – График изменение вероятности безотказной работы в течении времени

Видно, что с течением времени она уменьшается. Для большинства элементов и, в частности, для электровакуумных приборов в большинстве случаев полагают, что P(t) изменяется по экспоненциальному закону.

Надежность можно оценивать по вероятности отказа. Так как отказ и безотказная работа – события противоположные, то

q(t) = 1 – p(t),

где q(t) – вероятность отказа.

Интенсивность отказов – отношение частоты отказов к вероятности безотказной работы не восстанавливаемой при работе системы (элемента). Определяется по формуле:

Типичная кривая интенсивности отказов для устройств, содержащих большое число приборов приведена на рисунке 1.2.2.

Рисунок 1.2.2 – Типичная кривая изменения интенсивности отказов аппаратуры во времени

Видно, что на участке 0 – t₁ интенсивность отказов резко уменьшается, что объясняется выходом из строя элементов, имеющих внутренние дефекты. Если элементы проходит предварительную тренировку, то этот участок отсутствует.

На участке t₁ – t₂ интенсивность отказов примерно одинакова. Рост ее на участке t  t₂ объясняется износом элементов.

1.3. Использование луны в качестве пассивного ретранслятора

а) Основные сведения

Стремление получить большие дальности связи при минимальном количестве ретрансляций заставило обратиться к такому «пассивному ретранслятору», как Луна.

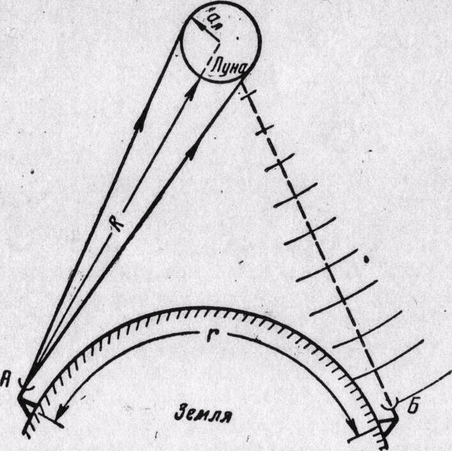

Рисунок 1.3.1. Схематическое представление линии связи, использующей Луну в ка­честве пассивного ретранслятора.

Возможность использования Луны для этой цели стала ясной, когда вначале теоретически в 1943 г. Л. И. Мендельштамом и Н. Д. Папелекси, а затем в 1946 г. экспериментально венграми и американцами была до­казана возможность отражения электромагнитной энер­гии от поверхности Луны. В 1948 г.были проведены первые опыты по радиосвязи с использованием Луны в качестве пассивного ретранслятора.

Линия связи с использованием Луны схематически представлена на рис. 1.3.1. При падении электромагнит­ной энергии, излучаемой антенной пункта А на поверх­ность Луны, последняя становится источником вторич­ного излучения, которое принимается антенной, распо­ложенной во втоpoм пункте связи Б.

Характерной чертой такой ретрансляционной линии является большое расстояние R от пунктов связки А и Б до пассивного ретранслятора - Луны, по сравнению с дальностью связи r. Так, среднее расстояние Земля— Луна, измеренное астрономическими способами, состав­ляет 3844*10⁵ км (Луна движется вокруг Земли приблизительно по эллиптической орбите, и расстояние R изменяется от 3,54*10⁵ до 4,06*10⁵ км). Максимальная же дальность связи r может составлять не более 10 000 км.

б) Энергетические соотношения

По существу в линии связи Земля—Луна—Земля Луна является пассивным ретранслятором второго типа. Особенность такой линии в том, что здесь R1R2=R , в энергетическом отношении для пассивной ретрансля­ции это наихудший случай. Кроме того, следует учи­тывать отражающие свойства Луны.

Поскольку в данном случае распространение проис­ходит в свободном пространстве (V1==V2==l), потери в тракте распро­странения такой линии связи с учетом усиления прием­ной и передающей антенн будут:

(1.3.1)

В эту формулу входит эффективная поверхность Луны Q_{Э Л} которую необходимо определить.

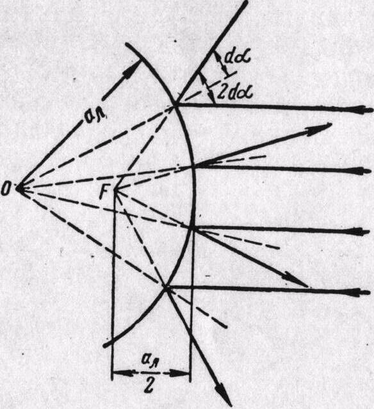

Рисунок 1.3.2. К определению мнимого фокуса отражающей поверхности Луны.

Сферическая поверхность Луны сильно изрезана и, по мнению советские ученых, состоит из пород, близких к горным туфам и вулканическим шлакам. Однако для радиоволн, длина ко­торых значительно боль­ше этих неоднородностей, можно считать, что лун­ная поверхность пред­ставляет собой идеаль­ный отражатель. Эффек­тивную поверхность тако­го отражателя можно найти следующим обра­зом.

Для «центральных лу­чей», падающих под очень малым углом da к радиусу (рис. 1.3.2), можно най­ти так называемый мни­мый фокус F, из которого как бы исходят отражен­ные лучи. Так как для от­раженных лучей угол к на­правлению падения равен 2dа, то мнимый радиус лежит на расстоянии от центра, равном половине радиуса.

Плотность потока мощности «центральных лучей» Р2 отраженных от Луны на расстоянии R от фокуса, будет меньше плотности потока мощности на поверхности Луны во столько раз, во сколько R² больше квадрата фокусного расстояния , т.е.

Подставив это в выражение для эффективной поверхности отражателя, получим

тогда выражение (1.3.1) примет вид

(1.3.2)

где а_Л = 1б738*10³ км – радиус Луны.

Если считать, что поверхность Луны идеально диф­фузная, то она будет создавать максимальное излу­чение в направлении нормали и совсем не давать излу­чения в касательном направлении. Тогда эффективная поверхность Луны будет

а. выражение (1.3.2) примет вид

(1.3.3)

Проведенные за последние годы эксперименты пока­зали, что поверхность Луны не является идеально гладкой и идеально диффузной, а занимает какое-то промежуточное положение. Если бы поверхность Луны была бы идеально гладкой, то при отражении импуль­сов электромагнитной энергии достаточно малой дли­тельности они бы практически не искажались. Если считать, что поверхность Луны идеально диффузная, то отраженный импульс создается по принципу сложе­ния мощностей, создаваемых отдельными элементами лунной поверхности.
