В качестве параметра частотно-энергетической эффективности возьмем зависимость отношения "сигнал/шум" - h20 =f(g), необходимого для получения заданной вероятности ошибки p, где g=Ts/To=k/n - частотная эффективность, Ts - длительность тактового интервала СКК, To - длительность тактового интервала в информационной последовательности, k-число информационных символов, n - число символов кода, h20 =s2T0/n2ш -отношение "сигнал/шум" в полосе некодированной передачи, s2 -дисперсия сигнала, n2ш -спектральная плотнсть шума.

Рассмотрим СКК, построенные на основе хэммингового расстояния 2-го порядка, которое обозначим через М(n1,k). Здесь k - число информационных символов, n -число элементов в СКК 2-го типа, n1 =2n -число элементов в исходном двоичном коде. Перечень СКК, рассмотренных в данной статье, приведен в табл. 1.

Таблица 1

Для исследования помехоустойчивости четырехфазных сигнально-кодовых конструкций из табл. 1 методом перебора на ПЭВМ были получены спектры эквивалентных кодовых слов и спектры условных вероятностей ошибки приема одного символа df. Эти СКК обладают одинаковой частотной эффективностью g=1 такой же, как и у некодированной однократной фазовой манипуляции (ФМ2).

Зависимости вероятности ошибки от отношения "сигнал/шум",требуемого для достижения вероятности ошибки p=104, для этих СКК приведены на рис. 1 (номер кривой соответствует порядковому номеру СКК из табл. 1).

Рисунок 2.4.1 – График вероятности ошибок

На этом же рисунке для сравнения нанесены зависимости для ФМ4 с двумя повторениями символов (m=2) и ФМ4 с m=4, которые обладают той же избыточностью. Из рис 1. следует, что без расширения полосы частот можно получить существенный выигрыш в энергетике за счет использования СКК по сравнению с некодированной ФМ2, или по сравнению с системами с фазовой модуляцией большей кратности. Наилучшей помехоустойчивостью из рассмотренных обладает СКК М(24,12) на основе кода Голея, для которой вероятность ошибки p=104 обеспечивается при отношении "сигнал/шум" h=10,5 дБ. В этом случае выигрыш в помехоустойчивости по сравнению с ФМ4 составит около 10 дБ.

Оценивая полученные данные, можно сделать следующие выводы:

1. традиционные методы передачи информации по каналу с замираниями, в которых используется только разнесенный прием (простое повторение сигналов), не являются частотно-энергетически эффективными методами;

2. высокой эффективностью обладают четырехфазные сигнально-кодовые конструкции, среди которых следует выделить четырехэлементную СКК на основе кода Хэмминга (кривая 1), восьмиэлементную СКК на основе кода Нордстрома-Робинсона (кривая 2) и 12-элементную СКК на основе кода Голея (кривая 3).

Пространственно-частотные сигнально-кодовые конструкции

При построении систем тропосферной связи приходиться учитывать тот факт, что декорреляция символов методом временного перемежения не всегда приемлема. Это связано с тем, что для передачи речевого сообщения существует ограничение на допустимую задержку сообщения, а при перемежении такая задержка принципиально присутствует и существенно зависит от длины кодового слова и числа интервалов в многоинтервальной тропосферной радиолинии.

Учитывая это обстоятельство и тот факт, что основными видами информации в тропосферных системах связи как аналоговых, так и цифровых, являются многоканальные сообщения, включающие в себя и телефонные каналы , при построении тропосферных средств связи нашли применение в основном методы декорреляции сигналов по пространственно-частотным разнесенным трактам передачи.

В реальных системах связи, например, тропосферных, число каналов разнесения обычно ограничено (2,4,8,16). Наряду с простым повторением одного и того же сигнала по параллельным каналам, как это делается при разнесенном приеме, можно преобразовать входную информацию в комбинации сигналов, используя идеи совмещения модуляции и кодирования без расширения суммарной полосы частот и с выигрышем по помехоустойчивости. В случае указанных выше систем этот метод приводит к пространстенно-частотным сигнально-кодовым конструкциям (ПЧСКК).

Был проведен анализ помехоустойчивости различных вариантов сигналообразования в системе связи с ПЧСКК. Отличительной особенностью ПЧСКК по сравнению с рассмотренными СКК, является необходимость обязательного учета повторений элементов СКК, дублированных в ветвях разнесения, а также рассмотрение вариантов, где символы СКК коррелированы.

В табл. 2 приведены параметры помехоустойчивости СКК из табл. 1, т.е. отношение "сигнал/шум", требуемое для достижения вероятности ошибки p=10-4 при различном числе разнесений m.

Таблица 2

Примечание. В числителе - при коррелированных замираниях в элементах СКК; в знаменателе - при некоррелированных замираниях

Рассмотрим два варианта сигналообразования.

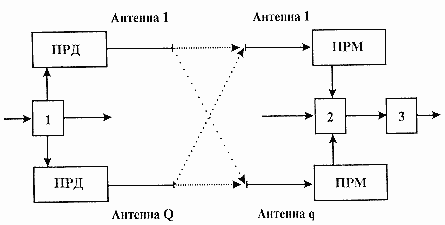

В первом варианте замирания в элементах кодового слова полностью коррелированы, а сигналы разнесения некоррелированы. Блок-схема такой системы связи приведена на рисунке 2.4.2.

Рисунок 2.4.2 – Блок-схема системы связи

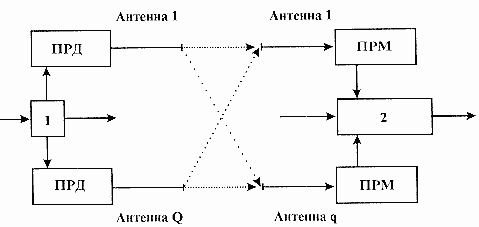

Во втором варианте сигналообразования замирания в элементах кодового слова некоррелированы и сигналы разнесения некоррелированы. Блок-схема такой системы связи приведена на рисунке 2.4.3.

Рисунок 2.4.3 – Блок схема системы связи

Для сравительного рассмотрения взяты: двухантенная система связи (Q=2 антенн на передающей стороне, q=2 антенн на приемной стороне) и четырехантенная система связи (Q=4 антенн на передающей стороне, q=4 антенн на приемной стороне).

Сравнительные характеристики вариантов приведены в табл. 3 (двухантенная система) и 4 (четырехантенная система).

Таблица 3

Примечание. Значения для М(8,4) приведены соответственно для ПЧСКК1 (корр.)/ПЧСКК2 (некорр.)/ПЧСКК3 (некорр.)

Таблица 4

Примечание. М(8,4): в числителе - ПЧСКК4 (корр.),в знаменателе для ПЧСКК5 (некорр.); М(16,8) - ПЧСКК6 (корр.)/ПЧСКК7 (некорр.); М(24,12)-ПЧСКК8 (корр.)/ПЧСКК9 (некорр.)

В табл. 3 собраны данные для следующих вариантов построения двухантенной системы:

ФМ44 - четырехфазная манипуляция (одна антенна излучает символ информации на частоте f1, а вторая антенна дублирует его на частоте f2). При этом обеспечивается четырехкратный разнесенный прием;

ФМ416 - четырехфазная манипуляция (одна антенна повторяет один символ информации на четырех не перекрывающихся по времени частотах, а вторая антенна повторяет его на тех же частотах следующих друг за другом так, чтобы можно было различать повторяющиеся элементы на приемной стороне. При этом обеспечивается шестнадцатикратный разнесенный прием;

М(8,4) кор.(ПЧСКК1) - сигнально-кодовая конструкция на основе расширенного кода Хэмминга, образованная в системе по рисунку 2.4.2.

М(8,4) некор. (ПЧСКК2) - сигнально-кодовая конструкция на основе расширенного кода Хэмминга, образованная в системе по рисунку 2.4.3. Здесь первые два элемента СКК на передаче излучаются первой антенной на отдельных частотах без их временного перекрытия, а другие два элемента СКК - другой антенной на тех же частотах, следующих в другой последовательности для того, чтобы уметь различать все элементы на приеме;

М(8,4) некор. (ПЧСКК3) - сигнально-кодовая конструкция на основе расширенного кода Хэмминга, образованная в системе по рисунку 2.4.3. Здесь каждый элемент СКК на передаче излучается одной антенной на отдельной частоте без их временного перекрытия и дублируется второй антенной на тех же частотах, следующих в другой последовательности для того, чтобы уметь различать все элементы на приеме.
