На рисунке 1.3.3 приведена схема про­хождения короткого импульса мимо поверхности Луны.

Рисунок 1.3.3 - Схема прохождения короткого импульса мимо Луны.

Из рисунка следует, что самый короткий импульс будет создавать вторичное излучение за время прохождения его вдоль всей видимой поверхности Луны, т. е. от точ­ки А до точки Б. Иными словами, импульс будет ра­стянут на время

Эксперименты же показали, что удлинение импуль­сов имеет место, но значительно меньше и составляет 0,3 мсек, причем 70% энергии импульса заключено в первой десятой миллисекунды. Это означает, что диск Луны имеет «темный нимб» и отражение происходит только в небольшой области, находящейся в центре видимого диска. Определено, что на частоте 120 Мгц эффективная по­верхность Луны имеет радиус 1/3 а_Л.

М. П. Долухановым высказано предположение, что отражение импульсов от Луны происходит в основ­ном в пределах первой по­лузоны Френеля и носит не зеркальный, а частично диф­фузный характер ввиду на­личия на поверхности Лу­ны неровностей. Удлинение

импульсов до 0,3 мсек получается из-за отражения от соответствующим образом ориентировочных неровностей на глубине < а_Л = 45 км . На рисунке 1.3.4 показано, что соответствует радиусу отражающей части поверхности Луны около 400 км. Последнее подтверждается тем, что при корот­ких импульсах основное отражение отделено от по­следующих более или менее явно выраженными им­пульсами. Этим объясняется явление так называемых «модуляционных потерь» — уменьшение интенсивности отражения по мере укорочения длительности импульса. При увеличении длительности импульса дополнитель­ные отражения накладываются на основные и интенсивность отражения возрастает.

Рисунок 1.3.4. Отражающая часть поверхности Луны.

Зависимость потерь в тракте распространения от длины волны, учитываемая формулой 1.3.3. Сравнение принятых сигна­лов на волнах 15 и 76 см показало, что мощность шумов в канале на волне 15 см больше примерно на 14 дб, чем на волне 75 см.

Taк как отражение от лунной поверхности проис­ходит в основном в пределах первой полузоны Френеля и носит частично диффузный, то этим объясняется уменьшение эффективного значения коэффициента отражения против теретического значения совершенно гладкой поверхности. Коэффициент отражения по данным экспериментов для длины волны 10 см составляет 0,270,1.

Из первой фазы, когда происходит наиболее интенсивное отражение, следует, что длительность переднего фронта отраженного импульса будет равна длительности посланного импульса. Из второй фазы, когда площадь отражающей поверхности уменьшается, следует, что интенсивность отраженной энергии резко падает. Длительность заднего фронта отраженного импульса определяется временем прохождения электромагнитной энергией расстояния, равного глубине отражающей поверхности (если бы Луна представляла собой идеально гладкий отражатель, эта длительность равнялась бы 11,6 мсек). Форма отраженного импульса u(t) приведена на рисунке 1.3.5.

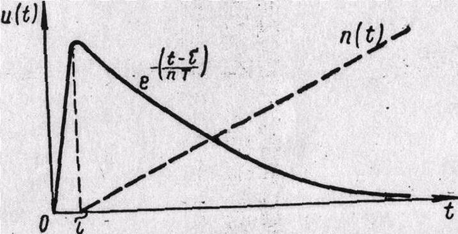

Рисунок 1.3.5. Форма отраженного от Луны импульса.

Задний фронт импульса можно аппроксимировать выражением:

где n(t) – некоторая функция от t, приведенная на рисунке 1.3.5 пунктиром.

Введение в раздел

Первая тропосферная радиорелейная линия была сооружена в США в 1955г. и работала в диапазоне частот 500—700 Мгц с рас­стоянием между соседними станциями около 250 км. В последую­щие годы наметился переход к более высоким частотам (до 5000—6000 Мгц), Дальность связи вследствие большего затухания при распространении радиоволн в этом случае уменьшается, од­нако возрастает пропускная способность системы связи и уменьшаются искажения передаваемой информации. Для повышения на­дежности стали использовать счетверенный прием с пространственным и частотным разнесениями, а также прием более высокой кратности с угловым разнесением. Появились мобильные системы военной радиосвязи. Ведутся интенсивные работы по использова­нию линии ДТР для связи Земля-самолет и Земля-корабль. Раз­витие радиотехники и электроники позволило в последние годы построить линии тропосферной связи на частотах 500—1000 Мгц, с расстоянием между соседними станциями до 800, а в отдельных, благоприятных по условиям распространения радиоволн случаях, и до 1000 км. Для этого потребовалось создать радиопередающие устройства с мощностью до 100 кВт, антенные системы, площадь которых приближается к 2000 м² приемные устройства с шумо­вой температурой 70 - 150°К и специальные устройства, улучшаю­щие пороговые свойства ЧМ. Обычно ширина полосы передавае­мых сигналов на линиях сверхдальнего тропосферного распростра­нения (СТР) не превышает 100—200 кГц. Это позволяет переда­вать по ним 12—24 телефонных канала.

Дальнейшим возможным аспектом использования линии СТР является создание одноканальных линий внутриобластной связи с малыми энергетическими параметрами. Расчеты показывают, что такие линии могут быть весьма экономичными.

Наряду с увеличением длины участков линии развитие систем связи, использующих ДТР, идет по пути расширения полосы пе­редаваемых сигналов. Это достигается, в частности, использованием узконаправленных антенн; хотя увеличения энергетических параметров аппаратуры почти не происходит, так как возрастают по­тери усиления антенн, узкий пучок электромагнитной энергии обе­спечивает малые запаздывания между отдельными компонентами многолучевого сигнала в месте приема и, вследствие этого, малые искажения. Расширение полосы передачи позволило передать по линиям ДТР телевизионные сигналы совместно со звуковым сопровождением. Имеются сообщения о применении на линиях ДТР импульсно-кодовой модуляции. Для расширения полосы частот и уменьшения искажений при использовании дальнего тропосферного распространения УКВ находят применение новейшие методы борь­бы с многолучевостью путем использования сигналов с широкой базой.

2. Тропосферная связь. Основные понятия

Тропосферная радиоволна распространяется между точками земной поверхности по траектории, лежащей в тропосфере. Энергия тропосферной радиоволны короче 100 см рассеивается на неоднородностях тропосферы. При этом часть энергии попадает на приемную антенну РРС, расположенной за пределами прямой видимости на расстоянии 250 ...350 км. Цепочка таких РРС образует тропосферную радиорелейную линию (ТРЛ) (рис. 2.1).На любой РРС устанавливают антенны, приемно-передающую аппаратуру и вспомогательные устройства (аппаратуру телеобслуживания, служебной связи, гарантированного электропитания и др.). Комплекс аппаратуры, обеспечивающий нормальную работу РРЛ (или ТРЛ), называют радиорелейной системой.

Рисунок 2.1 – К пояснению принципа работы ТРЛ

Механизм проведения дальнего распространения радиоволн на УКВ может быть обусловлен многими факторами. Наиболее часто возможно дальнее прохождение с рассеянием радиоволн на неоднородностях тропосферы. Регулярная дальняя связь с использованием рассеяния волн на неоднородностях тропосферы требует высокого энергетического потенциала радиостанций. В любительских условиях при ограниченных размерах антенн и мощности передатчиков регулярная дальняя связь возможна при усилении антенны 10-16 dBd и мощности передатчика 10 Вт на расстояниях до 300-500 км. Сила сигналов невелика и они имеют характерные временные замирания (фединги) Наиболее удачное время для таких тропосферных связей - время после захода солнца. При повышении энергетического потенциала станций (усиление антенн 16-20 dBd pwr 1 KW) радиус подобных связей возрастает до 600-800 км.

В летний период на 2 метровом диапазоне учащается возникновение положительной рефракции. Наиболее часто оно наблюдается в утренние часы, возникая в ясную погоду, после прохладной ночи, при высоком атмосферном давлении, через 20-30 мин после восхода солнца и продолжаясь, порой, до нескольких часов. Сила сигналов существенно выше (на 10-20 dB), чем при тропосферном рассеянии.

Летом, а особенно осенью, возникает канальное тропосферное прохождение. Характерным признаками являются высокое атмосферное давление, начинающее понижаться, наличие атмосферных фронтов. Данное прохождение позволяет проводить связи на расстояния до 1000-2000 км при умеренной мощности , порядка 100 Вт, и антенне с усилением 10-15 dBd.

2.1. Некоторые виды используемых станций и их параметры

Станция Р-423-1

2.2. Сверхдальние тропосферные линии передачи
