где φ_о = 1/q(E_i - F) При записи (6_14) считалось, что в собственном полупроводнике уровень Ферми находится при Eiв (примерно в середине запрещенной зоны). На рис. 84 для точки A вблизи поверхности наблюдается искривление зон (и соответственно Ei), что свидетельствует о наличии поверхностного потенциала φ_s = 1/q(Eis - F) заряда захваченного поверхностными состояниями (Ns). Для поверхностной концентрации электронов n_s и дырок p_s аналогично как в (6_14) можно записать:

(6_15)

Как видно из рис. 84 для т. А φ_s< φ_о и следовательно вблизи поверхности концентрация электронов ниже, чем в объеме, т.е. существует некоторое начальное обеднение поверхности основными носителями заряда.

При подаче на затвор отрицательного потенциала будет происходить дальнейшее обеднение поверхности электронами и при некотором напряжении на структуре (т. B на рис. 84) φ_s станет равным 0. При этом в соответствии с (6_15) для поверхностные концентрации равны: n_s = p_s = n_i. При дальнейшем увеличении отрицательного заряда на затворе будет иметь дальнейшее искривление зон и φ_s изменяет знак, при этом (см. 6_15) p_s> n_s > n_i и n_s < n_i , т.е. на поверхности происходит изменение типа проводимости - инверсия знака носителей на поверхности относительно объем (т. C на рис. 84). И чем больше отрицательный заряд на затворе, тем больше дырочная проводимость на поверхности.) Напряжение на затворе, приводящее к инверсии проводимости, принято называть пороговым (Uп), если |φ_s| = 2(Ec - F).

Если на затвор подать положительное напряжение величина φ_s возрастает соответственно (см. 6_15) концентрация электронов увеличивается. Действительно электрическое поле вблизи поверхности будет притягивать электроны и отталкивать дырки (их концентрации уменьшается). Когда поверхность обогащается основными свободными электронами или дырками (в случае инверсии) ширина ОПЗ стремится к нулю и емкость структуры определяется только толщиной диэлектрика. В этом случае обогащенная свободными носителями поверхность полупроводника ведет себя подобно поверхности металла.

Лекция 20 6.2. 2. МДП транзисторы.

В
основе работы МДП транзистора лежит рассмотренный в предыдущем параграфе эффект управления поверхностной проводимостью и поверхностным током с помощью затвора. Для того, чтобы обеспечить прохождение управляемого тока под затвором создают две электродные области: исток и сток. На рис. 85 показана конструкция МДП транзистора с индуцированным n каналом, схема его включение и графическое обозначение.

Рис. 85. МДП транзистор с индуцированным n каналом.

Полупроводниковые области истока и стока создают из сильно легированного, обладающего хорошей проводимостью, материала, отличающегося по типу от материала базового кристалла. Таким образом при отсутствии напряжения на затворе между истоком и стоком оказываются два встречно включенных диода и соответственно ток в этой цепи будет равен обратному току одного из диодов, т.е. весьма мал и транзистор будет находиться в закрытом состоянии. Для того, чтобы транзистор открылся на затвор необходимо подать такой потенциал относительно потенциала подзатворной области, чтобы на поверхности произошла инверсия проводимости. При этом под затвором индуцируется область n типа, образующая канал соединяющий n⁺ области истока и стока, встречно включенные pn переходы исчезают и в стоковой цепи начинает протекать ток. Напряжение затвора при котором происходит инверсия проводимости подзатворной области и начинает протекать ток называют пороговым (Uп). Стоковый ток тем выше, чем больше индуцированный в канале заряд и соответственно больше проводимость индуцированного канала. При работе транзистора в усилительном режиме полярность напряжения на стоке относительно истока задается такой, чтобы основные носители дрейфовали к стоку на сток подается напряжение такой полярности. Полярность напряжений подаваемых на электроды МДП с индуцированными n и p каналами при их работе в усилительном режиме противоположна. Для n канального транзистора на затвор подается плюс относительно истока, на p канальный транзистор минус. За сток принимается тот электрод к кторому дрейфуют основные носители, т.е. в p канальном транзисторе сток должен быть отрицательным относительно истока и в n канальном положительным (см. рис. 85).

Рис. 86. Вольта мерные характеристики МДП транзистора: выходные (слева) и передаточные (справа)

На рис. 86 представлены вольтамперные характеристики, типичные для МДП транзистора. Получим аналитическое выражение, позволяющее их описать, при этом сделаем следующие основные допущения:

одномерное приближение, т.е. концентрации носителей и потенциалы по сечению канала постоянны,

на поверхности выполняется условие сильной инверсии (Uз > Uп),

заряд на поверхностных состояниях постоянен и не зависит от изгиба зон,

дрейфовые токи значительно больше диффузионных и последними можно пренебречь

подвижность носителей заряда в канале постоянна.

Будем считать, что ось х направлена вдоль канала (рис. 85). Для индуцированного в канале заряда Qi можно записать:

Qi = - C_d[Uз-Uп-U(x)], (6_16)

где U(x) - потенциал в т.х канала. Для наведенной поверхностной проводимости обусловленной зарядом индуцированным зарядом затвора справедливо:

σ_i = qμ_nn_i = - μ_nC_d[Uз-Uп-U(x)] ( 6_17)

Плотность тока в канале:

J_i = σ_iE(x), (6_18)

где E(x) = -dU/dx тогда используя (6_17) и (6_18) для ток стока запишем :

Ic = J_iW = σ_iE(x) W= Wμ_nC_d [Uз-Uп-U] dU/dx, (6_19)

где W - ширина канала. Проинтегрируем (6_19) вдоль канала:

(6_20)

Откуда получим:

Ic = Wμ_nC_d /d[(Uз-Uп)Uс-1/2U_c²] (6_21)

При увеличении напряжения на стоке потенциал U(L) = Uс стремится к Uз и при некотором Uс = Uсo инверсия вблизи стока исчезает, канал перекрывется и заряд в канале становится равным нулю. Дальнейшее увеличение напряжения на стоке не будет приводить к возрастанию тока стока, поскольку все приращение напряжения будет осуществляться за счет на перекрытой ОПЗ пристоковой области канала, таким образом при Uз > Uсо исток-стоковая вольтамперная характеристика будет переходить из крутой области в пологу. Значение Uсо =0 найдем из следующего условия :

Qi(L) = 0 = -C_d (Uз-Uп-Uco] (6_22)

Откуда Uco = Uз - Uп. Подставим это значение Uco вместо Uc в (6_21) и найдем выражение дл выходных вольтамперных характеристик МДП транзистора в пологой области.

(6_23)

Э
то выражение описывает передаточную характеристику для МДП транзистора (см. правый график на рис. 86). Используя (6_23) для получим :

(6_24)

Соответствующий график для зависимости крутизны от напряжения на затворе приведен на рис. 87.

Рис. 87. Зависимость крутизны МДП транзистора с индуцированным напряжение от напряжения на затворе.

К
анал между истоком и стоком можно создать технологическим путем на стадии изготовления МДП транзистора (например вводя соответствующую примесь), такие транзисторы называют транзисторами с встроенным каналом. При подаче напряжения на затвор концентрация носителей в канале будет либо возрастать либо уменьшаться вплоть до полного исчезновения канала и перехода транзистора в запертое (выключенное) состояние, в котором выходные токи будут определяться обратными характеристиками исток-стоковых pn переходов.

Рис. 88. Графическое обозначение МДП транзистора с встроенным каналом и его вольтамперные характеристики: выходные (слева) и передаточные (справа)

Влияние подложки на характеристики МДП транзистора.

Р
ассмотрим влияние подложки на характеристики МДП транзистора.

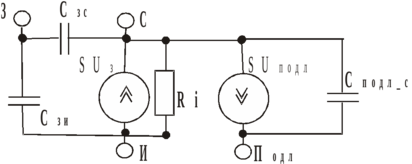

Рис. 89. Включение МДП транзистора с управлением по подложке

Если подложка имеет положительный потенциал относительно стока, как это показано на рис. 89, то этот потенциал будет поднимать потенциал канала, что будет приводить к уменьшению разности потенциалов между затвором и каналом и соответственно будет уменьшаться заряд индуцированный в канале и проводимость канала. Поэтому потенциал подложки подобно потенциалу затвора может управлять проводимостью канала, однако отличие будет заключаться в том, что если увеличение положительного потенциала на затворе будет увеличивать ток стока, то увеличение положительного потенциала на подложке будет приводить к уменьшению тока стока. С учетом этого замечания формулу (6_21) для области крутой ВАХ транзистора можно переписать в следующем виде:

Ic = Wμ_nC_d /{2d[(Uз-Uп-kUподл)Uс-1/2U_c²]}, (6_25)

где коэффициент k зависит от конструктивных особенностей транзистора. В пологой области ВАХ транзистора с учетом влияния подложки, после подстановки в (6_25) Uс = Uс - Uп примут вид :

(6_26)

Усилительные свойства МДП транзистора будут характеризоваться крутизной по подложке:

(6_27)
