Донбасская государственная машиностроительная академия

Кафедра –

Автоматизированные металлургические машины и оборудование

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе по дисциплине

"Технологические линии и комплексы металлургических цехов"

Выполнил

студент группы МО-03-2 А.С. Селедцов

Руководитель работы: Э.П. Грибков

2007

г.Краматорск

Реферат

Расчётно-пояснительная записка содержит стр., 2 таблицы,3 источника, 3 рисунка.

Основная задача данной курсовой работы – выбор цеха холодной прокатки, прокатного стана и разработка технологического процесса для производства листа шириной 1400мм и толщиной 0,35мм из стали 08кп производительностью 800 тысяч тонн в год.

В ходе выполнения работы были рассмотрены станы холодной прокатки различной конструкции и производительности (реверсивные и непрерывные).

Для производства заданного проката был выбран Непрерывный стан 2030 Новолипецкого металлургического комбината. Описание его оборудования так же приводится в расчётно-пояснительной записке.

Графическая часть курсовой работы содержит план расположения оборудования цеха непрерывного стана и графики загрузки клетей прокатного стана.

цех холодная прокатка сталь производительность

ПРОКАТНЫЙ СТАН. НЕПРЕРЫВНЫЙ ТРАВИЛЬНЫЙ АГРЕГАТ. ШЕСТЕРЁННАЯ КЛЕТЬ. ОБЖАТИЕ. СИЛА ПРОКАТКИ. МОЩНОСТЬ ПРОКАТКИ. ЛЕТУЧИЕ НОЖНИЦЫ. МОТАЛКА. ОЧАГ ДЕФОРМАЦИИ. РОЛЬГАНГ.

Содержание

Введение

1 Станы холодной прокатки

1.1 Непрерывный стан 2500 Магнитогорского металлургического комбината

1.2 Непрерывный стан 1700 Мариупольского металлургического комбината им. Ильича

2 Непрерывный стан 2030 Новолипецкого металлургического комбината

3 Расчет энергосиловых параметров холодной прокатки. Математическое обеспечение

4 Определение технологических режимов прокатки листа 0.35×1400

5 Расчет производительности стана

6 Рекомендации по совершенствованию технологии прокатки

Заключение

Перечень ссылок

Приложение А – Графики распределения параметров прокатки по проходам

Приложение Б –Программа для расчёта энергосиловых параметров процесса прокатки

Введение

Основная часть получаемой стали проходит через прокатные цеха и лишь незначительное количество через литейные и кузнечные цеха. Поэтому развитию прокатного производства уделено большое внимание.

Курс «Технологические линии и комплексы металлургических цехов» является специальной дисциплиной, которая формирует у студентов профессиональные знания в области теории и технологии непрерывных металлургических линий и агрегатов.

В результате выполнения курсовой работы должны быть выполнены следующие разделы:

- разработать и описать технологические процессы в целом по участкам (агрегатам) и по отдельным операциям с проработкой вопросов непрерывности технологии;

- осуществить выбор по заданной производительности и размерам поперечного сечения листового проката стана холодной листовой прокатки, из существующих конструкций;

- произвести расчет распределения обжатий по проходам в клетях прокатного стана;

- выполнить расчеты усилий прокатки в каждой клети прокатного стана и мощности электроприводов;

- определить годовую производительность стана;

Выполнить автоматизацию технологических режимов обжатий.

В ходе выполнения курсовой работы закрепляются и расширяются знания, полученные при изучении курса «ТЛКМЦ», появляются навыки в выборе производственного оборудования, расчетах технологических режимов обжатий и энергосиловых параметров прокатки, использование при расчетах электронно-вычислительной техники.

1 Станы холодной прокатки

Способом холодной прокатки получают ленты, листы и полосы наименьшей толщины и шириной до 4600...5000мм.

Основными параметрами широкополосных станов является длина бочки рабочей клети (в непрерывных станах последней клети).

Для производства листовой холоднокатаной стали применяют реверсивные одноклетевые и последовательные многоклетевые станы.

По заданию наиболее подходящими являются 3 стана:

[ 3 ]

1.1 Непрерывный стан 2500 Магнитогорского металлургического комбината

Цех введен в эксплуатацию в 1968 г. Оборудование стана расположено в семи пролетах (рисунок 1).

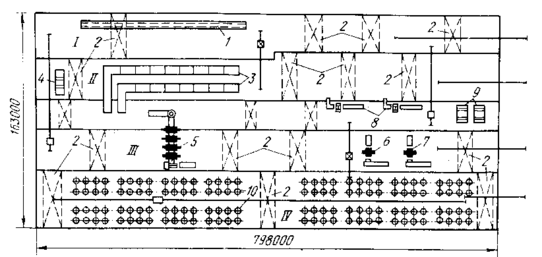

Рисунок 1. Схема основного технологического оборудования стана 2500 Магнитогорского металлургического комбината:

I - пролет склада горячекатаных рулонов, II - пролет НТА, III - пролет стана, IV - пролет колпаковых печей; 1 - конвейер передаточный горячекатаных рулонов, 2 - мостовые краны, 3 - непрерывно-травильные агрегаты, 4 - агрегат поперечной резки горячекатаных рулонов, 5 - рабочая линия стана, 6 - дрессировочный стан, 7 - дрессировочный стан 1700, 8 и 9 - агрегаты продольной и поперечной резки, 10 - колпаковые печи.

Стан предназначен для прокатки в холодном состоянии полос сечением (0,6-2,5) х (1250-2350) мм в  30-т рулон внутренним диаметром 800 мм, наружным  1950 мм из сталей 08Ю, 08кп, 08пс (ГОСТ 9045-80), сталей 08 - 25 всех степеней раскисления с химическим составом по ГОСТ 1050-74 и Ст0 - Ст3 кипящей, полуспокойной и спокойной (ГОСТ 380-71).

1.2 Непрерывный стан 1700 Мариупольского металлургического комбината им. Ильича

Первая очередь цеха холодной прокатки введена в эксплуатацию в 1963 г., оборудование стана расположено в 12 пролетах (Рисунок 2).

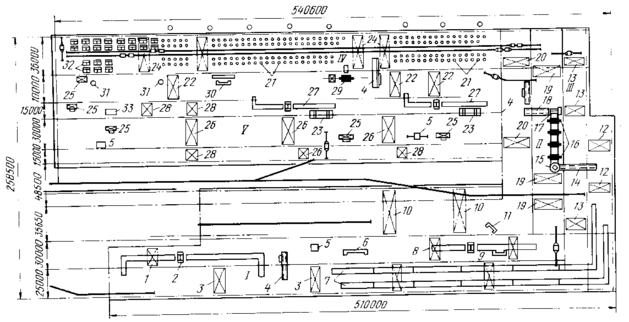

Рисунок 2. Схема расположения основного технологического оборудования стана холодной прокатки 1700 Мариупольского металлургического комбината им. Ильича:

I - склад горячекатаных рулонов, II - пролет стана, III - машинный зал, IV - пролет газовых колпаковых печей, V - склад готовой продукции; 1, 3, 8, 10, 12, 13, 19, 20, 22, 24, 26, 28 - мостовые краны, 2 - агрегат поперечной резки, 4 - конвейеры передаточные с кантователями, с5 - агрегаты упаковки пачек листов, 6 - ножницы, 7 - непрерывно-травильные агрегаты (НТА), 9 - комбинированный агрегат резки, 11 - гильотинные ножницы, 14 - конвейер подачи рулонов к стану, 15 - разматыватель, 16 - рабочая линия станов, 17 - моталка, 18 - конвейер отводящий, 21 - одностопные колпаковые печи, 23 - пакетирующие столы, 25 - весы, 27 - дрессировочные агрегаты, 29 - дрессировочная клеть, 30 - агрегат продольной резки, 31 - агрегаты упаковки рулонов, 32 - двухстопные колпаковые печи, 33 - пакетировочный пресс

Стан предназначен для холодной прокатки полос сечением (0,4-2,0) х (700-1500) мм в рулонах из сталей углеродистых обыкновенного качества (кипящей, спокойной, полуспокойной): Ст1, Ст2, Ст3, Ст4, Ст5; углеродистых качественных конструкционных: 08кп, 08пс, 10кп, 10пс, 10, 15кп, 15пс, 15, 20кп, 20пс, 20, 25, 30, 35, 40, 45; нестареющих 08Ю, 08Фкп; электротехнической стали.

Кипящие и спокойные стали поставляются по ГОСТ: 16523-70, 9045-70, 3560-73, 17715-72, 14918-69, 19851-74 и техническим условиям с химическим составом по ГОСТ 380-71 и 1050-74. Электротехническая сталь поставляется по ГОСТ 210142-75. [ 2 ]

2 Непрерывный стан 2030 Новолипецкого металлургического комбината

Из рассмотренных станов наиболее подходящим является Непрерывный стан 2030

Непрерывный пятиклетевой стан холодной прокатки 2030 предназначен для прокатки полос толщиной 0,35-2,0 мм при бесконечном режиме и 0,35-3,5 мм при порулонном из углеродистых и конструкционных сталей. При стане размещены: склад горячекатаных рулонов, травильное отделение, участок отделки горячекатаной продукции, термическое отделение и участки для отделки холоднокатаных листов и покрытий (рисунок 3).

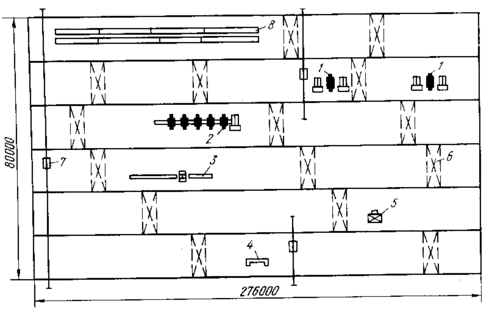

Рисунок 3. Схема основного технологического оборудования стана холодной прокатки 2030 Новолипецкого металлургического комбината:

1 - дрессировочные станы 2030; 2 - линия стана 2030; 3 - агрегат резки полосы; 4 - гильотинные ножницы; 5 - весы; 6 - мостовые краны; 7 - передаточная тележка; 8 - агрегаты непрерывного травления.

Подготовка металла к прокатке

Заготовкой для прокатки служат горячекатаные травленые полосы в рулонах, поступающие со стана 2000 горячей прокатки. Толщина полосы 1,8-6,0 мм, ширина 900-1850 мм.

В цехе установлены два агрегата непрерывного травления для удаления механической ломкой и химическим растворением в растворах соляной кислоты окалины с поверхности горячекатаных полос из углеродистой стали, свернутых в рулон.

Основные габариты агрегата: ширина 12 м, высота 10,95 м, длина 323 м, заглубление 9,6 м. Каждый агрегат включает: разматыватель рулонов, стыкосварочную машину, накопитель, ванны для травления, нейтрализации, промывки и очистки полос, сушильный агрегат, а также установку регенерации растворов.

Горячекатаные рулоны мостовым краном подают в вертикальном положении на устройство для транспортировки, кантуют в горизонтальное положение и выдают на приемную часть разматывателя.

В устройство для транспортировки рулонов входят: пластинчатый длиной 49,2 м транспортер с шагающими балками для 14 рулонов, измеритель ширины, кантователь грузоподъемностью 440 кН, транспортер с шагающей балкой для трех рулонов, машина для удаления обвязочной ленты, загрузочный цепной конвейер для пяти рулонов общей длиной 19,4 м (скорость транспортирования 9 м/мин), гидравлическая установка для обеспечения устройств транспортировки рулонов гидравлическим маслом с давлением 14 МПа.

Входная часть предназначена для размотки рулонов, обрезки передних и задних концов, вырезки дефектов, сварки полос встык для получения непрерывной полосы перед травлением. Загрузочная тележка имеет привод подъема от двух гидроцилиндров 280/160 и 1200 мм, привод перемещения - от 12-кВт двигателя постоянного тока.

Консольный четырехступенчатый разматыватель предназначен для размещения рулона, центрования по оси травильной линии и размотки полосы сверху. Отгибатель переднего конца полосы, тянущий и правильный агрегат служат для подачи переднего конца полосы от разматывателя до гильотинных ножниц, правки полосы и после обрезки подачи к сварочной машине. Толщина разрезаемого на ножницах металла 6,0 мм, ширина 1950 мм, максимальное усилие реза 625 МН, ход подвижного ножа 100 мм.

Тип стыкосварочной машины SBS 80/1600/19Н со сварочным трансформатором мощностью 1,6 МВт, усилием осадки 780 кН при давлении 10 МПа. Максимальная ширина свариваемой полосы 1,9 м.

Комплект натяжных роликов служит для разматывания полосы с разматывателей после сварки и для создания натяжения полосы в петлевом устройстве (четыре ролика диаметром 1,3 м, длиной бочки 2,1 м, три ролика имеют диаметр 254 мм, длину 600 м). Ролики облицованы полиуретаном.

Входное петлевое устройство предназначено для создания запаса полосы, обеспечивающего непрерывную работу агрегата при переходе с одного разматывателя на другой, а также подготовки, сварки концов полос и обработки сварочного шва. Горизонтальные петли (6 ветвей) располагаются под травильными ваннами. Нижняя часть петли поддерживается рольгангами, а верхняя тележкой и роликами поворотных устройств. Петлевых тележек и направляющих роликов по три. Запас полосы 720 мм, скорость тележки 130 м/мин, натяжение, создаваемое приводами петлевых тележек 45,8-84,0 КН. Привод петлевого устройства от двух двигателей мощностью 0-530/530 кВт, число оборотов 0-750/775 в мин.

Вспомогательная лебедка служит для заправки полосы и сведения концов в случае обрыва. Машина правки растяжением предназначена для предварительного механического удаления окалины с полосы и создания необходимой планшетности. Число роликов - четыре, диаметр 1,3 м, длина бочки 2,1 м, твердость 15-мм полиуретанового покрытия HSh 95±3 ед. Количество рабочих валков - три, максимальный диаметр 76 мм, минимальный 67 мм. В одной кассете по оси I - 12 опорных роликов максимальным диаметром 134,5 мм, минимальным 125,5 мм, шириной 120 мм, по оси II - 11 роликов шириной 120 мм и два шириной 30 мм. При работе узлов тянущих и правильных роликов, сварочной машины и машины правки растяжением окалина, пыль и металлические частицы отсасываются воздушным потоком через рукавные фильтры вниз и при помощи шнека подаются в установленные рядом короба.

Кислотная ванна состоит из пяти секций общей длиной 133,275 м, шириной 2,5 м и глубиной 0,9 м. Снаружи ванны - ребра жесткости из профильной стали, изнутри - 4-мм слой эбонита, стены футерованы кислотоупорным кирпичом и плитками из плавленого базальта. Между секциями ванны установлены гранитные блоки и гуммированные ролики отжима травильного раствора диаметром 345 мм, длиной бочки 2,3 м. Подъем и прижим роликов - от 12 пневмоцилиндров. Для травления металла применяют техническую синтетическую 32 % соляную кислоту. Состав травильного раствора - 200 г/л суммарной кислоты. Количество циркулирующего раствора - 250 м³.
