4.Расчетная часть

4.1. Расчет наматывателя, тормозного устройства и перематывателя

В целях сохранности фильмокопий особое внимание должно быть уделено наматывающему и тормозному устройству, обеспечивающих плотную намотку рулонов, в которых отсутствует межвитковое скольжение, а усилия на межперфорационные перемычки не должны превышать 5Н. К наматывающим устройствам предъявляются следующие требования:

1. Наматывающее устройство должно обеспечивать формирование рулона заданной емкости и плотности без затягивания витков.

2. Наматывающее устройство должно обеспечивать постоянную в пределах рулона и не превышающую допустимых значений нагрузки на межперфорационные перемычки наматываемой кинопленки.

3. Наматывание кинопленки должно производиться плавно без рывков.

Аналогичные требования предъявляются и к тормозному устройству, когда оно работает в режиме перемотки.

Исходные данные:

• формат киноленты – 35 (мм)

• емкость рулона – 1800 (м)

• скорость наматываемой киноленты – 0,456 (м/с)

• максимальное натяжение киноленты – 8 (Н)

• скорость перематываемой ленты – 6 (м/с)

• толщина киноленты – 1,6 ^. 10^-4 (м).

4.1.1. Выбор радиуса сердечника

Выбор начального радиуса рулона имеет важное значение. Известно, что с увеличением начального радиуса R₀ снижается характеристический коэффициент N для разных типов наматывателей. Увеличение R₀ целесообразно и для создания условий наматывания рулона без затягивания витков. Оптимальное соотношение конечного R_К и начального R₀ радиусов рулонов равно двум. Конечный радиус рулона определяем по формуле:

где S – толщина киноленты;

L_K – емкость рулона.

Если задаться соотношением ________ , то получим выражение для оптимального радиуса сердечника:

_________________________-

_________________________

В рулоне, наматываемом на сердечник такого радиуса, должно отсутствовать затягивание витков. В литературе [5] приведена таблица размеров, применяемых в соответствии с ГОСТ 11669-75 сердечников. Из нее видно, что ни один из применяемых сердечников не обеспечивает оптимальных условий наматывания киноленты.

Поэтому принимаем __________

Рассчитываем конечный радиус рулона:

___________________________

4.1.2. Выбор величины минимального натяжения ленты

В кинопроекционной аппаратуре эксплуатируется, как правило, сильнокоробленая лента, обладающая большой величиной жесткости на изгиб. Поэтому, чтобы достигнуть оптимальной плотности рулона, необходимо обеспечить большие величины натяжения киноленты. В процессе эксплуатации фильмокопии подвергаются многократному перематыванию на кинопроекторе или перематывателе. В этом случае требования к плотности рулона также высоки, что и обеспечивает высокие значения ___________

Исходя из сказанного, выбираем ___________ , обеспечивающую плотность рулона 96%.

4.1.3. Условия отсутствия затягивания витков в формируемом рулоне

Причиной возникновения затягивания витков в наматываемом рулоне, как показали многочисленные исследования, являются, в основном, такие дефекты киноленты, как сабельность и коробленность. Вследствие этих дефектов при наматывании киноленты в рулон имеет место неплотное прилегание витков друг к другу, что делает возможным их затягивание.

Подробный анализ этого процесса, выполненный А.М.Мелик-Степаняном и подтвержденный экспериментально на кафедре киновидеоаппаратуры, позволил найти условия, при которых возможно наматывание рулона без затягивания витков. Важно отметить, что при этом нет необходимости полностью устранять межвитковое пространство в формируемом рулоне – для этого требуются чрезмерно высокие значения натяжения ленты (порядка 70-80 Н). Достаточно достичь равновесия моментов, с одной стороны, развиваемого наматывателем, с другой стороны - моментов трения между витками в процессе наматывания всего рулона.

Исходя из этого, было получено выражение для граничных условий затягивания витков в наматываемом рулоне [1]:

, (4.1)

где Т_к – конечное натяжение наматываемой ленты;

R₀, R_к – конечный и начальный радиусы рулона;

ρ_n – радиус формируемого витка.

Коэффициенты А и а характеризуют физико – механические свойства наматываемой ленты:

А=9,8ּВּγּμ,

Где В – ширина киноленты;

γ – удельная плотность ее материала;

μ – коэффициент трения между витками.

а=2ּπּμ+1.

Подставим числовые значения в выражение (4.1):

Таблица 4.1

Расчет граничной кривой наматывателя

R,м	Tгр,Н
0,1	5,32
0,11	4,74
0,12	4,25
0,13	3,81
0,14	3,41
0,15	3,04
0,16	2,69
0,17	2,36
0,18	2,05
0,19	1,74
0,2	1,45

Н

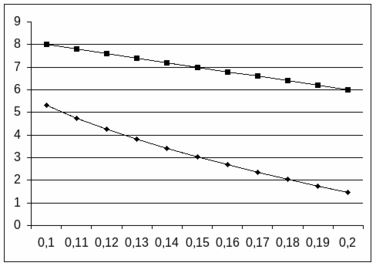

а (рис.4.1) показана кривая Т_гр, ограничивающая зону скольжения, или так называемая “граничная кривая”, которая получена из выражения (4.1).

Рис.4.1.

Предварительно выбираем характеристику наматывателя в виде прямой, проходящей через точки Т_нач=8 Н и Т_кон=6 Н.

Вывод: так как характеристика наматывателя расположена выше граничной кривой, то затягивания витков не происходит.

4.2.Расчет наматывающего электродвигателя глубокого скольжения (ЭДГС)

Выражение характеристики наматывателя – ЭДГС в общем виде:

, (4.2)

где М₀ – статический момент электродвигателя(начальный момент, когда ротор находится в покое);

n_x – число оборотов ротора электродвигателя на холостом ходу;

i – передаточное отношение редуктора;

η – КПД редуктора;

V_л – скорость движения киноленты в установившемся режиме.

Для определения рабочего участка введем понятие "коэффициент начального скольжения а ".

, (4.3)

где n₀ – число оборотов вала электродвигателя в начале намотки рулона.

Тогда

, (4.4)

причем

, (4.5)

Нетрудно видеть, что при а=2 D_э= D₀, т.е. начало характеристики будет совмещено с экстремальной точкой, а вид характеристики – убывающий. Анализ показывает, что с возрастанием а величина N также возрастает и, следовательно, целесообразно при выборе параметров наматывающего электродвигателя руководствоваться величиной а=2, т.е. началом рабочего участка D₀= D_э.

Тогда выражение для характеристики наматывателя приобретет более простой вид:

, (4.6)

причем передаточное отношение редуктора можно определить из выражения

. (4.7)

Или, учитывая, что а=2,

. (4.8)

Максимальное натяжение, развиваемое наматывающим электродвигателем, определяется из выражения

. (4.9)

Характеристический коэффициент наматывающего электродвигателя, работающего в таком режиме, определяется следующим образом:

. (4.10)

Рассчитаем наматывающий электродвигатель.

Исходные данные: формат киноленты 35 мм; емкость рулона L_к=600 м; минимальное натяжение ленты T_min=6 Н; диаметр сердечника D₀=0,2 м; скорость движения ленты V_л=0,456 м/с; толщина киноленты s=0,15ּ10^-3 м; КПД редуктора η=0,9.

1. Определим конечный диаметр рулона D_к:

; (4.11)

D_к=0,393 м.

1. Выберем предварительно электродвигатель глубокого скольжения, который устраивает нас числом оборотов холостого хода (n_x) и габаритами (см. табл.4.1[1]).

Пусть, достаточно приемлемым будет n_x=1400 об/мин.

Пригоден такой электродвигатель, статический момент М₀ которого будет достаточным для обеспечения требуемой величины натяжения ленты.

Поэтому дальнейший ход расчета будет следующим:

1. Определим необходимое передаточное отношение редуктора, воспользовавшись выражением (4.8), подставив все необходимые данные:

i=16,07.

Округлим i до целого числа. Возьмем i=16.

1. Исходя из того, что нам задано Т_min, и помня, что требуется убывающая характеристика наматывателя, будем иметь в виду, что Т_min= Т_к. Тогда, подставив в выражение (4.6) D=D_к, найдем необходимое значение момента электродвигателя М₀:

; (4.12)

М₀=0,11 Нּм.

По имеющимся теперь М₀ и n_x выберем электродвигатель. В данном случае нам подходит ЭДГС АСМ_400 (см. табл.4.1[1]). Его размеры следующие: D=60 мм, l=120 мм.

1. Найдем максимальное значение натяжения, так как D_э=D₀, то

; (4.13)

Т_нач=7,92 Н.

1. Найдем значение характеристического коэффициента N, который определим, воспользовавшись выражением (4.10):

N=1,32.

1. Найдем выражение характеристики наматывателя – ЭДГС в общем виде, воспользовавшись выражением (4.2):

Таблица 4.2

Расчет характеристики ЭДГС наматывателя

D,м	T,H	Tгр,Н
0,2	7,92	5,32
0,22	7,85	4,74
0,24	7,7	4,25
0,26	7,5	3,81
0,28	7,27	3,41
0,3	7,04	3,04
0,32	6,81	2,69
0,34	6,58	2,36
0,36	6,36	2,05
0,38	6,14	1,74
0,393	6	1,45

На (рис.4.2) показана характеристика ЭДГС наматывателя.
