Коэффициент эффективности тормозных сил передних тормозных механизмов

Графическая зависимость коэффициентов эффективности тормозных механизмов от величины коэффициента трения представлена на рис. 1.

Рисунок 1 - График статической характеристики

3.2 Определение показателей износостойкости тормозных механизмов

Удельная нагрузка, приходящаяся на тормозные накладки, определяется по формуле:

; (3.14)

где – суммарная площадь тормозных накладок, ,

.

Для передних тормозных механизмов:

Для задних тормозных механизмов:

Удельная работа трения определяется по формуле:

(3.15)

где - скорость автомобиля, = 60 км/ч = 16,67 м/с;

;

;

Нагрев тормозного барабана (диска) за одно торможение определяется по формуле:

; (3.16)

где – масса, приходящаяся на тормозящее колесо, кг;

G_б – масса барабана (диска), кг;

с – удельная теплоемкость чугуна, .

С - для диска;

С - для барабана;

По формулам (3.14) и (3.15) строим графики зависимостей удельной работы трения и нагрева тормозного барабана (диска) в зависимости от начальной скорости торможения.

Таблица 3.2

, м/с	,	,	, С	, С
10	14	10	0,09	0,05
20	57	40	0,36	0,18
30	129	90	0,80	0,41
40	229	160	1,43	0,73
50	358	249	2,23	1,15
60	516	359	3,22	1,65
70	701	489	4,38	2,24
80	916	638	5,72	2,93
90	1160	808	7,24	3,71
100	1432	998	8,94	4,58

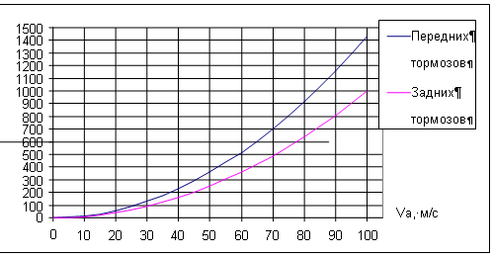

Рисунок 2 – Зависимость удельной работы трения от начальной скорости торможения:

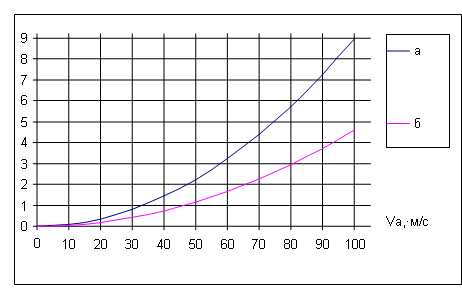

Рисунок 3 – Зависимость температуры нагрева тормозного барабана - (а) и диска – (б) от начальной скорости торможения.

3.3 Расчет тормозного привода

Проверочный расчет гидравлического привода следует производить при давлении, соответствующем аварийному торможению P₀=10МПа.

Усилие на тормозной педали определяется по формуле:

(3.17)

где η_н – КПД привода, принимаем ;

i_п = 3 – передаточное число педального привода;

- диаметр главного тормозного цилиндра;

- давление в тормозной системе;

Общее силовое передаточное число привода определяется по формуле:

, (3.18)

где – сумма сил, приложенных к колодкам всех тормозных механизмов.

Силы, приложенные к колодкам тормозных механизмов, рассчитываются

по формуле:

; (3.19)

Таким образом,

.

Ход педали определяется по формуле:

(3.20)

где d_рз и d_рп – диаметры рабочих цилиндров задних и передних колес, мм;

δ_з и δ_п – перемещение поршней цилиндров задних и передних колес, мм;

η₀ – коэффициент, учитывающий объемное расширение привода ;

S₀ – свободный ход педали, принимаем 7 мм ;

A – параметр, учитывающий число тормозных механизмов, для двухосных автомобилей А=2

Принимаем:

=20,64мм;

=0,3мм;

=48мм;

=0,15мм;

=22мм;

;

=3;

3.4 График оптимального распределения тормозных сил по осям

При оптимальном соотношении тормозных сил на колесах передней и задней осей автомобиля тормозной путь – минимальный. Соотношение тормозных сил, близкое к оптимальному, обеспечивается регулятором.

Тормозные силы на осях определяются по формулам:

(3.21)

(3. 22)

По формулам (3.21), (3.22) строим графики зависимости тормозных сил на осях при различных значениях коэффициента сцепления. Результаты расчетов заносим в табл. 3.3

Таблица 3.3

	0,2	0,4	0,6	0,8	1
Снаряженная масса
	1264,45	2734,42	4409,9	6290,9	8377,42
	903,93	1602,33	2095,23	2382,6	2464,46
Полная масса
	1472,7	3181,4	5126,14	7306,88	9723,65
	1489,55	2743,1	3760,61	4542,12	5087,6

Для автомобиля Москвич-2140 значения расчетных параметров приведены в таблице 3.4

Таблица 3.4 - Значения расчетных параметров

Марка автомобиля	Груженый автомобиль				Автомобиль без груза
	Вес в Н	a, м	b, м	, м		Вес в Н	a, м	b, м	, м
Москвич-2140	14450	1,335	1,125	0,49		10450	1,156	1,334	0,59

Графики распределения тормозных сил приведены на рисунке 4.

, Н

, Н

Рисунок 4 – Графики оптимального распределения тормозных сил.

4 Подвеска

4.1 Определение показателей плавности хода

Основными измерителями плавности хода (ГОСТ 37091) являются: для легковых автомобилей – среднеквадратичные значения виброускорений низкой и высокой частот;

для грузовых автомобилей – допустимая по уровню вибронагруженности автомобиля предельная скорость на неровной дороге.

Низкая частота колебаний автомобиля должна лежать в пределах:

- легковых автомобилей – 0,8 -1,2 Гц;

- грузовых автомобилей -1,2 -1,5 Гц.

Собственная низкая частота колебаний автомобиля определяется:

, (4.1)

где _z – частота свободных колебаний, Гц;

f_ст – статический прогиб подвески, м.

f_ст = G /C, (4.2)

где G – статическая весовая нагрузка на подвеску данного моста, Н;

C – жёсткость подвески, Н/м.

Жесткость передней и задней подвески соответственно, (Н/м),

(Н/м)

f_ст1 = 5600/46500 = 0,12 (м);

f_ст2 = 4850/42500 = 0,114 (м).

Подставив данные значения в формулу (4.1)) получим:

(4.3)

Конструктивно низкая частота колебаний определяется по формуле

(4.4)

где: - жесткость передней или задней подвески;

- величина подрессоренной массы.

Принимаем: 2 =46,5кН/м;

2 =42,5кН/м;

=820кН;

;

;

Высокая частота колебаний определяется по формуле:

, (4.5)

где: - жесткость шин;

- величина неподрессоренной массы автомобиля.

Принимаем: =320кН/м;

=360кН/м;

=112кН;

=120кН;

4.2 Расчет упругих элементов подвески

Схема сил, действующая на подвеску, представлена на рисунке 1

Зависимая подвеска Независимая двухрычажная подвеска

Рисунок 1 - Схема сил, действующих на подвеску

Зависимая подвеска (задняя)

Нагрузка на упругий элемент определяется по формуле:

(4.6)

где: - нормальная реакция;

- нагрузка от массы колеса и моста.

Принимаем: =3797,5

=499,8

Подставив данные значения в формулу (4.6) получим:

Независимая двухрычажная подвеска (передняя).

Нагрузка на упругий элемент определяется по формуле:

(4.7)

где: - нагрузка от массы колеса и массы направляющего устройства.

Принимаем: =161,7Н

=0,364м

=0,18м

Подставив значения в формулу (4.7) получим:

Расчет металлического упругого элемента

В передней подвеске упругий элемент - пружина.

Напряжение кручения пружины определяем по формуле:
