Производительность экскаватора Э0-3322Б при разработке выемок и погрузке грунта в автомобили-самосвалы приведена в табл.2.

Таблица 2

Производительность		Нормальная рукоять при ковше емкостью, м		Удлиненная рукоять при ковше емкостью, м
	0,5	0,63	0,2	0,4	0,2
Техническая, м /ч, в грунтах
II группы	78,3	100,0	-	-	31,2
IV группы	47,2	-	19,0	37,8	-
Эксплуатационная, м /ч, в грунтах
II группы	31,3	40,0	-	-	12,5
IV группы	18,9	-	7,6	15,1	-

4 ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

Основные указания по производству работ

До начала земляных работ предварительно производят планировку поверхности бульдозером, инструментальную разбивку выемки, прокладывают землевозные дороги.

Разрабатывают грунт в выемке лобовым забоем. Откос лобовой стенки забоя принят равным 1:0,5;

При разработке грунта ось проходки экскаватора совмещена с осью выемки.

Автомобили-самосвалы под погрузку подаст задним ходом устанавливают в соответствии со СНиП на расстоянии 1 м от бровки траншеи с таким расчетом, чтобы угол поворота экскаватора не превышал 70°. При этом учитывают, что радиус выгрузки экскаватора R (высота выгрузки 2,4 м); выгрузка в автомобили-самосвалы ЗИЛ-ММЗ-555 составляет: с нормальной рукоятью и ковшами емкостью 0,5 и 0,63 м - 6,6 м; с нормальной рукоятью и ковшом 0,2 м - 6,7 м; с удлиненной рукоятью и ковшом емкостью 0,4 м - 7,7 м; с удлиненной рукоятью и ковшом 0,2 м -7,6 м.

Откосы боковых стенок выемок, разрабатываемых экскаватором, должны приниматься в соответствии со СНиП в зависимости от вида грунта и глубины выемки.

Технологическая схема на разработку грунта экскаватором Э0-3322Б приведена на рис.16.

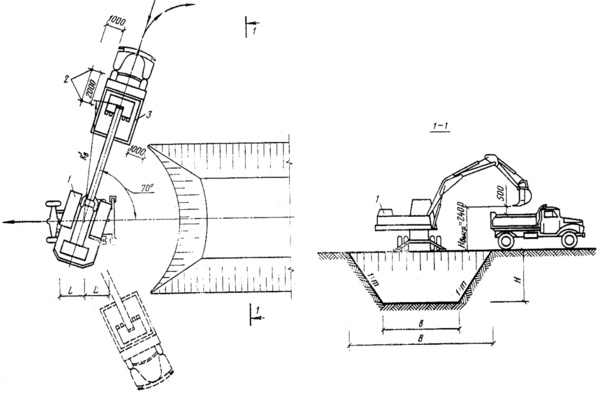

Рис.16. Схема разработки грунта в выемках экскаватором Э0-3322Б:

1 - экскаватор ЭО-3322Б; 2 - вешки; 3 - автомобиль - самосвал ЗИЛ-ММЗ 555

5 ТРЕБОВАНИЯ К КАЧЕСТВУ ВЫПОЛНЕНИЯ РАБОТ

Схема операционного контроля качества

Разработка котлованов экскаватором

Состав операций и средства контроля

Этапы работ	Контролируемые операции	Контроль (метод, объем)	Документация
Подготовительные работы	Проверить: - выполнение вертикальной планировки поверхности строительной площадки (при необходимости); - разбивку осей сооружения и границ котлована.	Визуальный Измерительный	Общий журнал работ
Механизированная разработка грунта	Контролировать: - отклонения отметок дна котлована от проектных; - вид и характеристики вскрытого грунта естественных оснований; - размеры котлована в плане; - крутизну откосов.	Измерительный, точки измерений устанавливаются случайным образом; на принимаемый участок 1020 измерений Технический осмотр всей поверхности основания Измерительный То же	Общий журнал работ
Приемка выполненных работ	Проверить: - геометрические размеры котлована; - отметки и уклоны дна котлована; - крутизну откосов котлована; - качество грунтов основания (при необходимости).	Измерительный То же “ Технический осмотр всей поверхности основания	Акт освидетельствования скрытых работ
	Контрольно-измерительный инструмент: нивелир, рулетка, теодолит, шаблон.
	Операционный контроль осуществляют: мастер (прораб), геодезист - в процессе работ Приемочный контроль осуществляют: работники службы качества, мастер (прораб), представители технадзора заказчика.

Технические требования

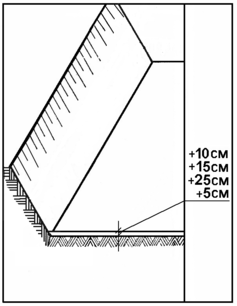

Размеры котлованов по дну в натуре должны быть не менее установленных проектом. Минимальная ширина котлованов должна быть не менее ширины конструкции + 0,2 м с каждой стороны, при необходимости передвижения людей в пазухе - не менее 0,6 м. Котлованы следует разрабатывать, как правило, до проектной отметки с сохранением природного сложения грунтов основания. Отклонения отметок дна котлованов в местах устройства фундаментов и укладки конструкций: - при окончательной разработке не должны превышать 5 см; - при черновой разработке не должны превышать данных, приведенных в таблице:

Вид механизма для разработки грунта	Предельные отклонения, см	Число измерений
1)одноковшовыми экскаваторами, оснащенными ковшами с зубьями
а) с механическим приводом по видам оборудования:
- драглайн;	+ 25	20
- прямая лопата;	+ 10	15
- обратная лопата;	+ 15	10
б) с гидравлическим приводом;	+ 10	10
2) одноковшовыми экскаваторами, оснащенными планировочными ковшами, зачистным оборудованием и др. специальным оборудованием для планировочных работ, экскаваторами-планировщиками;	+ 5	5

На устройство оснований под конструкции следует составлять акт освидетельствования скрытых работ.

Не допускается:

размыв, размягчение, разрыхление или промерзание верхнего слоя грунта основания толщиной более 3 см.

6 ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ И ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

При работе на экскаваторах следует руководствоваться СНиП 12-04-2002 "Безопасность труда в строительстве. Часть 2. Строительное производство" и СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования" , а также правилами, изложенными в инструкции по эксплуатации экскаватора. В забое экскаватор необходимо устанавливать на ровной спланированной площадке. Работа на уклонах не разрешается.

При работе прямой лопатой в высоком забое необходимо удалять находящиеся сверху козырьки и крупные камни, поскольку при осыпании грунта они могут повредить экскаватор и стать причиной несчастного случая.

Запрещается нахождение людей и производство каких-либо других работ в зоне действия экскаватора; путь передвижения экскаватора в пределах строительной площадки должен быть заранее спланирован, а на слабых грунтах усилен инвентарными щитами.

Производство земляных работ в зоне расположения подземных коммуникаций (газопроводов, электрокабелей и др.) допускается только с письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций. К разрешению должен быть приложен план (схема) с указанием расположения и глубины заложения коммуникаций. До начала работ необходимо установить знаки, указывающие место расположения подземных коммуникаций.

При приближении к подземным коммуникациям земляные работы должны производиться под наблюдением прораба или мастера, а в непосредственной близости от газопровода и кабелей, находящихся под напряжением, кроме того, под наблюдением работников газового хозяйства и электрохозяйства.

Разработка грунта в непосредственной близости от действующих подземных коммуникаций допускается только вручную лопатами; использовать ломы, кирки и пневмомашины запрещается.

Погрузка грунта в самосвалы экскаватором должна производиться со стороны заднего или бокового бока самосвала. Нахождение людей во время погрузки между экскаватором и транспортным средством запрещается.

Во время перерывов в работе ковш экскаватора должен быть опущен на землю. После окончания работы машинист экскаватора обязан не только прочно установить ковш, но и затормозить экскаватор.

В пределах призмы обрушения запрещаются складирование материалов, движение и установка строительных машин и транспорта, а также установка столбов линий связи.

Производство работ в траншеях и котлованах, подвергающихся увлажнению после их полного или частичного отрытия, допускается в том случае, если будут приняты меры предосторожности против обрушения грунта. Для этого прорабу или мастеру необходимо тщательно осмотреть состояние откосов перед началом работы каждой смены; необходимо обрушить грунт в местах обнаружения нависей и трещин у бровок и на откосах; временно прекратить работы до высыхания грунта; уменьшить крутизну откосов на участке, где производство работ является неотложным.
