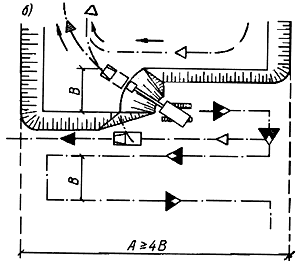

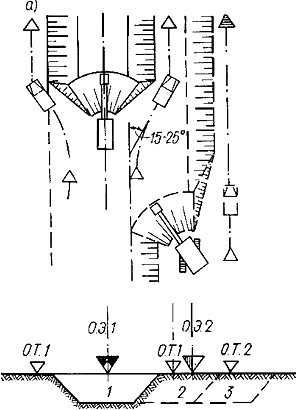

Рис.7. Схемы проходок экскаватора с обратной лопатой или драглайна:
а - при торцовой проходке и последующих боковых проходках:
О.Э.1 - О.Э.З - стоянки экскаватора; О.Т.1 - О.Т.З - стоянки транспорта;
1-3 - последовательность проходок экскаватора;
б - при поперечных проходках
Наиболее целесообразно применять экскаватор с обратной лопатой для отрывки траншей глубиной до 6 м и небольших котлованов глубиной до 4 м (например, под фундаменты отдельных колонн).
Для торцовой и боковой проходок организация работ драглайна и обратной лопаты аналогична. При этом сохраняется такое же соотношение максимальной глубины резания. Драглайн обычно передвигается между очередными стоянками на 1/5 длины стрелы. Так как ковш драглайна гибко подвешен к стреле, для него весьма эффективной является челночная схема работы (рис.8). В этой схеме предусмотрено, что автосамосвал подходит к месту загрузки по дну забоя и загружается попеременными черпаниями ковша по обе стороны от кузова. Угол поворота экскаватора при погрузке по продольно-челночной схеме приближается к 0°, а при поперечно-челночной - к 15...20°, при этом продолжительность разгрузки уменьшается, так как ковш опорожняется без прекращения поворотного движения экскаватора в момент переноса ковша над кузовом машины. Благодаря этому общая продолжительность рабочего цикла экскаватора
снижается на 20...26%.
При разработке грунтов I и II групп экскаватор, оборудованный грейферным ковшом, должен быть так расположен относительно траншеи, чтобы угол его поворота не превышал 70...90°. Грейфер на новую стоянку передвигается на 1/4 длины стрелы.

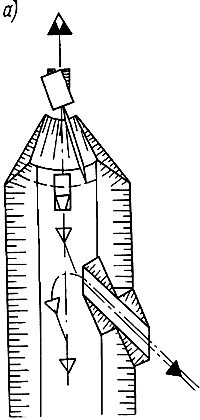

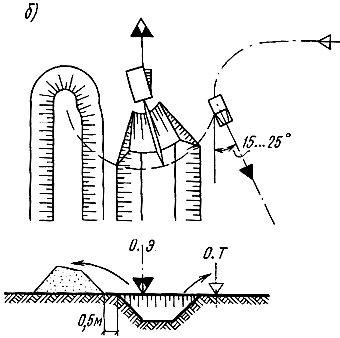

Рис.8. Схемы работы драглайна челночным способом.
а - при погрузке грунта в транспорт, подаваемый по дну забоя;
б - при погрузке грунта в транспорт, подаваемый на уровне стоянки экскаватора, и во временный отвал
Экскаваторы отрывают котлованы и траншеи на глубину, несколько меньшую проектной, оставляя так называемый недобор. Недобор (5...10 см) оставляют, чтобы избежать повреждения основания и не допустить переборов грунта. Для повышения эффективности работы экскаваторов применяют скребковый нож, насаженный на ковш экскаватора. Это приспособление позволяет механизировать операции по зачистке дна котлованов и траншей и вести их с погрешностью не более
2см, что исключает необходимость ручных доработок.
3 ЭКСКАВАТОР Э0-3322Б
ЭКСКАВАТОР Э0-3322Б (рис.9) предназначен для разработки грунта 1-4 групп, отрывки колодцев и других местных выемок, погрузки предварительно разрыхленного грунта 4 5 групп мёрзлого грунта, а также сыпучих материалов из штабеля и других работ в условиях умеренного климата при температуре окружающего воздуха от -40 до +40 °С.
Техническая характеристика
Наибольшая скорость передвижения, км/ч .....................19,66
Наибольший преодолеваемый подъем, град......................22
Номинальная, мощность, л.с...............................................75
Номинальный расход гидрожидкости, л/мин......................330
Номинальное давление в гидросистеме, МПа......................16
Экскаватор поставляется потребителям, оборудованный обратной лопатой с ковшом вместимостью 0,5 м
.
По заказам потребителей заводом-изготовителем могут быть поставлены следующие виды сменных рабочих органов. К оборудованию обратная лопата: ковши емкостью 0,4; 0,63 и 0,2 м ; ковш профильной емкостью е 0,5 м ; гидромолот СП-71; рыхлитель статического действия; удлиненная рукоять.

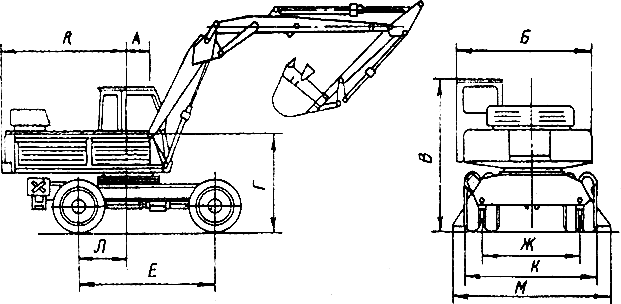

Рис.9. Схема экскаватора Э0-3322Б
R - радиус вращения хвостовой части, м+.................................2,8
Б - ширина поворотной платформы (по кабине) ,м+.................2,66
В - высота по кабине, м.............................................................3,14
Г - высота оси пяти стрелы, м...............,..................................1,96
A - расстояние от оси пяты стрелы до оси вращения, м+.......0,45
Е - база, м...................................................................................2,8
Ж - колея, м.................................................................................2,04
К - ширина ходовой части, м........................................................2,7
Л - от оси вращения экскаватора до оси задних колес, м+..++1
М - ширина при работе на выносных опорах, м+.......................1,3
К грейферному оборудованию: грейферные ковши двухчелюстные емкостью 0,32 м и 0,5 м ; грейферный ковш емкостью 0,35/0,5 м .
К оборудованию прямого копания - ковши емкостью 0,57 и 1 м .
Схемы и кинематические параметры рабочей зоны экскаватора Э0-3322Б с оборудованием обратная лопата, грейферным оборудованием, оборудованием прямого копания и различными рабочими органами приведены на рис.10-15.

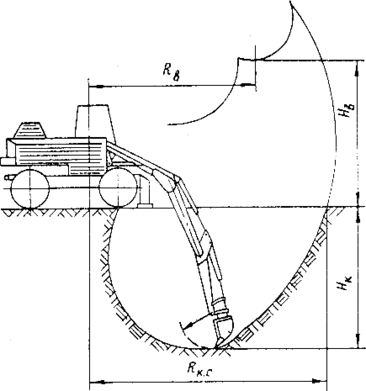

Рис.10. Схема работы экскаватора ЭО-3322Б
| Наименование (к рис 10) | Нормальная рукоять при ковше объемом м | Удлиненная рукоять при ковше объемом м | |||
| 0,5 | 0,63 | 0,2 | 0,4 | 0,2 | |
| R | 1,1 | 1,3 | 1,2 | 1 | 1,2 |
| R | 7,5 | 7,6 | 7,5 | 8,2 | 8,2 |
| Н | 4,2 | 4,3 | 4,3 | 5 | 5,2 |
| Н | 4,8 | 4,8 | 4,9 | 5,2 | 5,3 |
| R | 6,2 | 6,2 | 6,3 | 7,1 | 7,2 |

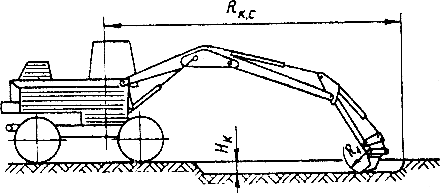

Рис.11. Схема работ экскаватора Э0-3322Б с обратной лопатой и зубом рыхлителем
R
- наибольший радиус копания на уроне стоянки, м+.........8,1
Н
- наибольшая допустимая глубина забоя, м..........................0,4
R
- радиус, описываемый режущей кромкой зуба, м+...............0,6

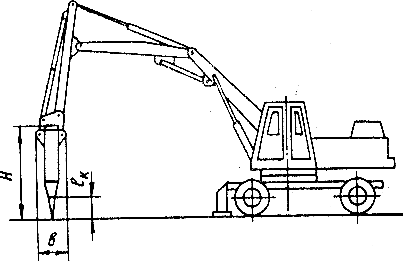

Рис.12. Схема закрепления гидромолота СП-71 на экскаваторе Э0-3322Б
Н - высота гидромолота с клином, мм++........................2530
в - ширина гидромолота, мм .............................................640
l - длина клина, мм............................................................500

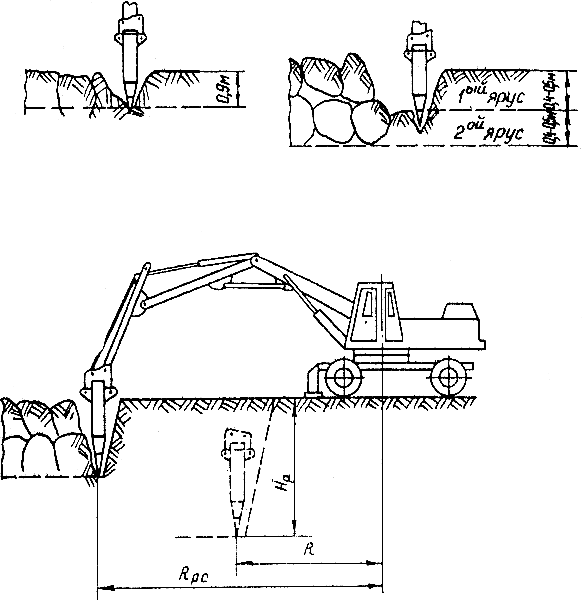

Рис.13. Схема работы гидромолота СП-71 на экскаваторе Э0-3322Б:
Н
- наибольшая глубина рыхления, м...............................5,3
R - наименьший радиус рыхления на уровне стоянки, м 3,5
R
- наибольший радиус рыхления на уровне стоянки, м 7,6
Ширина забоя (рациональная), м.....................................5
Технологическая характеристика
Энергия удара, Дж.......................................++++++++2940
Частота ударов (не более), уд./мин..........................................120
Начальное давление в пневмоаккумуляторе, МПа.................0,7-0,8
Масса, кг .................................................................................750

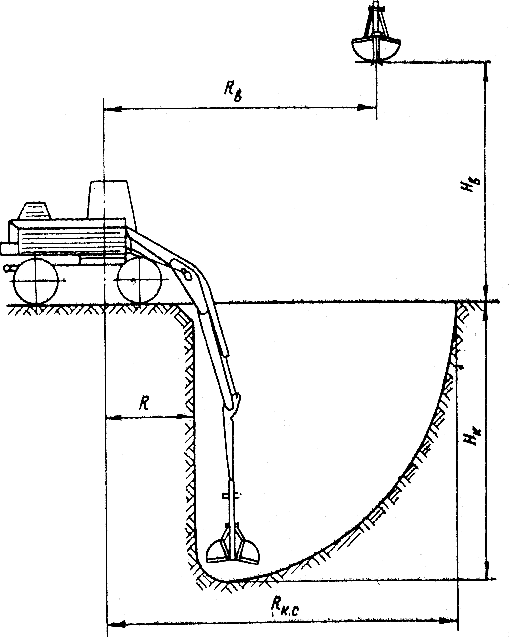

Рис.14. Схема работы экскаватора Э0-3322Б с грейферным оборудованием:
R - наибольший радиус копания на уровне стоянки, м++....9.3
R - наименьший радиус копания на уровне стоянки, м++..+.2,36
R
- радиус выгрузки при наибольшей высоте выгрузки, м 6,00
Н - наибольшая глубина копания, м........................................7,5
Н - наибольшая высота выгрузки, м+....................................6,36

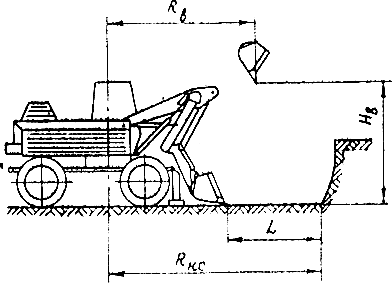

Рис.15. Схема работ экскаватора Э0-3322Б с погрузочным оборудованием:
R - наибольший радиус копания на уровне стоянки, м+.....6,69
R - радиус выгрузки при наибольшей высоте выгрузки, м..+.4,04
Н - наибольшая высота выгрузки, м+........................................3,2
L - длина планируемого участка, м+++....................................2,02
Разработка выемок лобовым забоем экскаватором Э0-3322Б, оборудованным обратной лопатой и погрузка грунта в автомобили-самосвалы
Общие положения
В зависимости от вида разрабатываемого грунта и необходимых параметров выемки экскаватор может применяться с нормальной и удлиненной рукоятью. Удлиненная рукоять монтируется только на моноблочную стрелу экскаватора.
На нормальную рукоять монтируют ковши емкостью 0,2; 0,4; 0,5 или 0,63 м , а на удлиненную - ковши емкостью 0,2 или 0,4 м .
Наибольшие размеры выемок с откосами различной крутизны, разрабатываемых экскаватором Э0-3322Б, и величина передвижки экскаватора приведены в табл.1 (параметры выемок определены, исходя из технологических параметров экскаватора)
Таблица 1
| Наименование | Крутизна откосов (1:m) | ||||
| 1:1,25 | 1:1 | 1:0,67 | 1:0,5 | 1:0,25 | |
| Нормальная рукоять и ковш емкостью 0,4 - 0,5 м | |||||
| Параметры выемки, м | |||||
| Глубина, Н | 3,2/2,3 | 3,2/2,3 | 3,2/2,3 | 3,2/2,3 | 3,2/2,3 |
| Ширина по верху, В | 9,0/9,0 | 7,4/9,0 | 5,3/9,0 | 4,2/9,0 | 2,6/9,0 |
| Ширина по дну,b | 1,0/3,3 | 1,0/4,4 | 1,0/5,9 | 1,0/6,7 | 1,0/7,8 |
| Величина передвижки экскаватора L,м | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 |
| Нормальная рукоять и ковш емкостью 0,63 м | |||||
| Параметры выемки, м | |||||
| H | 3,2/2,3 | 3,3/2,3 | 3,3/2,3 | 3,3/2,3 | 3,3/2,3 |
| B | 9,0/9,1 | 7,7/9,1 | 5,5/9,1 | 4,4/9,1 | 2,8/9,1 |
| b | 1,1/3,4 | 1,1/4,5 | 1,1/6,0 | 1,1/6,8 | 1,1/7,9 |
| Величина передвижки экскаватора L,м | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 |
| Нормальная рукоять и ковш емкостью 0,2 м | |||||
| Параметры выемки, м | |||||
| H | 3,2/2,3 | 3,2/2,3 | 3,2/2,3 | 3,2/2,3 | 3,2/2,3 |
| B | 8,5/8,7 | 6,9/8,7 | 4,8/8,7 | 3,7/8,7 | 2,1/8,7 |
| b | 0,5/3,0 | 0,5/4,1 | 0,5/5,6 | 0,5/6,4 | 0,5/7,5 |
| Величина передвижки экскаватора L,м | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 | 0,5/2,0 |
| Удлиненная рукоять и ковш емкостью 0,4 м | |||||
| Параметры выемки, м | |||||
| H | 3,9/2,3 | 3,9/2,3 | 3,9/2,3 | 3,9/2,3 | 3,9/2,3 |
| B | 10,7/10,7 | 8,7/10,7 | 6,1/10,7 | 4,8/10,7 | 2,9/10,7 |
| b | 0,9/5,0 | 0,9/6,1 | 0,9/7,6 | 0,9/8,4 | 0,9/9,5 |
| Величина передвижки экскаватора L,м | 0,5/2,5 | 0,5/2,5 | 0,5/2,5 | 0,5/2,5 | 0,5/2,5 |
| Удлиненная рукоять и ковш емкостью 0,2 м | |||||
| Параметры выемки, м | |||||
| H | 3,9/2,3 | 3,9/2,3 | 3,9/2,3 | 3,9/2,3 | 3,9/2,3 |
| B | 10,3/10,7 | 8,3/10,7 | 5,7/10,7 | 4,4/10,7 | 2,4/10,7 |
| b | 0,5/5,0 | 0,5/6,1 | 0,5/7,6 | 0,5/8,4 | 0,5/9,5 |
| Величина передвижки экскаватора L,м | 0,5/2,5 | 0,5/2,5 | 0,5/2,5 | 0,5/2,5 | 0,5/2,5 |
Примечание. В числителе приведены параметры выемки при минимальной ширине выемки по дну, равной ширине ковша; в знаменателе - при максимальной ширине выемки по верху, которую можно разработать экскаватором за один проход
