Разработанный одноковшовыми экскаваторами грунт перевозят самосвалы, тракторы с прицепами, железнодорожные составы, гидравлический транспорт, реже - ленточные конвейеры.

При транспортировании грунта ленточными конвейерами загрузочное звено конвейера устанавливают параллельно оси проходки экскаватора, а погрузочный ковш-питатель перемещают вдоль загрузочного звена по мере продвижения экскаватора. При перемещении экскаватора на следующую заходку загрузочное звено отрихтовывают в новое положение. При погрузке в железнодорожные составы рельсовый путь следует укладывать параллельно оси проходки экскаватора. График движения землевозных составов должен быть сделан таким образом, чтобы перерывы между отправлением загруженного состава и подачей порожнего были минимальными, и состав передвигался по мере загрузки вагонов. Обычно в автосамосвал входит 3-6 ковшей грунта. Допустимый недогруз не должен превышать 10%, перегруз - 5%.

Массу грунта, погружаемого за один цикл работы экскаватора, определяют по формуле:

,

где:

- геометрическая вместимость ковша, м ;

- плотность грунта, т/м ;

- коэффициент разрыхления;

- коэффициент использования вместимости ковша (отношение объема грунта в плотном состоянии, разрабатываемого за один цикл, к геометрической вместимости ковша).

Число автомобилей или автопоездов, необходимых для обеспечения бесперебойной работы экскаватора, рассчитывают по формуле:

где: - продолжительность, соответственно, установки машины под нагрузку, нагрузки машины экскаватором, пробега машины в оба конца при заданном расстоянии, мин; при L, км, и средней скорости движения , км/ч,

- продолжительности соответственно установки машины под разгрузку, разгрузки машины, технологических перерывов, возникающих во время рейса (маневры, пропуск встречного транспорта на разъезде, ожидание), мин.

Продолжительность нагрузки автосамосвала колеблется в широких пределах в зависимости от числа ковшей, погружаемых в кузов, рода грунта, среднего угла поворота машины при погрузке и типа экскаватора:

,

где:

- число ковшей грунта, погружаемого в кузов;

- продолжительность одного цикла экскавации, мин.

,

где:

- число циклов экскаватора в 1 мин при работе с погрузкой в транспортные средства.

Продолжительность остальных операций для автосамосвалов различной грузоподъемности определяют на основе статистической обработки данных по выборочным замерам времени на объекте.

Рабочее место экскаватора (т.е. место, где он разрабатывает грунт) называется забоем. Геометрические размеры и форма забоя зависят от оборудования экскаватора и его параметров, размеров выемки, видов транспорта и принятой схемы разработки грунта. Применение рациональных приемов работы в правильно выбранном забое обеспечивает максимальную эффективность применяемого оборудования и высокую производительность при минимальной себестоимости землеройных работ. В технических характеристиках экскаваторов любой марки приведены, как правило, максимальные показатели их: радиусы резания, выгрузки, высота выгрузки и др. Работа на максимальных для данной машины параметрах приводит к ее быстрому износу и, как следствие, к снижению ее производительности. Поэтому для производства земляных работ следует принимать оптимальные рабочие параметры, составляющие 0,9 максимальных паспортных данных , а именно

Оптимальная высота (глубина) забоя должна быть достаточной для заполнения ковша экскаватора за одно черпание, она должна быть равна вертикальному расстоянию от горизонта стоянки экскаватора до уровня напорного вала, умноженному на коэффициент 1,2:

,

где:

М - высота напорного вала над, уровнем стоянки м.

Если высота забоя относительно мала (например, при разработке планировочной выемки), целесообразно использовать экскаватор вместе с бульдозером. Последний разрабатывает грунт и перемещает его к рабочему месту экскаватора. Здесь бульдозер окучивает грунт, обеспечивая при этом достаточную высоту забоя, что позволяет эффективно использовать экскаватор.

Экскаватор и транспортные средства должны быть расположены таким образом, чтобы средний угол поворота экскаватора от места заполнения ковша до места его выгрузки был минимальным, так как на поворот стрелы расходуется до 70% рабочего времени цикла экскаватора.

Для прямой лопаты различают лобовой и боковой забои. В лобовом забое экскаватор разрабатывает грунт впереди себя и отгружает его на транспортные средства, которые подают к экскаватору по дну забоя. В этом случае автомобили подходят задним ходом попеременно то с одной, то с другой стороны забоя. Соответственно и грунт разрабатывается то с одной, то с другой стороны от оси проходки, при этом угол поворота достигает 140° и более, что снижает производительность экскаватора. Лобовой забой применяют в редких случаях (при разработке экскаватором пионерной траншеи, въездного пандуса и др.).

В боковом забое экскаватор разрабатывает грунт по одну сторону от оси движения и грузит его на транспортные средства, подаваемые по другую сторону от оси проходки. При этом обеспечиваются благоприятные условия для движения транспорта, а средний угол поворота составляет 70... 90°. Поэтому после пионерной проходки весь оставшийся в выемке грунт разрабатывают способом продольного бокового забоя (рис.4).

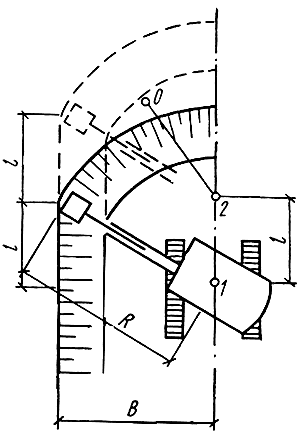

Рис 4. Схема определения проходки экскаватора

1, 2 - стоянки экскаватора.

Максимальная ширина разработки (по одну сторону от оси проходки) определяется катетом прямоугольного треугольника, гипотенузой которого является выбранный радиус резания, а вторым катетом - перемещение экскаватора между последующими стоянками . Эта величина равняется разности между максимальным и минимальным радиусами резания. Исходя из этого принимают:

Средний уголок поворота машины определяется между направлением стрелы при прохождении ее через центр тяжести объема грунта, разрабатываемого с одной стороны (точка 0), и положением стрелы в момент выгрузки ковша.

Для лобовой проходки целесообразно принимать ширину разработки 2 , так как при этом средний угол поворота оказывается наименьшим.

Некоторые виды выемок (например, планировочные) можно разрабатывать боковым забоем с движением транспорта на одном уровне с экскаватором. Иногда для перехода к разработке с боковым забоем необходимо вначале отрывать так называемую пионерную траншею, которую экскаватор начинает разрабатывать, опустившись на дно забоя по пандусу (рис.5, а).

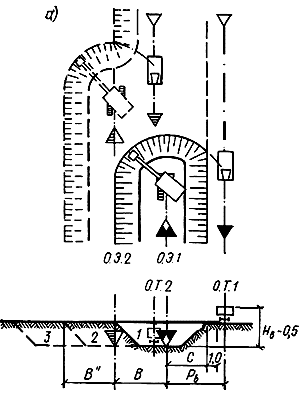

Рис.5. Схемы проходок одноковшового экскаватора с прямой лопатой и подачи транспорта:

а - при проходке пионерной траншеи и последующих боковых проходках:

О.Э.1, О.Э.2 - стоянки экскаватора; О.Т.1, О.Т.2 - стоянки транспорта;

1-3 - последовательность разработки грунта;

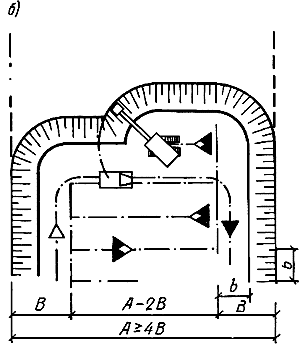

б - при поперечных проходках

Если высота выгрузки экскаватора больше или равна сумме глубины выемки, высоты борта автосамосвала или другой транспортной единицы и при этом добавляется 0,5 м (на "шапку" над бортом), пионерную траншею разрабатывают боковым забоем при движении транспорта по дневной поверхности на расстоянии не менее 1 м от края выемки.

При этом ширина проходки будет равна (см. рис.5, а), где - ширина части проходки, обращенной в сторону подачи транспорта. При определении следует исходить из минимально необходимой величины для обеспечения беспрепятственного разворота хвостовой части машины . Это требование является обязательным, так как радиус выгрузки, соответствующий принятой высоте выгрузки, должен быть больше или равен плюс заложение откоса (глубина проходки, умноженная на котангенс , где - угол наклона откоса), плюс 1 м (безопасный зазор от бровки до кузова) и плюс половина ширины транспортной единицы.

При значительных в плане размерах выемки целесообразно разрабатывать ее поперечными проходками вдоль меньшей стороны (рис.5, б). Такой способ разработки обеспечивает минимальную длину пионерной траншеи и позволяет организовать наиболее производительное кольцевое движение транспорта.

Выемки, глубина которых превосходит максимальную высоту забоя для данного типа экскаватора, разрабатывают в несколько ярусов (рис.6). При этом нижний ярус разрабатывают аналогично верхнему, а автомобили подают к экскаватору так, чтобы ковш наводился на кузов сзади. Трасса движения автомобиля в этом случае должна быть параллельной оси проходки экскаватора, но направлена в противоположную сторону.

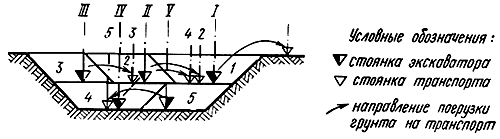

Рис.6. Схема разработки котлована большой глубины последовательными проходками (I-V) экскаватора с прямой лопатой:

1-5 - последовательность разработки грунта.

При работе с обратной лопатой также применяют торцовый или боковой забой. При разработке грунта торцовым забоем экскаватором с обратной лопатой "на себя" экскаватор движется по оси отрываемой им траншеи или котлована и попеременно разрабатывает то одну, то другую его сторону в зависимости от того, с какой стороны подходит очередной автомобиль. В торцовом забое средний угол поворота машины 70...90°. Траншею можно расширять параллельными боковыми забоями (рис.7). Боковой забой образуется при разработке грунта по одну сторону от оси движения экскаватора. Если при разработке траншеи грунт складывают в отвал по одну сторону от траншеи, ось проходки смещается в сторону отвала, а ширина разработки уменьшается по сравнению с максимально возможной при торцовой проходке. При разработке в отвал и на транспорт автомобили подходят к экскаватору со стороны, противоположной отвалу, а ось проходки смещается относительно оси траншеи в ту сторону, в которую отгружается большая часть грунта. При боковом и торцовом забоях автосамосвалы подходят по трассе, параллельной оси движения экскаватора, но навстречу ему, а при торцовом забое их устанавливают под загрузку под углом 15,..25° к оси движения экскаватора.
