, , , , – коэффициент корректирования в зависимости от соответственно: среднесуточного пробега подвижного состава, численности технологически совместимого подвижного состава, типа подвижного состава, высоты складирования, категории условий эксплуатации.

Расчет площадей складских помещений приведен в таблице 2.14.

Таблица 2.14 – Расчет площадей складских помещений

Наименование складских помещений		,м						, м2
Запасных частей, деталей, эксплуатационных материалов	180	4,4	0,88	1,1	0,6	1,0	1,1	51
Двигателей, агрегатов и узлов	180	3,0	0,88	1,1	0,6	1,0	1,1	34
Смазочных материалов с насосной	180	1,8	0,88	1,1	0,6	1,0	1,1	21
Лакокрасочных материалов	180	0,6	0,88	1,1	0,6	1,0	1,1	7
Инструмента	180	0,15	0,88	1,1	0,6	1,0	1,1	2
Кислорода, азота и ацетилена в баллонах	180	0,2	0,88	1,1	0,6	1,0	1,1	2
Металла, металлолома, ценного утиля	180	0,3	0,88	1,1	0,6	1,0	1,1	3
Автомобильных шин новых, отремонтированных и подлежащих восстановлению	180	2,6	0,88	1,1	0,6	1,0	1,1	30
Подлежащих списанию автомобилей, агрегатов (на открытой площадке)	180	7,0	0,88	1,1	0,6	1,0	1,1	80
Промежуточного хранения запасных частей и материалов (участок комплектации и подготовки производства)	180	0,9	0,88	1,1	0,6	1,0	1,1	10

2.11 Расчет площадей административно-бытовых помещений

Вспомогательные помещения (административные, общественные, бытовые), являются объектом архитектурного проектирования. Их детальная разработка осуществляется в архитектурно-строительной части проекта. При этом расчёт площадей отдельных вспомогательных помещений производится по соответствующим нормам и числу работающих.

Приближенно же на стадии предварительных расчетов общая площадь вспомогательных помещений может быть определена по удельным нормам на одного работающего (рисунок 2.1 [2]) по следующей формуле:

, (2.46)

где – суммарная площадь административно-бытовых помещений, м²;

– удельная площадь административно-бытовых помещений приходящаяся на одного работающего, м²;

– количество рабочих на АТП, чел.

=73+328+30=431,

=6,

Тогда получим =6*431=2586 м².

3. Техническое обслуживание системы охлаждения автомобиля ПАЗ-3206

3.1 Назначение, устройство и принцип работы системы охлаждения автомобиля ПАЗ-3206

Система охлаждения предназначена для принудительного отвода от деталей двигателя лишнего тепла и передачи его окружающему воздуху. Благодаря этому создается определенный температурный режим, при котором двигатель не перегревается и не переохлаждается.

Система охлаждения должна обеспечивать:

- автоматическое поддержание рабочей температуры двигателя во всех режимах его работы;

- быстрый прогрев двигателя при пуске в холодных условиях;

- длительное сохранение двигателя в прогретом состоянии после его остановки;

- малые энергетические затраты на привод агрегатов системы охлаждения.

Тепло в двигателях отводится двумя способами: жидкостью (жидкостная система охлаждения) или воздухом (воздушная система охлаждения). Эти системы поглощают 25—35% тепла, выделяющегося во время сгорания топлива. Температура охлаждающей жидкости, находящейся в головке блока цилиндров, должна быть равна 80—95° С. Такой температурный режим наиболее выгоден, обеспечивает нормальную работу двигателя и не должен изменяться в зависимости от температуры окружающего воздуха и нагрузки двигателя. Температура в течение рабочего цикла двигателя изменяется от 80—120° С (минимальная) в конце впуска до 2000—2200° С (максимальная) в конце сгорания смеси.

Большинство двигателей имеет жидкостные системы охлаждения (открытые или закрытые). У открытой системы охлаждения внутреннее пространство непосредственно сообщается с окружающей атмосферой. Распространение получили закрытые системы охлаждения, у которых внутреннее пространство только периодически сообщается с окружающей средой при помощи специальных клапанов. В этих системах охлаждения повышается температура кипения охлаждающей жидкости и уменьшается ее выкипание.

На современных автобусах применяются только двигатели с жидкостным охлаждением закрытого типа. В этом случае охлаждающая жидкость полностью изолирована от атмосферы, что уменьшает возможность ее испарения и повышает температуру кипения.

Жидкостная система охлаждения состоит из:

1. рубашки охлаждения

2. основного радиатора

3. радиатора системы отопления кузова

4. вентилятора

5. насоса охлаждающей жидкости

6. термостата

7. соединительных трубопроводов

8. расширительного бачка

9. воздушного клапана

Рубашка охлаждения представляет собой емкость для размещения охлаждающей жидкости, охватывающей наружные поверхности цилиндров (гильз) двигателя и камеры сгорания (рисунок 3.1).

I – с одним отопителем; II – с двумя отопителями и электронасосом (для фургонов с двумя рядами сидений и автобусов); 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиаторы основного отопителя

Рисунок 3.1 – Система охлаждения двигателей ЗМЗ-402 и УМЗ-4215

Рубашка охлаждения блока связана каналами с рубашкой охлаждения головки, уплотнение этих каналов обеспечивается прокладкой головки блока. В рубашке охлаждения установлен кран для слива охлаждающей жидкости.

Основной радиатор предназначен для отвода тепла от охлаждающей жидкости. Он состоит из двух бачков, соединенных между собой большим количеством круглых или овальных трубок. Бачки могут располагаться относительно друг друга либо в вертикальной, либо в горизонтальной плоскости. Изготавливают бачки из меди, алюминия, латуни или пластмассы. При вертикальном расположении бачков в верхнем из них в отдельных случаях размещается наливная горловина с пробкой. В пробке наливной горловины обычно предусматривается два предохранительных клапана – паровой и воздушный. паровой клапан открывается при избыточном давлении в 145…160 кПа. Воздушный клапан открывается при падении давления, вызванном охлаждением жидкости. Паровой и воздушный клапаны (рисунок 3.2) предотвращают разрушение трубок радиатора от избыточного внешнего и внутреннего давления.

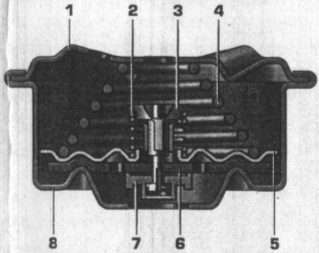

1 – крышка; 2 – пружина впускного клапана; 3 – стержень впускного клапана; 4 – пружина выпускного клапана; 5 – тарелка пружины выпускного клапана; 6 – выпускной клапан; 7 – впускной клапан; 8 – корпус коробки

Рисунок 3.2 – Пробка наливной горловины

Трубки могут изготавливаться из алюминия, меди или латуни. Для лучшего отвода тепла между трубками устанавливают платины, гофрированные ленты из тех же материалов. в радиаторе предусмотрен сливной кран, резьбовой штуцер для установки датчика температуры и пароотводная трубка, устанавливаемая при наличии расширительного бачка.
