Для проверки натяжения ремня необходимо установить упорный конец штока 8 посередине и перпендикулярно на одну из ветвей проверяемого ремня так, чтобы усилие скобы 12 прилагали к боковой поверхности ремня.

Под действием приложенной от руки нагрузки шток 8, преодолевая сопротивление пружины 7, переместится на расстояние, величина которого прямо пропорциональна приложенному усилию. Перемещение штока передается ползуну 1. После прекращения действия нагрузки пружина приводит шток в исходное положение, а ползун, по которому ведется отсчет показаний, остается в положении, соответствующем конечному значению приложенной нагрузки. Величину приложенной нагрузки определяют по показаниям шкалы.

Фиксирование ползуна обеспечивается пружинным кольцом. Перемещая винт 6 по направляющей, возвращают ползун в исходное положение. При измерении секторы под действием прогибающего ремня повернутся на некоторый угол, пропорциональный прогибу ремня. Отсчет показаний производится по одной из шкал сектора в зависимости от величины межцентрового расстояния между шкивами, которые соединяют измеряемый ремень. Секторы в положении, соответствующем конечной величине прогиба ремня, фиксирует пружина.

Для ремонта и проверки радиаторов автомобилей предназначен стенд Р-984. Приспособление для крепления радиаторов – пневматическое, подъемник снабжен манипулятором. Проверка радиаторов осуществляется сжатым воздухом под давлением 1,0 кгс/кв.см.

Устройство стенда приведено на рисунке 3.9.

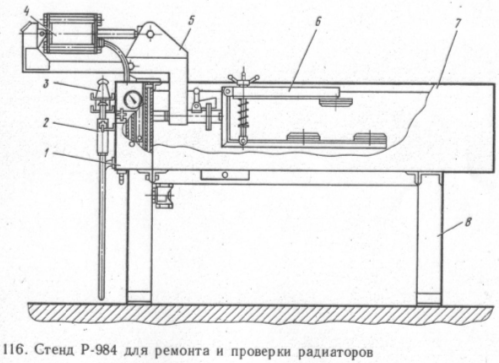

Рисунок 3.9 – Стенд Р-984 для ремонта и проверки радиаторов

Стенд состоит из основания 8, ванны 7, манипулятора 5, пневмоцилиндра 4, зажима 6, пульта управления 1, пробки подачи воздуха 3, пистолета 2 для сдувания с поверхности радиатора грязи и воды, фиксатора и поворотного устройства. На пульте управления имеется штуцер для подвода сжатого воздуха от воздушной магистрали СТО. Ванна 7 имеет сливной кран для выпуска воды. На стойке установлен манипулятор 5. Фиксация проверяемого радиатора может осуществляться в 16 положениях при его вращении вокруг горизонтальной оси.

На пульте управления установлен редукционный клапан, понижающий давление воздуха, идущего в радиатор, до 1,0 ксг/кв.см. На пульте имеется фиксатор, служащий для предохранения от самопроизвольного поворота манипулятора вокруг вертикальной оси. Стенд комплектуется конусными пробками для заглушки горловины радиаторов во время их проверки на герметичность.

Проверяемый радиатор закрепляется с помощью прижимного винта. Для проверки радиатора надо поднять его с помощью пневмоцилиндра в крайнее верхнее положение. Затем освобождается фиксатор, радиатор поворачивается так, чтобы он оказался над ванной с водой, а затем манипулятор должен быть снова зафиксирован. Шланг подачи воздуха подсоединяется к одному из патрубков радиатора, а остальные отверстия заглушаются пробками. После этого радиатор опускается в ванну. С помощью крана подается воздух и производится проверка радиатора на течь трубок и мест соединений. После выявления дефекта поднимают радиатор из ванны. Вращая радиатор вокруг горизонтальной оси, закрепляют его в удобном для работы положении и приступают к ремонту поврежденных мест. После устранения всех дефектов радиатор подвергается повторной проверке в ванне.

Для восстановления фильтрующих элементов предназначен участок восстановления фильтрующих элементов воздухоочистителей модели ОИ-138. Установки для восстановления фильтрующих элементов приведены на рисунках 3.10 и 3.11.

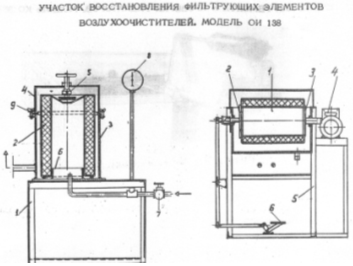

1 – подставка; 2 – фильтрующий элемент; 3 – корпус; 4 – откидная крышка; 5 – шарнирно-винтовой прижим; 6 – втулка направляющая; 7 – кран; 8 – манометр; 9 – прокладка

Рисунок 3.10 – Установка для продувки фильтрующих элементов сжатым воздухом

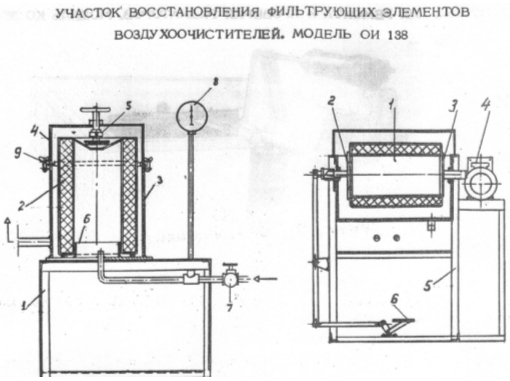

1 – фильтрующий элемент; 2 – планшайба прижимная; 3 – планшайба приводная; 4 – редуктор; 5 – подставка; 6 – педаль управления прижима

Рисунок 3.11 – Установка для мойки фильтрующих элементов воздухоочистителя

Участок включает в себя установку для продувки, установку для мойки и сушильную камеру. Для ремонта и проверки радиаторов предназначен также стенд модели КО 357 (рисунок 3.12)

Рисунок 3.12 – Стенд для проверки и ремонта радиаторов. Модель КО 357.

Стенд состоит из ванны, манипулятора и основания. Манипулятор состоит из зажима и пневмопривода. Зажим включает в себя лапу, подхват со стойкой и прижимное устройство. Лапа имеет шарнирное соединение со стойкой и с помощью прижимов удерживает проверяемый радиатор. Зажим может вращаться относительно своей продольной оси и фиксатором закрепляется в нужном положении.

Заключение

В данной курсовой работе мы выполнили технологический расчет комплексного автотранспортного предприятия на 180 автомобилей ПАЗ - 3206. Была рассчитана производственная программа по техническому обслуживанию и ремонту автомобилей, а также вычислены следующие величины: годовые трудоёмкости работ по ТО, ремонту, диагностированию, а также трудоемкости вспомогательных и подсобных работ; численность производственных рабочих, водителей, ИТР и служащих; площади складских, производственных и административно-бытовых помещений.
