Порядок поочередного подтягивания нужно соблюдать и при затяжке гаек стремянок. Оконча­тельную затяжку стремянок нужно делать на на­груженных рессорах. Задок автомобиля рекомен­дуется нагрузить настолько, чтобы рессоры вы­прямились. Затягивать стремянки рессор следует до соприкосновения фланцев обойм, как показано на рис. 358. Моменты затяжки гаек стремянок 5-5,6 даН • м (5-5,6 кгс • м).

у пальца крепления амортизатора к под­кладке рессоры затягивать моментом 5-5,6 даН • м (5-5,6 кгс *м).

Подушку верхнего крепления штока аморти­затора затягивать гайкой до упора в шток момен­том 1,4-1,8 даН'м (1,4-1,8 кгс • м) и зафиксиро­вать ее контргайкой.

Контроль и ремонт деталей задней подвески

Рессоры при поломке листов или других дета­лей, а также при появлении скрипа в.них, ремонти­руются путем замены поврежденных деталей новы­ми. Если обнаружен скрип рессор, нужно осмотреть состояние прокладок, установленных между листа­ми по концам, Для этой цели следует отсоединить нижние крепления амортизаторов и приподнять зад­нюю ось автомобиля до отрыва колес от пола. Раз­жимая листы отверткой, осмотреть состояние про­кладок. При повреждении прокладок рессору нуж­но снять с автомобиля и заменить прокладки новы­ми. Перед сборкой листы рессор следует очистить от грязи, промыть, и листы, не имеющие прокладок, с вогнутой стороны смазать графитовой смазкой.

При определении неисправности рессоры легко обнаружить только поломку коренного листа. Не­своевременная замена других поломавшихся листов зачастую приводит к изгибу соседних листов, поэто­му после замены поломанных листов и затяжки рес­соры центровым болтом следует убедиться в том, что нижние лиеты хорошо прилегают друг к другу. Если это нарушено, то нужно заменить погнутый лист. Правка погнутых листов не рекомендуется.

Передний кронштейн рессоры нужно заменить новым или отремонтировать, если повреждено поса­дочное отверстие под шайбу пальца. Овальную выработку этого отверстия можно устранить разверт­кой на месте до размера, обеспечивающего круглую форму. Установить новую шайбу пальца, подогнав с тугой посадкой по размеру этого отверстия или наварить старую шайбу с последующей проточкой.

Пальцы рессор подлежат замене, если имеется выработка от трения по металлу, при езде с резиновы­ми втулками, имеющими сквозной износ, и если его диаметр в изношенном месте стал меньше 15,5 мм,

Втулки рессор (резиновые) нужно заменить новыми, если имеется заметное на глаз смещение пальца относительно ушка рессоры, а также при разрушении буртиков. Втулки с заметным смеще­нием очень недолговечны. Их следует своевре­менно заменять, чтобы избежать повреждения по­садочных поверхностей Под эти втулки в крон­штейнах, рессорах и пальцах.

Подкладка рессоры поддается правке в холод­ном состоянии. Подкладки, имеющие кривизну, следует выправить до плоского состояния. Дефор­мация подкладки свидетельствует о чрезмерной затяжке гаек стремянок. Она может быть погнута, если стремянки затягиваются при сборке в нена-груженном состоянии рессоры или превышающем предельные значения момента затяжки, указанных в разделе "Разборка и сборка задней подвески".

Обоймы подушки подлежат правке в холодном состоянии до плоского состояния площадки, при-' легающей к подкладке рессоры (или площадке на заднем мосту).

Резиновые подушки подлежат замене, если сильно повреждены или разрушены концы в мес- [ тах выхода рессоры из подушек, обычно получаю­щиеся от неправильной затяжки стремянок pec- i сор или из-за повреждения средней части подуш­ки при неправильном монтаже рессор.

Возможные неисправности задней подвески и методы их устранения

Износ прокладок между листами или хомутами Износ резиновых втулокСкрип рессор

Заменить прокладки Заменить изношенные втулки

Крен автомобиля в сторону

Поломка листов рессорыЗаменить рессору или отдельные листы

След задней колеи не идет по следу передней и автомобиль "ведет" в сторону

Смещение заднего моста относительно рессоры из-за ослаб­ления затяжки гаек стремянок

Смещение коренного листа при разрушении центрового болта Поломка коренного листа

Ослабить стремянки, поставить мост на место и затянуть стре мянки. Заменить подушки рессор в случае их повреждения Заменить центровой болт Заменить коренной лист

1. Основы организации ТО и ТР автомобилей при централизованном управлении производства (ЦУП)

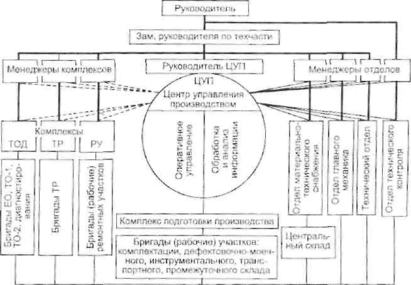

1. Схема управления ЦУП

)Структура централизованного управления технической службой АТП: / — административное; 2 — оперативное подчинение; 3 — деловая связь

2. Охрана труда и промсанитария

4.1. Техника безопасности

Ответственность за технику безопасности возлагается на руководителя автохозяйства. Он обязан организовывать обучение рабочих, согласно видов выполняемых работ. Все рабочие, поступающие на работу, должны пройти вводный инструктаж, инструктаж на рабочем месте, а затем через каждые 6 месяцев работы периодический инструктаж.Вводный инструктаж проводит инженер по технике безопасности. По прохождению вводного инструктажа, делают запись в карточке учета. Эта карточка должна храниться на рабочем месте.Инструктаж на рабочем месте по профилю работы проводит руководитель соответствующего участка. По окончанию инструктажа делают запись в журнале регистрации инструктажа по технике безопасности. Этот журнал должен находиться непосредственно у руководителя производственного участка.При переводе рабочего на другую работу необходимо его вновь проинструктировать на рабочем месте, согласно профилю полученной работы.Стекла окон и светильников следует держать в чистоте. Ширина осмотровой канавы составляет 0,9 – 1,1 м, а глубина 1,2 – 1,4 м.Для инструкторов в канаве необходимо предусмотреть специальные ниши, в которых должно быть вмонтировано низковольтное освещение напряжением не больше 36 Вольт. Канавы должны быть оборудованы с двух сторон лестницами.Для мойки автомашин вне помещения устраивают специальные эстокады, которые должны быть ограждены перилами высотой не менее 1 м.Для приема пищи следует выделять специально оборудованное помещение. Для питьевой (кипяченной) воды надо сделать фонтанчики. Менять воду следует ежедневно.При проектировании и реконструкции производственных помещений должны быть предусмотрены противопожарные мероприятия в соответствии с нормами СН и П-II-А-80. Согласно этим нормам требований в помещение должны быть предусмотрены эвакуационные выходы, обозначенные специальными табличками.Внутри помещений размещают пожарные планы, пожарные щиты из расчета один щит на 300-350 производственной площади.На щитах и в гаражах должны быть установлены огнетушители большой емкости (5 10) литров. Огнетушители необходимо заменять строго по инструкции приложенной к ним.В помещениях, где проводится ремонт и техническое обслуживание машин, строго запрещается применять открытый огонь, должно быть запрещено курение. Не допускается разлив горюче-смазочных материалов, а особенно бензина. При разливе горюче-смазочных материалов нужно немедленно удалить с помощью опилок или песка. В помещениях технического обслуживания и ремонтных мастерских должны быть установлены ящики с песком.

4.2. Противопожарная защита

В производственных помещениях, где производится техническое обслуживание автомобилей, существует система пожарной безопасности, которая состоит из:

— автоматических средств тушения пожара (сплинкерная система);

— ручных средств (пожарные краны, шланги, бранд­спойты, огнетушители, химические порошки и др.).

На территории автотранспортного предприятия от всего персонала требуется безукоризненное исполне­ние всех правил пожарной безопасности: курение раз­решено только в отведенных местах, запрещено пользоваться открытым огнем, бензином для мойки деталей. Особое внимание необходимо обращать на хранение легковоспламеняющихся материалов, чисто­ту помещений и исправность электропроводки и элек­трических приборов, а также производство сварочных, медицинских и малярных работ.

Пожары можно тушить веществами, которые спо­собствуют понижению температуры горения (вода) или изоляции горящих предметов от доступа кисло­рода (песок, огнетушительная пена). Однако нельзя тушить водой горючие жидкости, плотность которых меньше плотности воды, потому что эти жидкости всплывают и продолжают гореть.

Химические вещества используют для тушения в тех случаях, когда горящие вещества нельзя тушить водой. Применение химической пены для тушения пожаров основано на том, что она, покрывая поверх­ность горящих предметов, изолирует их от воздуха и горящих паров, образовавшихся под воздействием теплоты. В результате этого горение прекращается. Химическая пена получается в результате химичес­кой реакции между щелочной и кислотной частями состава (составными частями огнетушителей). Воз­душно-механическая пена получается в результате смешения в специальных приборах пенообразователя с водой и воздухом.

Химические порошки применяют для тушения го­рящих электродвигателей, двигателей внутреннегосгорания, ацетилена и других веществ, которые нельзя тушить водой. Главным компонентом этих порошков является двууглекислая сода, смешиваемая с песком, инфузорной землей, тальком. При тушении сухим порошком пламя сбивается твердой массой порошка и засыпается им, а образующийся при нагревании и разложении двууглекислой соды углекислый газ изо­лирует горящий предмет от доступа кислорода возду­ха. Кроме того, на разложение соды расходуется часть теплоты, что вызывает охлаждение поверхности горя­щего вещества.

Углекислый газ применяют для тушения огня дву­мя способами: заполняют газом закрытое помещение, где произошло возгорание, или покрывают из специ­альных приборов поверхность горящего материала углекислым газом при температуре 78°С. После за­полнения углекислым газом одной трети объема воз­духа помещения горение прекращается.

Для экстренного тушения пожара подручными средствами во всех помещениях и особенно связан­ных с нахождением и использованием горючих ве­ществ, должны быть в необходимых количествах пе­сок, пожарные краны, химические или углекислотные огнетушители.

Химический огнетушитель представляет собой сосуд, который заряжается пенообразующим составом из щелочи и кислот. Внутри сосуда в сетчатом цилин­дре размещаются две стеклянные колбы вместимос­тью 180-185 миллилитров каждая. В одной находится серная кислота, во второй — воздушный раствор сер­нокислого железа; остальное пространство заполняет­ся раствором щелочи (смесь бикарбоната натрия с со­довым экстрактом массой 600-650 г) в воде (около 8 л). Для приведения огнетушителя в действие необходимо ударить бойком о твердый предмет, который разбивает стеклянные колбы. При смешивании жид­кости образуется бурное выделение пены.

Углекислотный огнетушитель представляет собой стальной овальный баллон, закрывающийся сверху вентилем. Зарядом огнетушителя служит техничес­кая или пищевая сжиженная или осушенная углекис­лота. На корпусе вентиля укреплен раструб — снегообразователь, через который углекислота выбрасы­вается в течение короткого времени в виде хлопьев углекислого снега.

Углекислота при выходе из баллона через раструб, сильно охлаждаясь, переходит в туманообразное состо­яние. Углекислый снег охлаждает горящий предмет, затем, превратившись в газ, снижает концентрацию кислорода в зоне пожара и тем самым прекращает горение.

4.3 Экология окружающей среды

Автомобильный парк, являющийся одним из основных источников загрязнения окружающей среды, сосредоточен, в основном, в городах. Если в среднем в мире на 1 км2 территории приходится пять автомобилей, то плотность их в крупнейших городах развитых стран в 2 00-300 раз выше.

Во всех странах мира продолжается концентрация населения в крупных городских агломерациях. С развитием городов и ростом городских агломераций всё большую актуальность приобретает своевременное и качественное обслуживание населения, охрана окружающей среды от негативного воздействия городского, особенно автомобильного, транспорта. В настоящее время в мире насчитывается 300 млн. легковых, 8 0 млн. грузовых автомобилей и примерно 1 млн. городских автобусов.

Автомобили сжигают огромное количество ценных нефтепродуктов, нанося одновременно ощутимый вред окружающей среде, главным образом атмосфере. Поскольку основная масса автомобилей сконцентрирована в крупных и крупнейших городах, воздух этих городов не только обедняется кислородом, но и загрязняется вредными компонентами отработавших газов. Согласно данным статистики в США, все виды транспорта дают 60% общего количества загрязнений, поступающих в атмосферу, промышленность -17%, энергетика 14%, остальные - 9% приходятся на отопление зданий и других объектов и уничтожение отходов.

Эффективным мероприятием по снижению вредного влияния автомобильного транспорта на горожан является организация пешеходных зон с полным запретом въезда транспортных средств на жилые улицы. Менее эффективное, но более реальное мероприятие это введение системы пропусков, дающих право на въезд в пешеходную зону только специальным автомобилям, владельцы которых живут в конкретной зоне жилой застройки. При этом должен быть полностью исключён сквозной проезд автотранспорта через жилой квартал.
