Сходимость колес считается положительной, если размер между боковыми поверхностями пе­редних шин спереди меньше, чем размер сзади или, другими словами, когда размер А1 (рис. 342) меньше, чем размер А2.

Рис. 342. Схема проверки сходимости колес

Не следует без необходимости регулировать подвеску. Всегда сначала нужно проверить углы, а затем регулировать, если их значения выходят за указанные выше пределы.

Регулируя развал и угол продольного наклона шкворня, следует учитывать, что при увеличении числа прокладок 2 (см. рис. 336) спереди и сзади на одинаковую величину развал увеличивается (или становится положительным) и, наоборот, при удалении одинакового количества прокладок раз­вал уменьшается (или становится отрицатель­ным). Добавление по одной прокладке (толщиной I мм) увеличивает развал на 0°10' - 0°15' и, наобо­рот, удаление прокладок по одной спереди и сзади уменьшает развал на эту же величину. При этом угол продольного наклона шкворня не изменяется.

Перестановка одной прокладки с заднего креп­ления на переднее увеличивает угол продольного наклона шкворня на 0°50' -1°, а удаление одной про­кладки сзади увеличивает наклон приблизительно на 0°30', практически не изменяя развала. Пере­становка прокладок спереди назад или удаление передней прокладки вызывает обратное действие.

Разница в количестве прокладок спереди и сзади допускается не более пяти; в противном случае не обеспечивается надежное крепление оси. Если тре­буется большая разница в количестве прокладок, то это указывает на необходимость замены изно­шенных резиновых втулок крепления рычагов или замены самих рычагов вследствие их погнутости.

Предупреждение

При регулировке углов установки колес сходимость колес нарушается. Поэтому после каждой регулировки этих величин необходимо регулировать сходимость колес.

Регулировка продольного наклона шкворне­вых осей практически не влияет на развал колес, поэтому регулировку следует проводить в следую­щей последовательности:

Развал колес.

Продольный наклон шкворневых осей.

Сходимость колес.

Подготовка автомобиля к регулировке углов установки колес состоит в следующем:

Перед регулировкой углов установки перед­них колес убедиться в надежном креплении подве­ски, маятникового рычага и рулевого механизма.

Проверить давление воздуха в шинах и, ес­ли необходимо, довести его до нормального.

Поднять домкратом поочередно правое и ле­вое передние колеса и сделать следующие работы:

проверить затяжку подшипников передних колес и, если необходимо, отрегулировать их;

найти точки равного бокового биения шин (или ободьев) и отметить их мелом;

осмотреть состояние резиновых втулок осей верхних и нижних рычагов передней подвески авто­мобиля и, при необходимости, заменить их новыми;

проверить резьбовые крепления верхних и нижних рычагов передней подвески. Пальцы 8 (см. рис. 336) оси нижних рычагов после снятия стопорных пластин 7 должны быть затянуты мо­ментом 15-20 даН'м (15-20 кгсм), гайки 3 оси верхних рычагов - моментом 7-9 даН • м (7-9 кгс • м);

проверить состояние шарниров рулевых тяг, маятникового рычага и стоек подвески. В шарни­рах рулевых тяг люфт не допускается. Величина упругого перемещения нижнего конца маятнико­вого рычага не должна превышать 4 мм. В шарнир­ных соединениях стойки подвески (в резьбовых втулках) при вывешенных колесах люфт не дол­жен быть более 1,2 мм. В случае более значитель­ных люфтов изношенные детали заменить;

проверить зазоры А и В (см. рис. 337) между резьбовыми втулками и рычагами верхних и ниж­них головок стойки, для чего очистить шарниры от грязи и оттянуть защитные резиновые кольца. В случае, если один из размеров будет менее 1 мм, положение втулок отрегулировать и затянуть гай­ки пальцев моментом 12-20 даН • м (12-20 кгс • м).

Размеры сопрягаемых деталей передней подвески, ^л^л

*Внутренний диаметр игольчатых подшипников после посадки в стойку **После посадки втулки в стойку

ЗАДНЯЯ ПОДВЕСКА

Устройство и уход

Задняя подвеска (рис. 355) автомобиля выпол­нена на двух продольных асимметричных листовых рессорах, работающих совместно с двумя телескопи­ческими амортизаторами двухстороннего действия.

Рессора стянута центровым болтом и хомутами. Между тремя первыми листами рессоры установ­лены по концам полиэтиленовые прокладки, кото­рые устраняют скрипы рессор и повышают их дол­говечность.

Все шарнирные соединения задней подвески выполнены на резиновых втулках (шарниры рессор и нижние крепления амортизаторов) и резиновых

А-А

подушках (крепление верхних концов амортизато­ров). Резиновые шарниры не требуют смазки, а так­же смягчают передачу на кузов дорожных вибра­ций и шумов. Для этой же цели крепление рессоры к заднему мосту осуществляется через резиновые подушки 13, охваченные обоймами 12. Ход заднего моста вверх ограничивается буферами 17, а также дополнительным буфером 11, установленным на кронштейне под полом кузова. Этот буфер необхо­дим для ограничения хода вверх карданного вала и предотвращения его задевания за тоннель пола. Все пальцы 5 (рис. 356) крепления рессор оди­наковы и запрессованы в шайбы 2 или щеки 8 серьг. Противоположные концы пальцев затягива­ются гайками 6.

,v„; 5 - третий лист; 6 - пластина хомута; 7 - заклепка; 8 - хомщ буфер; 12 - обойма; 13 - резиновые подушки; 14 - центровой болт; 15 - стремянка;

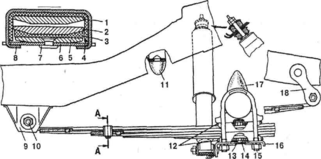

Рис. 355. Задняя подвеска: 1 - коренной лист; 2 - второй лист рессоры; 3 - прокладка; 4 - прокладка; ^к - »•»«•«.«, 9 - кронштейн; 10 - палец; 11 - дополнительный буфер; 12 - обойма; 1

16 - подкладка рессоры; 17 - буфер; 18 - серьги

Рис. 356. Крепление концов рессоры: 1 ■ кронштейн; 2 - шайбы; 3 - переднее ушко рессоры; 4 - резино­вые втулки; 5 - палец; 6 - гайка; 7 - заднее ушко рессоры; 8 - щека серьги; 9 - лонжерон пола кузова; А - крепление переднего конца, В - крепление заднего конца рессоры

3.6.Ремонт подвесок

Техническое обслуживание задней подвески заключается в периодической подтяжке гаек стре­мянок, пальцев рессор и пальцев нижнего крепле­ния амортизаторов, а также в смазке листов рес­сор, не имеющих прокладок. При этом нужно поль­зоваться рекомендациями, помещенными в разде­ле "Контроль и ремонт деталей задней подвески".

Разборка и сборка задней подвески

Разборку задней подвески рекомендуется вы­полнять в следующем порядке:

Отсоединить амортизаторы от подкладок рессор или снять их с автомобиля.

Вывесить задок автомобиля для снятия на­грузки шарниров крепления рессор.

Отсоединить рессоры от заднего моста.

Выпрессовать палец 4 (рис. 357) переднего конца рессоры следующим образом:

отвернуть гайку 5 пальца 4;

ввернуть винты 2 съемника в шайбе 3;

- завертывая поочередно винты 1, которые должны упираться в кронштейн, выпрессовать палец 4 в сборе с шайбой 3.

Выбивать палец ударами молотка не рекоменду­ется во избежание изгиба щек кронштейна, повреж­дения пальца или ослабления его посадки в шайбе.

5. Отсоединить задний конец рессоры, отвер­
нув две гайки б (см. рис. 356, В).

12 3 4

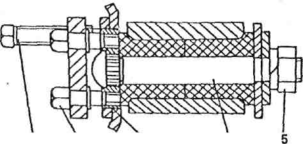

Рис. 357. Съемник пальца переднего кронштейна

задней рессоры:

1 и 2 винты; 3 - шайба; 4 - палец; 5 - гайка

При необходимости разборки рессоры нужно зажать ее в тиски в непосредственной близости от центрового болта, выпрямить загнутые концы хо-мутов и отвернуть гайку центрового болта.

Во избежание травмы тиски следует отпус­кать осторожно, так как листы в стянутой рессоре находятся под большим напряжением.

Сборка рессоры и задней подвески выполняет­ся в обратном порядке. При этом нужно учиты­вать следующие рекомендации.

Рессоры рассортированы на две группы по на­грузке (стреле прогиба). Стрела прогиба это рас­стояние замеренное от центров отверстий ушков коренного листа до поверхности листа со стороны ушков под нагрузкой 392±5 кгс.

Рессоры первой группы должны иметь стрелу прогиба 40-50 мм, второй группы 50-60 мм.

Рессоры первой группы маркируются мазком краски на ушке коренного листа со стороны корот­кого конца. На автомобиль устанавливаются рес­соры одной группы.

Короткий конец рессоры должен быть присоеди­нен к переднему кронштейну первым, затем задний конец рессоры. Резиновые втулки рессор не должны проворачиваться в ушке рессоры и на пальце. При проворачивании резиновой втулки в ушке рессоры или на пальце шарнирное соединение работает не­правильно и быстро изнашивается. Поэтому при сме­не втулок для лучшего их прилипания рекомендует­ся тщательно очистить поверхности ушка и пальца и промыть их бензином. Втулки непосредственно перед постановкой следует также промыть в бензине и, не дав просохнуть, вмонтировать в шарнир. Гайки паль­цев нужно затягивать поочередно во избежание пе­рекосов и изгиба щек серьги. Чтобы при работе рези­новые втулки закручивались примерно одинаково, не следует затягивать гайки пальцев при ненагруженной рессоре. Когда рессора находится в свободном (изо­гнутом) состоянии, гайки нужно подтянуть только слегка, а затем, поставив автомобиль на колеса, затя­нуть окончательно моментом 7-9 даН • м (7-9 кгс • м).

Рис. 358. Положение фланцев обоймы рессоры, после затяжки гаек стремянок
