У покритих складів улаштовують рампи шириною 3,2 м з боку залізничної колії й 1,7 м з боку під'їзду автомобілів.

Тоді загальна ширина складу складе: 18 + 3,2 + 1,7 = 22,9 м.

Оптимальне число подач і збирань:

подачі.

де - вартість 1 вагоно-години простою вагона, грн.;

- вартість 1 маневрової локомотиво-години, для локомотива ЧМЕЗ грн.

На підставі техніко-економічних розрахунків, згідно з (6):

подачі.

Визначимо необхідну довжину фронту вантажно-розвантажувальних робіт, як з боку залізничної колії, так і з боку під'їзду автомобілів.

Довжину фронту вантажно-розвантажувальних робіт з боку залізничної колії, необхідна для операції одночасно з усіма вагонами поданої групи (подачі) визначимо:

м

Довжина фронту з боку автомобільного транспорту при установці автомобілів уздовж складу визначимо :

м.

2.5.6 Розрахунок площі резервуару для наливних вантажів

Для наливних вантажів площа складу визначається по формулі:

(8)

де Q_с – добовий вантажообіг наливних вантажів;

t_хр - строк зберігання вантажів, 2 доби;

– коефіцієнт нерівномірності прибуття або відправлення вантажів;

– коефіцієнт, що враховує розміри додаткової площі, необхідні для проїздів, проходів й ін.;

р_н – норма навантаження на 1 м площі складу, т/м ; значення р приймається відповідно до відомчої Інструкції, звичайно для наливних вантажів р = 2,5 т/м ;

ρ – щільність ГСМ, звичайно приймається ρ = 0,93 т/м³.

Площа складу-резервуару по прибуттю складе, згідно формулі(8):

Площа складу-резервуару по відправленню складе, згідно формулі(8):

Загальна площа складу по прибуттю і відправленню складе:

3. Розрахунок гірки середньої потужності

Для розформування й формування поїздів на проектній станції застосуємо гірку середньої потужності (далі ГСП), тому що розрахунок шляхового розвитку сортувального парку дав такі результати: число колій для розформування составів з урахуванням ходової колії – 10, число колій формування составів – 8.

3.1 Розрахунок висоти гірки

Висота гірки визначається різницею відміток між вершиною гірки й розрахунковою точкою найбільш важкої по опору підгіркової сортувальної колії (див. рис. 5).

Розрахункова точка для гірок малої потужності від граничного стовпчика найбільш важкої для руху колії приймається на відстані 80 м.

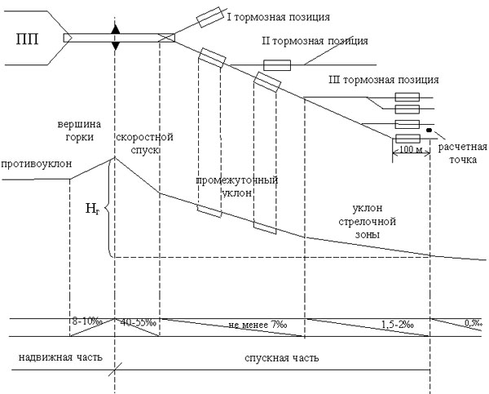

Рисунок 5. Схема сортувальної гірки

де – розрахункова довжина від вершини гірки до розрахункової точки колії сортувального парку, вибирається по координатах (х) елементів горловини сортувального парку із плану парку, м.;

9 - сили опору кривих, включаючи перевідні, які представляють собою суму кутів повороту при русі відчеплення в градусах.

Відчеплення - група вагонів (2 і більше) одночасно розпускаються з гірки.

20n - питома робота сил опору на стрілочних хрестовинах, кгс/м;

n – число стрілочних переводів (СП) на маршруті скочування відчеплень на відстані ; n=4;

g' = 9,6 м/с - прискорення сили ваги з урахуванням обертових частин вагона; при масі вагона брутто 50, 70, 80 т ці значення відповідно рівні 9,48; 9,58; 9,6.

V₀ – початкова швидкість відчеплення (м/с).

Початкова швидкість відчеплення для гірки малої потужності:

- середньої потужності – 1,5 м/с.

- основний питомий опір руху розрахункового поганого бігуна, приймаємо 5,7 кгс/тс (див.Додаток 19);

- додатковий питомий опір руху від повітряного середовища, кгс/тс.

∑α =27

- енергетична висота відповідної розрахункової швидкості розпуску состава, м;

-величина прискорення сили ваги вагона з урахуванням впливу інерції його обертових мас, м/с²;

-коефіцієнт, що враховує вплив інерції обертових мас вагона;

n₀ -число осей розрахункового бігуна, дорівнює 4;

q — вага розрахункового вагона брутто, тс.

Висота ГСП повинна забезпечити прохід поганого бігуна при несприятливих умовах скочування до розрахункової точки самої важкої колії по опору руху, тому необхідно зробити попередні розрахунки деяких величин.

Розрахункова довжина від вершини гірки до розрахункової точки колії сортувального парку:

Lр= а+b+lрт

де а – відстань від вершини гірки до першої тормозної позиції. Вона складає 56 м;

b – довжина від першої тормозної позиції до граничного стовпчика розрахункового шляху. Приймаємо b=235 м;

lрт=80 м;

Тоді Lр= 56+235+80=371 м

тут результуюча швидкість від складової швидкості вітру й вагона, приймаємо 5 м/с;

t⁰ - температура повітря (за технічним завданням, приймаємо -20С°);

Сх – коефіцієнт повітряного опору, він дорівнює 1,46 (Додаток 19);

S – площа поперечного розрізу вагона, приймаємо S=9,7 м² (Додаток 19);

q – 9,81 м/с;

,

З огляду на всі розрахунки висота гірки, буде дорівнювати:

3.2 Проектування поздовжнього профілю сортувальної гірки

Схема проектування ГМП із рекомендованими величинами ухилів що показані на рис. 9.

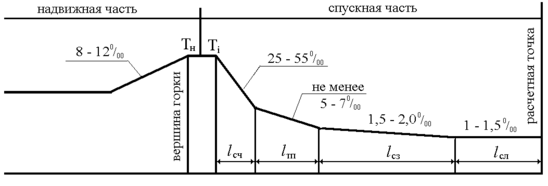

Рисунок 9. Профіль гірки малої потужності.

l_cч – швидкісна частина; l_тп – гальмова позиція; l_сз – стрілочна зона; l_сл – сортувальні лінії.

Насувна частина - відстань від ГС останнього СП передгіркової горловини парку прийому до ВГ, і її довжина звичайно приймається рівною 150 м, при цьому перед горбом гірки робиться підйом з ухилом 8...12⁰/₀₀.

У цілому довжина шляху перед гіркою становить:

м.

де - довжина состава, що підлягає розформуванню.

Схема профілю горба гірки показана на рис. 10.

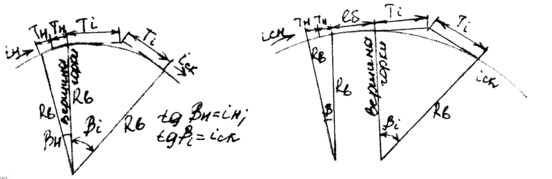

Рисунок 10. Профіль горба гірки.

Тангенси сполучних кривих приймаються за умовну площадку на горбі гірки довжиною lу, яка дорівнює сумі довжин тангенсів:

З розрахунку висоти гірки відомо, що відстань від ВГ до першої розділової стрілки становить 3,37 м., при цьому гальмова позиція, розміщена між стиками рейок, займає 20,26 м [1, 3].

Тоді, на ділянку швидкісного спуска відводиться 24 м, а ділянка стрілочної зони (із плану) має довжину 96,03 м, і ділянка сортувальних колій - 50 м.

Сумарна необхідна потужність гальмових позицій спускної частини гірки визначається з формул:

де Ку – коефіцієнт збільшення необхідної потужності гальмових позицій спускної частини гірки, приймаємо К_у = 1,2.

Використовуючи результати попередніх розрахунків одержимо:

Визначимо кількість сповільнювачів КНП-5 потужністю 1,2 мэн. в кожний для зупинки дуже гарного бігуна наприкінці першої гальмової позиції:

,

приймаємо 1.

Сумарна наявна потужність гальмових засобів ГМП із 1 гальмовою позицією повинна забезпечувати вхід дуже гарного бігуна на другу позицію, скочування, зупинку 4-хвісьового вагона, тому на 1-ої гальмовій позиції досить установити один сповільнювач КНП-5 потужністю 1,2 мэн.в.

4. Проектування станції

4.1 Вибір місця будівництва станції

Відповідно до заданих координат по карті масштабу 1:5000 або 1:2500 розташовуються підприємства зі станції примикання.

Розмір площадок приймається, км:

— ЦОФ та Бази 0,5 х 0,5

— НПЗ 1 х 1

— Буд.індустрія 1 х 1

— ЛПП 0,5 х 0,5

Виходячи з умов місцевості обираємо площадку для будівництва дільничної станції й виконуємо трасування залізничних колій від станції примикання УЗ до дільничної станції й до підприємств.

Граничний ухил при трасуванні під’їздних колій що з’єднують підприємства зі станцією залежить від маси поїздів, серії локомотивів що звертаються на цих ділянках, опору руху и може бути вирахуваний за наступною формулою:

де Fкр - розрахункове значення сили тяги локомотива, кгс або кН (див. Додаток 22);

Q – розрахункова маса локомотива, т;

w’ - основний питомий опір руху локомотива, кгс/т;

при русі на ланковій колії:

,

тут V- розрахункова швидкість локомотива в режимі руху на розрахунковому підйомі без перегріву двигунів, км/годину.

P – маса поїзда брутто,т

w” - основний питомий опір руху вантажних вагонів, кгс/т.

при русі на ланковій колії

тут q₀ - маса, що приходиться на вісь колісної пари, (q₀ > 6 т).

Граничний ухил профілю колій 25⁰/₀₀.

На підставі порівняння 3 - 4 варіантів трасування вибирається найбільш прийнятний варіант розташування площадки, що і рекомендується для будівництва станції. Обраний оптимальний варіант розташування дільничної станції переноситься на кальку й виконується по двох поздовжніх профілях під'їзних колій до підприємств і до станції примикання, які даються в додатку до розрахунково-пояснювальної записки проекту нової станції.

Вибір місця будівництва проводиться в наступній послідовності:

- визначення напрямку проектованої лінії й складання схематичного поздовжнього профілю. Після визначення по вихідних координатах місцезнаходження підприємства й вибору декількох можливих площадок під станцію примикання будуються повітряні лінії, що з'єднують станцію примикання з проектованою станцією й дільничною станцією з підприємствами. Для обходу контурних і висотних перешкод по кожній повітряній лінії вибирають фіксовані точки, у результаті чого може виникнути кілька варіантів траси. Оцінюються повітряно-ламані лінії, вибирається оптимальний варіант і складаються поздовжні профілю в масштабі карти по головній і під'їзній коліях згідно обраним варіантом.

Побудова схематичного профілю виконується в наступній послідовності: на кальку переносять повітряно-ламану лінію, на яку за допомогою горизонталей виносять оцінки; розраховують план «кривих і прямих»; на кальці вписують кругові криві й переносять на них відмітки; роблять разграфку профілю й у масштабі карти виносять на профіль відстані, напроти яких проставляють чорні відмітки; спроектувати проектну лінію, визначити робочі оцінки й обчислити обсяги грабарств.

Розрахунок елементів кругових кривих виконують по обмірюваному куті повороту й обраному розділу кривої:
