На феноменологическом уровне различают три основные типа роста тонких эпитаксиальных пленок:

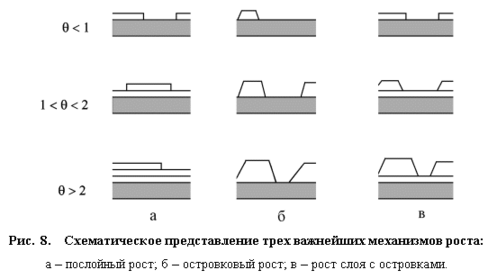

1. Послойный рост (layer-by-layer growth). При этом механизме роста каждый последующий слой пленки начинает формироваться только после полного завершения роста предыдущего слоя. Этот механизм роста называют также ростом Франка-ван дер Мерве (Frank-van der Merve, FM). Послойный рост имеет место, когда взаимодействие между подложкой и слоем атомов значительно больше, чем между ближайшими атомами в слое. Схематическое представление послойного роста пленки для различной степени покрытия  (в долях монослоев ML) показано на рис. 8,а.

2. Островковый рост или рост Вольмера-Вебера (island growth, Vollmer Weber, VW). Этот механизм является полной противоположностью послойному росту. Условием его реализации является преобладание взаимодействия между ближайшими атомами над взаимодействием этих атомов с подложкой. При островковом механизме роста вещество с самого начала оседает на поверхности в виде многослойных конгломератов атомов (см. рис.8,б).

3. Промежуточным между этими двумя механизмами является рост Странски-Крастанова (Stransky-Krastanov, SK, layer-plus-islandgrows), при котором первый слой полностью покрывает поверхность подложки, а на нем происходит рост трехмерных островков пленки. К этому механизму могут приводить многие факторы, в частности достаточно большое несоответствие между параметрами кристаллических решеток пленки и подложки (см. рис.8,в).

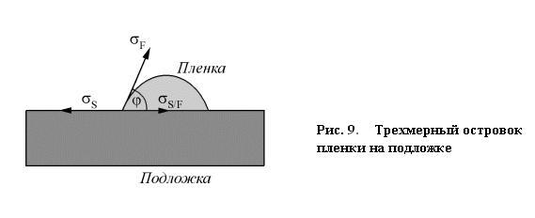

Условие, разграничивающее реализацию того или иного механизма роста, можно получить из анализа соотношений между коэффициентами поверхностного натяжения между подложкой и вакуумом _S, между пленкой и вакуумом _F и между подложкой и пленкой _S/F (рис.9).

Коэффициент поверхностного натяжения поверхности равен свободной энергии единицы поверхности. Соответственно эти коэффициенты определяют силы поверхностного натяжения, действующие на единицу элемента длины границы раздела. Согласно этому определению сила dF, действующая на бесконечно малый элемент dl границы раздела двух сред равна

Из условия равновесия для любого элемента длины линии соприкосновения подложки, трехмерного островка пленки и вакуума (рис. 9.) получим

(3.3)

где  - краевой угол, т.е. угол, образованный касательной к поверхности островка пленки и поверхностью подложки.

Если краевой угол равен нулю, то островок “растекается” тонким слоем по поверхности подложки, что соответствует послойному механизму роста. Это условие приводит к следующему соотношению между коэффициентами поверхностного натяжения:

, послойный рост (3.4)

Если , реализуется механизм роста островков, условие которого

рост островков (3.5)

Для более полного вывода условий, при которых реализуется тот или иной механизм роста, необходимо учесть влияние на условие равновесия между формируемой пленкой и подложкой газовой фазы в области роста пленки.

Часто в литературе рассматривают еще один механизм роста – статистическое осаждение. При этом механизме роста пленки атомы осаждаемого вещества располагаются на поверхности согласно распределению Пуассона так, как если бы их бросали случайно и они просто прилипали бы на месте падения.

3.2 Молекулярно-лучевая эпитаксия

Молекулярно-лучевая эпитаксия (МЛЭ) по существу является развитием до совершенства технологии вакуумного напыления тонких пленок. Ее отличие от классической технологии вакуумного напыления связано с более высоким уровнем контроля технологического процесса. В методе МЛЭ тонкие монокристаллические слои формируются на нагретой монокристаллической подложке за счет реакций между молекулярными или атомными пучками и поверхностью подложки. Высокая температура подложки способствует миграции атомов по поверхности, в результате которой атомы занимают строго определенные положения. Этим определяется ориентированный рост кристалла формируемой пленки на монокристаллической подложке. Успех процесса эпитаксии зависит от соотношения между параметрами решетки пленки и подложки, правильно выбранных соотношений между интенсивностями падающих пучков и температуры подложки. Когда монокристаллическая пленка растет на подложке, отличающейся от материала пленки, и не вступает с ним в химическое взаимодействие, то такой процесс называется гетероэпитаксией. Когда подложка и пленка по химическому составу не отличаются или незначительно отличаются друг от друга, то процесс называется гомоэпитаксией или автоэпитаксией. Ориентированное наращивание слоев пленки, которая вступает в химическое взаимодействие с веществом подложки, называют хемоэпитаксией. Граница раздела между пленкой и подложкой имеет ту же кристаллическую структуру, что и подложка, но отличается по составу, как от материала пленки, так и материала подложки.

По сравнению с другими технологиями, используемых для выращивания тонких пленок и многослойных структур МЛЭ характеризуется, прежде всего, малой скоростью роста и относительно низкой температурой роста. К достоинствам этого метода следует отнести возможность резкого прерывания и последующего возобновления поступления на поверхность подложки молекулярных пучков различных материалов, что наиболее важно для формирования многослойных структур с резкими границами между слоями. Получению совершенных эпитаксиальных структур способствует и возможность анализа структуры, состава и морфологии растущих слоев в процессе их формирования методом дифракции отраженных быстрых электронов (ДОБЭ) и электронной оже-спектроскопии (ЭОС).

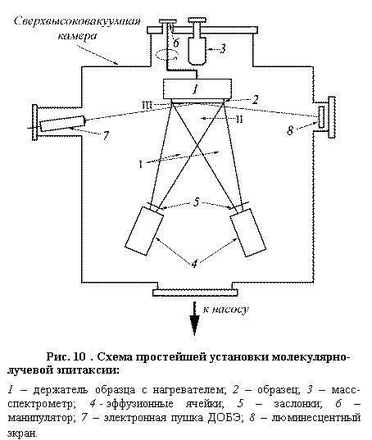

Ниже на рис.10. показана упрощенная схема ростовой камеры МЛЭ.

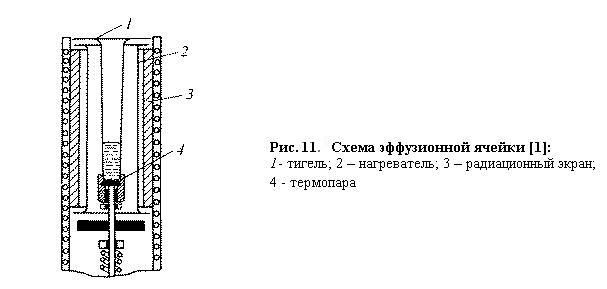

Испарение материалов, осаждаемых в сверхвысоком вакууме на подложку, закрепленную на манипуляторе с нагревательным устройством, осуществляется с помощью эффузионных ячеек (эффузия – медленное истечение газов через малые отверстия). Схема эффузионной ячейки приведена на рис.11. Эффузионная ячейка представляет цилиндрический стакан, выполненный из пиролитического нитрида бора или высокочистого графита. Поверх тигля располагаются, нагревательная спираль из танталовой проволоки и тепловой экран, изготовленный обычно из танталовой фольги.

Эффузионные ячейки могут работать в области температур до 1400 ⁰С и выдерживать кратковременный нагрев до 1600 ⁰С. Для испарения тугоплавких материалов, которые используются в технологии тонких магнитных пленок и многослойных структур, нагревание испаряемого материала осуществляется электронной бомбардировкой. Температура испаряемого вещества контролируется вольфрам-рениевой термопарой, прижатой к тиглю. Испаритель крепится на отдельном фланце, на котором имеются электрические выводы для питания нагревателя и термопары. Как правило, в одной ростовой камере располагается несколько испарителей, в каждом из которых размещены основные компоненты пленок и материалы легирующих примесей.

Ростовые камеры современных технологических комплексов МЛЭ оборудованы, как правило, квадрупольным масс-спектрометром для анализа остаточной атмосферы в камере и контроля элементного состава на всем технологическом процессе. Для контроля структуры и морфологии формируемых эпитаксиальных структур в камере роста располагается также дифрактометр отраженных быстрых электронов. Дифрактометр состоит из электронной пушки, которая формирует хорошо сфокусированный электронный пучок с энергий 10 – 40 кэВ. Электронный луч падает на подложку под очень небольшим углом к ее плоскости, рассеянные электронные волны дают дифракционную картину на люминесцентном экране. Часто ростовые камеры или в многокамерных комплексах МЛЭ в камере для подготовки и анализа подложек и эпитаксиальных структур располагаются электронная пушка с энергоанализатором вторичных электронов и ионная пушка для очистки подложек ионным травлением и послойного анализа состава эпитаксиальных структур.

Наиболее важная для технологического процесса область ростовой камеры находится между эффузионными ячейками и подложкой (рис.10). Эту область можно разделить на три зоны, которые обозначены на рисунке цифрами I, II и III. Зона I –зона генерации молекулярных пучков, в этой зоне молекулярные пучки, формируемые каждой из эффузионных ячеек, не пересекаются и не влияют друг на друга. Во второй зоне (зона II – зона смешения испаряемых элементов) молекулярные пучки пересекаются, и происходит перемешивание различных компонентов. В непосредственной близости от поверхности подложки располагается зона III–зона кристаллизации. В этой зоне происходит эпитаксиальный рост в процессе молекулярно-лучевой эпитаксии.

В промышленности, научно-исследовательских лабораториях широкое распространение в настоящее время получили автоматизированные многомодульные комплексы для молекулярно-лучевой эпитаксии. Модуль – это часть установки, выделенная по функциональным и конструктивным признакам. Модули подразделяются на технологические и вспомогательные. Каждый технологический модуль предназначен для проведения определенного технологического процесса (очистка подложек и анализ состояния их поверхности, эпитаксия полупроводниковых пленок, осаждение металлов и диэлектриков и т.д.). Вспомогательными модулями являются, например, модуль загрузки- выгрузки подложек, модуль предварительной откачки и обезгаживания вакуумных камер и др. Комплекс для МЛЭ в зависимости от технологических задач может быть укомплектован различным количеством специализированных модулей, соединенных между собой шлюзовыми устройствами и системой перемещения подложек и образцов из одного модуля в другой без нарушения вакуума.

Тенденции развития разработок в направлении создания установок для МЛЭ связаны с все более широким применением встроенного аналитического оборудования и автоматизацией технологического процесса, что позволяет улучшить воспроизводимость свойств выращиваемых эпитаксиальных структур и создавать сложные многослойные структуры. Аналитическое оборудование комплекса представлено в модуле ПАП встроенным оже-спектрометром и ионной пушкой для очистки подложек и оже-профилирования. Каждый из блоков ЭПС и ЭПМ содержит масс-спектрометр для контроля остаточных газов и молекулярных пучков и дифрактометр отраженных быстрых электронов для контроля структуры и морфологии эпитаксиальных слоев в процессе роста. Помимо вакуумно-механической системы в комплекс входит автоматизированная система управления технологическим процессом, позволяющая независимо и одновременно управлять технологическими процессами, как под контролем оператора, так и в автоматическом режиме.

Заключение

Тонкие пленки широко используются в технике в качестве износо-, коррозионностойких, антифрикционных, защитно-декоративных и др. покрытий. Широкое применение они нашли в оптике (поляризационные фильтры, светоделители, просветляющие и др. покрытия) и в электронной промышленности при производстве приборов и интегральных микросхем (омические контакты, токоведущие дорожки, изготовление конденсаторов, устройства на магнитных пленках, полупроводниковые эпитаксиальные пленки).

Для решения широкого круга задач тонкопленочной технологии разработаны различные методы генерации потока осаждаемого вещества, основанные на механизмах термического испарения (резистивное, электронно-лучевое, импульсное лазерное, электродуговое) и ионного распыления (катодное, магнетронное, высокочастотные) в несамостоятельном разряде и автономными источниками. Проведенный анализ физических процессов, лежащих в основе каждого метода, позволяет выбрать наиболее эффективный метод для решения конкретной технической задачи и может быть использован при разработке новых комбинированных систем генерации плазмы.

Литература

1. Епифанов Г. И., Мома Ю. А. Физические основы конструирования и технологии РЭА и ЭВА: Учебное пособие для вузов. – М.: Советское радио, 1979. – 352 с.

2. Вакуумное нанесение пленок в квазизамкнутом объеме. М., «Советское радио», 1975, 160 с./ Ю. З. Бубнов, М. С. Лурье, Ф. Г. Старос, Г. А. Филаретов.

3. Технология полупроводниковых приборов и изделий микроэлектроники. В 10 кн.: Учеб. Пособие для ПТУ. Кн. 6. Нанесение пленок в вакууме / Минайчев В. Е. – М.: Высш. шк., 1989. – 110 с.: ил.

4. Ефимов И. Е. и др. Микроэлектроника. Физические и технологические основы, надежность. Учеб. Пособие для вузов. М: «Высш. школа», 1977. – 416 с. с ил.

5. Карпенко Г. Д., Рубинштейн В. Л. Современные методы генерации осаждаемого вещества при нанесении тонкопленочных покрытий в вакууме. Минск: БелНИИНТИ, 1990 – 36 с.

6. Костржицкий А. И., Лебединский. Многокомпонентные вакуумные покрытия. –М: «Машиностроение»,1987 – 207 с.

7. Бутовский К. Г., Лясников В. Н. Напыленные покрытия, технология и оборудование. – Саратов.: «Саратовский госуд. техн. университет»,1999 – 117 с.

8. Кудинов В. В., Бобров Г. В. Нанесение покрытий напылением. Теория, технология и оборудование. – М.: «Металлургия», 1992 - 431 с.

9. О.С.Трушин, В.Ф.Бочкарев, В.В.Наумов. Моделирование процессов эпитаксиального роста пленок в условиях ионно-плазменного напыления.//Микроэлектроника, 2000, том 29, №4, стр. 296-309
