Размещено на http://www.allbest.ru/

Министерство образования Российской Федерации

Марийский государственный технический университет

Кафедра конструирования и производства радиоаппаратуры

Вакуумное напыление

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовой работе по дисциплине

Основы физики твёрдого тела и микроэлектроники

Разработал: студент группы ЭВС-31

Колесников

Консультировал: доцент

Игумнов В.Н

Йошкар-Ола 2003г.

Содержание

Введение

1.Термическое вакуумное напыление

1.1 Резистивное напыление

1.2 Индукционное напыление

1.3 Электронно-лучевое напыление

1.4 Лазерное напыление

1.5 Электродуговое напыление

2. Распыление ионной бомбардировкой

2.1 Катодное распыление

2.2 Магнетронное распыление

2.3 Высокочастотное распыление.

2.4 Плазмоионное распыление в несамостоятельном газовом разряде

3. Технология тонких пленок на ориентирующих подложках

3.1 Механизмы эпитаксиального роста тонких пленок

3.2 Молекулярно-лучевая эпитаксия

Заключение

Литература

ВВЕДЕНИЕ

Тонкие пленки, наносимые в вакууме, широко применяются в производстве дискретных полупроводниковых приборов и интегральных микросхем (ИМС).

Получение высококачественных и воспроизводимых по электрофизическим параметрам тонкопленочных слоев является одним из важнейших технологических процессов формирования структур как дискретных диодов и транзисторов, так и активных и пассивных элементов ИМС.

Таким образом, от совершенства технологических процессов нанесения тонких пленок в значительной степени зависят надежность и качество изделий микроэлектроники, технический уровень и экономические показатели их производства.

Тонкопленочная технология базируется на сложных физико-химических процессах и применении различных металлов и диэлектриков. Так, тонкопленочные резисторы, электроды конденсаторов и межсоединения выполняют осаждением металлических пленок, а межслойную изоляцию и защитные покрытия – диэлектрических.

Важным этапом является контроль параметров тонких пленок (скорости их нанесения, толщины и ее равномерности, поверхностного сопротивления), который проводится с помощью специальных приборов, как при выполнении отдельных технологических операций, так и по завершении всего процесса.

Методы ионно-плазменного и магнетронного напыления находят широкое применение в современной микроэлектронике. Высокие скорости напыления и энергия падающих на подложку атомов в процессе напыления позволяют использовать эти методы для получения пленок различного состава и структуры, и, в частности, для низкотемпературной эпитаксии.

В настоящее время исследованиям в данной области уделяется значительный интерес.

Целью данной курсовой работы является рассмотрение основных методов напыления и распыления в вакууме, физико-химических процессов, а также описание и работа установок использующихся в данных методах.

Процесс нанесения тонких пленок в вакууме состоит в создании (генерации) потока частиц, направленного в сторону обрабатываемой подложки, и последующей их концентрации с образованием тонкопленочных слоев на покрываемой поверхности.

Для модификации свойств поверхности твердого тела используют различные режимы ионной обработки. Процесс взаимодействия ионного пучка с поверхностью сводится к протеканию взаимосвязанных физических процессов: конденсации, распыления и внедрения. Превалирование того или иного физического эффекта определяется главным образом энергией E₁ бомбардирующих ионов. При Е₁=10-100 эВ конденсация преобладает над распылением, поэтому имеет место осаждение покрытия. При повышении энергии ионов до 10⁴ эВ начинает преобладать процесс распыления с одновременным внедрением ионов в металл. Дальнейшее повышение энергии бомбардирующих ионов (Е₁ >10⁴ эВ) приводит к снижению коэффициента распыления и установлению режима ионной имплантации (ионного легирования).

Технологический процесс нанесения тонкопленочных покрытий в вакууме включает 3 основных этапа:

- генерация потока частиц осаждаемого вещества;

- переноса частиц в разреженном пространстве от источника до подложки;

- осаждения частиц при достижении подложки.

Существуют 2 метода нанесения вакуумных покрытий, различающихся по механизму генерации потока осаждаемых частиц: термическое напыление и распыление материалов ионной бомбардировкой. Испаренные и распыленные частицы переносятся на подложку через вакуумную среду (или атмосферу реактивных газов, вступая при этом в плазмохимические реакции). Для повышения степени ионизации потока осаждаемого вещества в вакуумную камеру могут быть введены специальные источники заряженных частиц (например, термокатод) или электромагнитного излучения. Дополнительное ускорение движения ионов к обрабатываемой поверхности может достигаться за счет приложения к ней отрицательного напряжения.

Общими требованиями, предъявляемыми к каждому из этих методов, является воспроизводимость свойств и параметров получаемых пленок и обеспечения надежного сцепления (адгезии) пленок с подложками и другими пленками.

Для понимания физических явлений, происходящих при нанесении тонких пленок в вакууме, необходимо знать, что процесс роста пленки на подложке состоит из двух этапов: начального и завершающего. Рассмотрим, как взаимодействуют наносимые частицы в вакуумном пространстве и на подложке.

Покинувшие поверхность источника частицы вещества движутся через вакуумное (разреженное) пространство с большими скоростями (порядка сотен и даже тысяч метров в секунду) к подложке и достигают ее поверхности, отдавая ей при столкновении часть своей энергии. Доля передаваемой энергии тем меньше, чем выше температура подложки.

Сохранив при этом некоторый избыток энергии, частица вещества способна перемещаться (мигрировать) по поверхности подложки. При миграции по поверхности частица постепенно теряет избыток своей энергии, стремясь к тепловому равновесию с подложкой, и при этом может произойти следующее. Если на пути движения частица потеряет избыток, своей энергии, она фиксируется на подложке (конденсируется). Встретив же на пути движения другую мигрирующую частицу (или группу частиц), она вступит с ней в сильную связь (металлическую), создав адсорбированный дуплет. При достаточно крупном объединении такие частицы полностью теряют способность мигрировать и фиксируются на подложке, становясь центром кристаллизации.

Вокруг отдельных центров кристаллизации происходит рост кристаллитов, которые впоследствии срастаются и образуют сплошную пленку. Рост кристаллитов происходит как за счет мигрирующих по поверхности частиц, так и в результате непосредственного осаждения частиц на поверхность кристаллитов. Возможно также образование дуплетов в вакуумном пространстве при столкновении двух частиц, которые в конечном итоге адсорбируются на подложке.

Образованием сплошной пленки заканчивается начальный этап процесса. Так как с этого момента качество поверхности подложки перестает влиять на свойства наносимой пленки, начальный этап имеет решающее значение в их формировании. На завершающем этапе происходит рост пленки до необходимой толщины.

При прочих неизменных условиях рост температуры подложки увеличивает энергию, т.е. подвижность адсорбированных молекул, что повышает вероятность встречи мигрирующих молекул и приводит к формированию пленки крупнокристаллической структуры. Кроме того, при увеличении плотности падающего пучка повышается вероятность образования дуплетов и даже многоатомных групп. В то же время рост количества центров кристаллизации способствует образованию пленки мелкокристаллической структуры.

Разреженное состояние газа, т.е. состояние, при котором давление газа в некотором замкнутом герметичном объеме ниже атмосферного, называют вакуумом.

Вакуумная техника занимает важное место в производстве пленочных структур ИМС. Для создания вакуума в рабочей камере из нее должны быть откачаны газы. Идеальный вакуум не может быть достигнуть, и в откачанных рабочих камерах технологических установок всегда присутствует некоторое количество остаточных газов, чем и определяется давление в откачанной камере (глубина, или степень вакуума).

1. Термическое вакуумное напыление

Сущность данного процесса нанесе6ния тонких пленок заключается в нагреве вещества в вакууме до температуры, при которой возрастающая с нагревом кинетическая энергия атомов и молекул вещества становится достаточной для их отрыва от поверхности и распространения в окружающем пространстве. Это происходит при такой температуре, при которой давление собственных паров вещества превышает на несколько порядков давление остаточных газов. При этом атомарный поток распространяется прямолинейно и при соударении с поверхностью испаряемые атомы, и молекулы конденсируются на ней.

Процесс испарения осуществляется по обычной схеме: твердая фаза – жидкая фаза – газообразное состояние. Некоторые вещества (магний, кадмий, цинк и др.) переходят в газообразное состояние, минуя жидкую фазу. Такой процесс называется сублимацией.

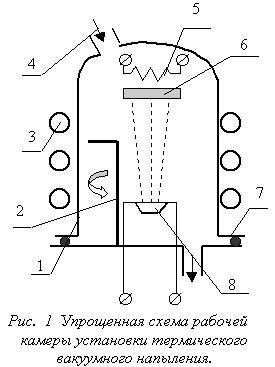

Основными элементами установки вакуумного напыления, упрощенная схема которой представлена на рис.1, являются: 1 - вакуумный колпак из нержавеющей стали; 2 - заслонка; 3 - трубопровод для водяного нагрева или охлаждения колпака; 4 - игольчатый натекатель для подачи атмосферного воздуха в камеру; 5 - нагреватель подложки; 6 - подложкодержатель с подложкой, на которой может быть размещен трафарет; 7 - герметизирующая прокладка из вакуумной резины; 8 - испаритель с размещённым в нём веществом и нагревателем (резистивным или электронно-лучевым).

Процесс проведения операции вакуумного напыления включает в себя выполнение следующих действий. В верхнем положении колпака с подложкодержателя снимают обработанные подложки и устанавливают новые. Колпак опускают и включают систему вакуумных насосов (вначале для предварительного разрежения, затем высоковакуумный). Для ускорения десорбции воздуха с внутренних поверхностей и сокращения времени откачки в трубопровод подают горячую проточную воду. По достижении давления внутри камеры порядка 10^-4 Па (контроль по манометру) включают нагреватели испарителя и подложек. По достижении рабочих температур (контроль с помощью термопар) заслонку отводят в сторону и пары вещества достигают подложки, где происходит их конденсация и рост плёнки. Система автоматического контроля за ростом плёнки фиксирует либо толщину плёнки (для диэлектрика плёночных конденсаторов), либо поверхностное сопротивление (для резисторов), либо время напыления (проводники и контакты, защитные покрытия). Вырабатываемый при этом сигнал об окончании напыления после усиления воздействует на соленоид заслонки, перекрывая ею поток пара. Далее отключают нагреватели испарителя и подложек, выключают систему откачки, а в трубопровод подают холодную проточную воду. После остывания подколпачных устройств через натекатель плавно впускают атмосферный воздух. Выравнивание давлений внутри и вне колпака даёт возможность поднять его и начать следующий цикл обработки.

Процесс термического вакуумного напыления характеризуется температурой на испарителе t°_ис, давлением воздуха в рабочей камере P₀, температурой нагрева подложек t°_п. Температура нагрева вещества в испарителе (t°_ис) должна обеспечивать достаточно высокую интенсивность испарения, чтобы время напыления пленки не превышало 1-2 минут. В то же время чрезмерно высокая интенсивность приводит к образованию мелкозернистой неустойчивой структуры в плёнке, о чём будет сказано ниже.

Интенсивность испарения удобно характеризовать упругостью пара (давлением пара в состоянии насыщения) P_S. Упругость пара для данного вещества зависит только от температуры

(1.1)

где А и В - коэффициенты, характеризующие род материала;

Т - абсолютная температура вещества, К.

Оптимальной интенсивностью испарения принято считать интенсивность, при которой упругость пара составляет ~1,3 Па. Соответствующая этой упругости температура испарения называется условной и может быть вычислена из (1.1). Так, для алюминия она равна 1150°C, для хрома - 1205°C, для меди - 1273°C, для золота - 1465°C и т.д.

Низкое давление воздуха Р₀ в рабочей камере необходимо для:

- обеспечения свободной диффузии атомов вещества испарителя в объём рабочей камеры;
