Удержание катодных пятен на поверхности испарения катода осуществляется с помощью магнитного поля. При стремлении катодного пятна уйти на боковую поверхность катода радиальная составляющая силы, возникающей при взаимодействии тока с направленным под углом к нему магнитным полем, удерживает катодыне пятна на поверхности испарения. Серьезной проблемой, с которой приходится сталкиваться при электродуговом испарении холодного катода, является эрозия капель из катодного пятна, что вызывает появление микродефектов в конденсируемой пленке и может стать причиной снижения эксплуатационных характеристик покрытий. Образование капельной фазы связано с катодными процессами вакуумной дуги и зависит как от теплофизических характеристик материала катода (удельная теплоемкость, коэффициент температуропроводности, температура плавления, удельная теплота плавления, температура кипения, давление насыщенных паров), состояния его рабочей поверхности (наличие микронеровностей, трещин) и внутреннего объема (наличие газовых включений), так и от технологических параметров нанесения покрытий) ток дуги, ток подмагничивания, парциальные давления газов в камере установки).

По сложившимся в настоящее время представлениям испускание жидких капель катодным пятном вакуумной дуги происходит при формировании на поверхности катода эрозионных кратеров и обусловлено воздействием давления плазмы на поверхность жидкого металла. Данный механизм образования капельной фазы не позволяет объяснить установленную экспериментально зависимость содержания микрокапель в покрытии от содержания газовых включений в катоде (в частности, факт полного отсутствия микрокапель в покрытиях при использовании катодов с газосодержанием менее 10^-6 %). Следует также отметить, что при осуществлении процесса плавления-вымывания жидкой пленки с боковой поверхности эрозионного кратера разлет капель должен происходить в основном под малым углом к поверхности катода. Между тем в покрытиях, как правило, фиксируются капли, разлетающиеся в направлении нормали к поверхности катода. Их образование связано, по мнению авторов, с процессами объемного парообразования (пузырькового кипения) в катодном пятне.

Исходя из данного механизма, можно выделить следующие физически значимые параметры процесса образования микрокапель: концентрацию газовых включений в катоде N₀ (определяет число центров парообразования, обуславливающих пузырьковое кипение), концентрацию мощности в катодном пятне q (определяет толщину слоя расплава, время существования пузырька в расплаве и радиус пузырька, соответствующий длительности его существования), скорость движения катодного пятна (ограничивает временные рамки процесса).

Основные параметры, характеризующие установки для нанесения покрытий вакуумным электродуговым способом

- удельная скорость испарения – 2·10^-4 –5·10^-3 г/(см² ·с);

- эффективность процесса испарения – 2·10^-6 –10^-5 г/Дж;

- степень ионизации – 10-90%;

- энергия генерируемых частиц – 10 – 100 эВ;

- скорость осаждения ~5 нм/с.

К основным достоинствам метода нанесения тонких пленок вакуумным электродуговым испарением относятся следующие:

- возможность точно регулировать скорость нанесения покрытий путем изменения тока дуги;

- возможность управлять составом покрытия, используя несколько катодов из различных материалов или же составные (многокомпонентные) катоды;

- высокая энергия плазменной струи, способствующая получению высокой адгезии покрытия;

- высокая степень ионизации, способствующая эффективной агломерации зародышей и формированию сплошных пленок минимально возможных толщин;

- возможность получения тонких пленок соединений металлов за счет ввода в камеру реакционного газа;

- технологичность процесса осаждения, позволяющая использовать для управления процессом ЭВМ.

электронный лучевой напыление эпитаксия

2. Распыление ионной бомбардировкой

Термическое вакуумное напыление имеет ряд недостатков и ограничений, главные из которых следующие:

- напыление плёнок из тугоплавких материалов (W, Mo, SiO₂, Al₂O₃ и др.) требует высоких температур на испарителе, при которых неизбежно загрязнение потока материалом испарителя;

- при напылении сплавов различие в скорости испарения отдельных компонентов приводит к изменению состава плёнки по сравнению с исходным составом материала, помещённого в испаритель;

- инерционность процесса, требующая введения в рабочую камеру заслонки с электромагнитным приводом;

- неравномерность толщины плёнки, вынуждающая применять устройства перемещения подложек и корректирующие диафрагмы.

Первые три недостатка обусловлены необходимостью высокотемпературного нагрева вещества, а последний - высоким вакуумом в рабочей камере.

Принцип действия устройств ионного распыления основан на таких физических явлениях, как ионизация частиц газа, тлеющий разряд в вакууме и распыление веществ бомбардировкой ускоренными ионами.

Ионизация – это процесс превращения нейтральных частиц газа (атомов и молекул) в положительно заряженные ионы. Сущность этого процесса состоит в следующем. Находящийся между двумя электродами газ всегда содержит несколько свободных электронов. Если между электродами анодом и катодом – создать электрическое поле, это поле будет ускорять свободные электроны. При встрече с нейтральной частицей газа ускоренный первичный электрон выбивает из нее вторичный электрон, превращая нейтральную частицу газа в положительно заряженный ион. Т.о., в результате столкновения появляется новая пара заряженных частиц: выбитый вторичный электрон и положительно заряженный ион.

Отраженный первичный электрон и вторичный электрон, в свою очередь, могут быть ускорены электрическим полем и при взаимодействии с нейтральными частицами газа образовать по паре заряженных частиц. Так развивается лавинообразный процесс появления в газовой среде двух видов заряженных частиц, и газ, будучи в нормальных условиях электрическим изолятором, становится проводником.

Современные представления о процессе взаимодействия, приводящего к распылению, предполагают, что в результате проникновения иона в материал возникает каскад бинарных упругих столкновений смещенных атомов, в которых происходит обмен энергией и импульсом между атомами. Средне время развития каскада столкновений порядка 2·10^-13с. Конечным результатом каскада столкновений может стать передача поверхностному атому (в слое толщиной ~1 нм) достаточной энергии и необходимого импульса нужной направленности (в направлении границы твердое тело-вакуум) для преодоления сил его связи на поверхности, что и приводит к распылению.

Процесс распыления ионной бомбардировкой является "холодным" процессом, т.к. атомарный поток вещества на подложку создаётся путём бомбардировки поверхности твёрдого образца (мишени) ионами инертного газа и возбуждения поверхности атомов до энергии, превышающей энергию связи с соседними атомами. Необходимый для этого поток ионов создаётся в электрическом газовом разряде, для чего давление газа в рабочей камере должно быть в пределах 0,1×10 Па, т.е. на несколько порядков более высокое, чем в камере установки термовакуумного напыления.

Последнее обстоятельство приводит к рассеиванию потока атомов с мишени и повышению равномерности толщины осаждаемых плёнки до ±1% , причём без применения дополнительных устройств.

Метод ионного распыления основан на бомбардировке мишени, изготовленной из осаждаемого материала, быстрыми частицами. Выбитые из мишени в результате бомбардировки частицы образуют поток наносимого материала, который осаждается в виде тонкой пленки на подложках, расположенных на некотором расстоянии от мишени.

Важным фактором, определяющим эксплуатационные особенности и конструкции установок ионного распыления, является способ генерации ионов, бомбардирующих мишень. В соответствии с этим установки ионного распыления оснащаются простой двухэлектродной или магнетронной системой.

2.1 Катодное распыление

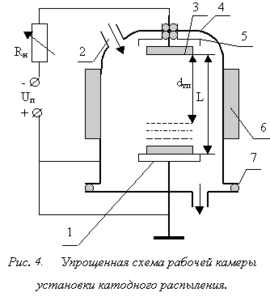

Катодное распыление - одна из разновидностей распыления ионной бомбардировкой постепенно вытесняется более совершенными процессами высокочастотного и магнетронного распыления. Однако, будучи относительно простым и в то же время содержащим все основные черты этой группы процессов, оно представляет собой наиболее удобную форму для изучения процессов этого вида распыления вообще. На рис. 4 представлена схема рабочей камеры установки катодного распыления. Основными элементами камеры являются: 1 - анод с размещенными на нём подложками; 2 - игольчатый натекатель, обеспечивающий непрерывную подачу аргона; 3 - катод - мишень из материала, подлежащего распылению и осаждению; 4 - вакуумный колпак из нержавеющей стали; 5 - экран, охватывающий катод с небольшим зазором и предотвращающий паразитные разряды на стенки камеры; 6 - постоянный электромагнит, удерживающий электроны в пределах разрядного столба; 7 - герметизирующая прокладка. Питание осуществляется постоянным напряжением, нижний электрод с подложками заземлён и находится под более высоким потенциалом, чем катод-мишень. Переменная нагрузка служит для регулирования тока разряда. На рис.5 представлена упрощённая структура разряда и распределение потенциала вдоль разряда, а также типы частиц, участвующих в процессе.
Разряд разделён на две зоны: тёмное катодное пространство и светящаяся область. На тёмное катодное пространство приходится основное падения напряжения. Здесь заряженные частицы разгоняются до энергии, достаточной, чтобы ионы, бомбардируя катод-мишень, освобождали поверхностные атомы и электроны (если мишень из проводящего материала), а электроны - на границе тёмного катодного пространства ионизировали молекулы аргона. При ионизации образуется ион аргона, который, ускоряясь, стремится к мишени, и электрон, который, как и "отработанный" ионизирующий электрон, дрейфует к аноду в слабом поле светящейся области. Освобожденный с поверхности мишени атом вещества, преодолевая столкновения с молекулами и ионами аргона, достигает поверхности подложки. При этом непрерывный поток ионов бомбардирует мишень, и непрерывный поток атомов вещества движется к подложке.

Режимы катодного распыления.

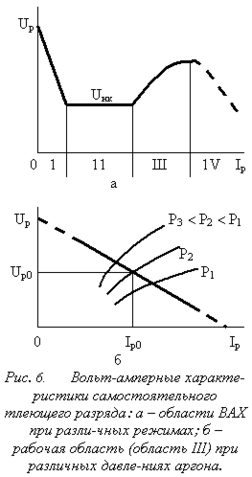

На рис.6а приведена вольтамперная характеристика разряда. При подаче постоянного напряжения в несколько киловольт происходит пробой межэлектродного промежутка, быстрое нарастание тока и падение напряжения в разряде (область зажигания разряда I). При увеличении тока разряда за счёт уменьшения сопротивления Rн площадь катода-мишени, покрытая разрядом, возрастает, плотность разрядного тока и напряжение на разряде остаются постоянными и невысокими, а скорость распыления мала (область нормально тлеющего разряда II). В области III вся площадь мишени покрыта разрядом, и увеличение разрядного тока приводит к повышению плотности разрядного тока, напряжения на разряде и скорости распыления. Область Ш, называемая областью аномально тлеющего разряда, используется в качестве рабочей области в процессах катодного распыления. Для предотвращения перехода в область дугового разряда (область IV) предусмотрены интенсивное водяное охлаждение мишени и ограничение источника питания по мощности.

На рис. 6,б выделена рабочая область III ВАХ. Крутизна характеристики в этой области зависит от давления рабочего газа, в нашем случае аргона. Рабочая точка, характеризующая режимы обработки - давление газа Р, ток J_p и напряжение U_p разряда, лежит на нагрузочной характеристике источника питания

(2.1)

где U_п - напряжение питания.

С другой стороны, скорость распыления мишени W г/см²×с

(2.2)

где С - коэффициент, характеризующий род распыляемого материала и род рабочего газа;

U_нк - нормальное катодное падение напряжения (область II ВАХ);

j_p - плотность разрядного тока;

d_TП - ширина тёмного катодного пространства.
