Местные выгорания, раковины, поперечные риски на притирочных фасках крышки устраняются притиркой или фрезеровкой.

Ремонт уплотнительного бурта следует выполнять особенно тщательно, так как между крышкой и гильзой цилиндра (газовый стык) никаких герметизирующих прокладок не ставят. Бурт крышки пришабривается по контрольной плите до обязательного устранения поперечных рисок. Прилегание бурта по краске должно быть по окружности непрерывным, а по ширине не менее 2 мм. Крупные изъяны на бурте устраняются наплавкой, или сваркой в соответствии с Инструкцией по сварочным и наплавочным работам при ремонте тепловозов, электровозов и дизель-поездов с последующей обработкой на станке. Биение бурта относительно отверстия в цилиндровой крышке для распылителя форсунки должно быть не более 0,6 мм. Высота бурта должна быть 4,9-5,9 мм.

Трещины в днище крышки, выходящие на поверхность, удается обнаружить осмотром или цветной дефектоскопией. Значительно сложнее проверить, сквозная трещина или не сквозная. Для этого очищенные от наружных и внутренних отложений крышки проходят гидравлическое испытание давлением 10 кПа в течение 5 мин, используя приспособление, показанное на рисунке 1.16. Крышку с несквозной трещиной можно не заменять. Однако, чтобы предупредить дальнейшее распространение трещины, по ее концам сверлят, если это возможно, несквозные (неглубокие) отверстия. При этом их центры располагают на расстоянии 1-4 мм от видимых концов трещины. Крышку со сквозной трещиной заменяют. При отсутствии запасной крышки трещину можно устранить сваркой или постановкой гужонов. Второй способ предпочтительнее, так как крышка, восстановленная сваркой (ввиду сложной конфигурации и значительных остаточных деформаций), работает менее надежно.

1 - штуцер подвода воды; 2 - резиновая прокладка; 1 - усилительные ребра; 4 - рукоятка; 5 - кран для выпуска воздуха; 6 - цилиндровая крышка; 2 - зажимное кольцо.

Рисунок 1.16 - Приспособление для опрессовки цилиндровой крышки дизеля ПД-1М:

Контроль расположения клапанов относительно крышки цилиндра и методы устранения дефектов

Во-первых, не следует торопиться "разлучать" клапаны с их гнездами в крышке. Если заметных на глаз изъянов на притирочных фасках тарелки клапана нет, то большой ошибкой будет устранение мелких повреждений станочной обработкой рабочих конусов деталей, так как снятие верхнего наклепанного слоя заметно сокращает срок службы клапана и крышки.

Во-вторых, до притирки клапанов к седлам нужно измерить:

а) приспособлением толщину “h” тарелки клапана;

б) микрометрическим глубиномером - утопание каждого клапана относительно поверхности “А” крышки (см. рисунок 1.1). В результате обработки крышки и клапанов меняется их взаимное расположение по высоте крышки относительно цилиндровой гильзы и привода клапанов. Поэтому для сохранения необходимой величины степени сжатия и технических условий сборки привода, а также обеспечения прочности утопание клапана в крышке ограничивается, например, для двигателей типа ПД-1М - до 2 мм (деповской ремонт), соответственно всех четырех клапанов - до 28 мм;

в) масштабной линейкой - выступание эталонного клапана над крышкой, для этого используют эталонный клапан, величина выхода стержня которого над цилиндровой крышкой должна быть для впускного не более 114,5 мм (деповской ремонт) и выпускного - 214,5 мм. Измеренные величины сравнивают с допускаемыми.

Очень важным является размер утопания клапана. Если он более допустимого, то понижается степень сжатия цилиндра (из-за увеличения объема камеры сжатия), что ухудшает процесс сгорания топлива в цилиндре. Уменьшают этот размер постановкой клапана с тарелкой большей толщины. Если это не дает желаемого результата, то протачивают крышку по поверхности “А” на станке. При этом по условиям прочности нельзя допускать, чтобы высота крышки была менее указанной. Притирочный след на рабочих конусах тарелки клапана и седла крышки должен быть непрерывным по окружности и шириной не менее 2 мм. Предпочтительнее, чтобы притирочный след располагался ближе к внешнему диаметру деталей, а не к внутреннему, так как при этом сбиваются случайно попавшиеся частицы нагара, и обеспечивается быстрая и плотная посадка.

Разработка карты технических требований на дефектацию узла

После разработки технологии ремонта “слабой" детали - выпускного клапана составляется карта технических требований на дефектацию всех остальных деталей узла - крышки цилиндра (большая и малая пружины, направляющие клапанов и деталь - крышку цилиндра).

Карта технических требований на дефектацию крышки цилиндра представлена в виде таблицы 1.5.

Комплектование, сборка и монтаж узла

Комплектование деталей

Каждую крышку деталями, а дизель - крышками комплектуют таким образом, чтобы:

1) детали, устанавливаемые вместо изъятых, имели допуски на посадку и размеры в пределах норм. При этом детали, ранее работавшие вместе, особенно пару “клапан - направляющая”, сохраняют;

2) линейная величина камеры сжатия каждого цилиндра была в пределах 1,5-4,5 мм, а разность этой величины у цилиндров одного дизеля не превышала 0,6 мм;

1) зазор между крышкой и блоком (кругом) был в пределах 0,2-1,4 мм, а разность этого зазора была не более 0,5 мм.

Линейную величину камеры сжатия и зазор между крышкой и блоком регулируют в двух случаях:

а) когда они отличаются от нормальных, что обнаруживают перед демонтажем крышки с дизеля;

б) когда крышку на данный цилиндр устанавливают впервые или была заменена гильза цилиндра.

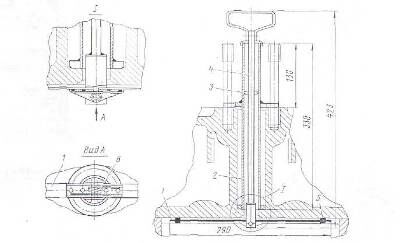

1 - подвижные концы стержня; 2 - корпус; 1 - ограничитель; 4 - -стержень; 5 - свинцовый кубик; 6 - пружина

Рисунок 1.12 - Приспособление для измерения линейной величины камеры сжатия дизеля ПД-1М

Чтобы измерить линейную величину камеры сжатия, крышку (без клапанов и форсунки) монтируют на блоке. Нормально крышка должна садиться на блок свободно, а после посадки поворачиваться относительно оси цилиндра в пределах зазора между шпильками и отверстиями в крышке. После такой проверки крышку укрепляют (крест-накрест) четырьмя гайками. До установки крышки на блок на поршень данного цилиндра с каждой стороны его головки (ближе к внешнему диаметру) укладывают по одному свинцовому кубику высотой 8-10 мм. Кубики можно поместить на головку поршня и при смонтированной на блоке крышке при помощи приспособления (рисунок 1.12). Его опускают в цилиндр через форсуночное отверстие в крышке, подвижные концы стержня со свинцовыми кубиками 5 разводят и выставляют вдоль оси коленчатого вала. Проворачивают коленчатый вал, пока поршень не пройдет в. м. т. и не обожмет кубики. Чтобы извлечь кубики из цилиндра, снимают крышку или вынимают приспособление из крышки. До снятия крышки измеряют (в доступных местах) зазор между крышкой и блоком. За фактическую линейную величину камеры сжатия принимают среднеарифметическое значение высот двух обжатых кубиков. Если она меньше 1,5 мм, то углубляют поверхность “А” крышки (см. рисунок 1.1); если она велика, т.е. более 4,5 мм, уменьшают высоту уплотнительного бурта крышки. Когда зазор между крышкой и блоком меньше 0,2 мм, его увеличивают проточкой поверхности “Б” крышки; если он более 1,4 мм, уменьшают высоту уплотнительного бурта. При зазоре меньше 0,2 мм отверстия в резиновых кольцах, установленных под крышкой, окажутся настолько суженными, что поступление охлаждающей воды из блока в крышку резко сократится. При зазоре более 1,4 мм слабо сжатые резиновые кольца будут пропускать воду.

Сборка крышки цилиндра

Сборку крышки ведут в такой последовательности: размещают по своим местам клапаны, монтируют на крышке приспособление (см. рисунок 1.2), укладывают на буртиках направляющего клапана детали 2,8 и 4 (см. рисунок 1.1). Обжав рычагом приспособления пружины, вставляют две половинки сухаря 6, ставят прокладку 5 и фиксируют детали пружинным замком 12. Трущиеся поверхности деталей перед их постановкой покрывают маслом.

Перед постановкой на двигатель измеряют выход носка распылителя форсунки, который должен быть у двигателей типа ПД-1М 4,5-5,8 мм.

Выход носка проверяют калибром 1, а регулируют прокладными кольцами 1, число которых должно быть не более двух, или за счет гильзы 2 форсуночного отверстия. Прокладки, устанавливаемые под форсунки, отжигаются. Крышки должны устанавливаться на дизеле на резиновых кольцах чертежного размера (рисунок 1.18).

1 - прокладные кольца; 2 - гильза; 1 - калибр двигателя типа ПД-1М

Рисунок 1.18 - Проверка выхода носка распылителя у двигателя типа ПД-1М

Монтаж крышки на блоке

Монтаж крышки на блоке. После очистки сопрягаемых поверхностей крышки и гильзы цилиндра, проверки чистоты водопропускных отверстий крышки и блока в пазах блока размещают восемь резиновых водоуплотнительных колец и два резиновых маслоуплотнительных кольца. Укрепляют на крышке подъемную скобу, и, приподняв крышку краном, осторожно опускают ее на блок так, чтобы не сдвинуть при этом резиновые кольца, установленные в пазах блока. Перед закреплением крышки к ней присоединяют (наживляют) патрубки выпускного, наддувочного и водяного коллекторов. После, этого крышку закрепляют окончательно. Укрепив крышку, щупом измеряют зазор между ней и блоком. Если разность этого зазора по периметру более 0,5 мм, а также когда после пуска дизеля обнаружится пропуск газов или течь воды из-под крышки, крышку снимают, устраняют причины, вызвавшие эти неисправности, и вновь монтируют на блоке.

Нельзя указанные неисправности устранять дополнительным креплением отдельных гаек крышки. Во-первых, течь воды из-под крышки может происходить из-за дефекта какого-либо резинового кольца, по резьбе шпилек, ввернутых в блок, из-за плохого контакта гильзы с блоком, а пропуск газов - вследствие неудовлетворительного прилегания уплотнительного бурта крышки к гильзе цилиндра. Во-вторых, чрезмерная затяжка отдельных гаек, если даже устранить неисправность, что мало вероятно, вызовет недопустимое коробление крышки. Как показал опыт, такой "метод" устранения неисправностей приводит к возникновению трещин не только в крышке, но и в самом блоке дизеля.

У двигателей типа ПД-1М гайки шпилек при использовании динамометрического ключа завертывают в три прохода с моментом 16 кГм в последовательности, указанной. Такое положение гаек считается отправной точкой для окончательной затяжки на 1¹/₄ грани (как указано ниже).

При отсутствии динамометрического ключа гайки 1, 2, 1 и 4 предварительно затягивают ключом с длиной рукоятки 100 мм до упора. Затем эти же гайки затягивают на ¹/₂ грани в три приема. После этого до упора затягивают гайки 5, 6, 2 и 8, отпускают полностью гайки 1, 2, 1 и 4 и вновь завертывают их до упора.

Окончательно затягивают все гайки на 1¹/₄ грани от отправной точки в три прохода: первый проход-поворот на ¹/₂ грани, второй - на ¹/₂ грани и третий - на ¹/₄ грани на рисунке 1.19.

Рисунок 1.19 - Схема затяжки гаек крепления крышки цилиндров двигателя типа ПД-1М

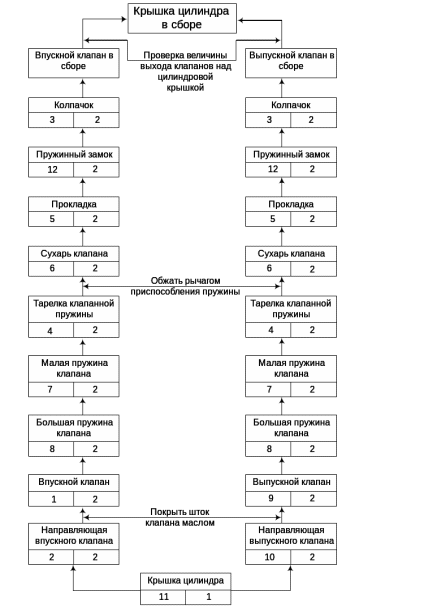

Схема сборки крышки цилиндра

Рисунок 1.20 - Схема сборки крышки цилиндра

Технико-экономическая оценка восстановления рабочей фаски выпускного клапана наплавкой

В этом подразделе производим оценку эффективности восстановления рабочей фаски выпускного клапана наплавкой.

Эффективность восстановления детали выражается коэффициентом эффективности (коэффициентом экономической целесообразности восстановления), который определяется по формуле:

,

где = 2041 - стоимость нового выпускного клапана, рублей,

=0,61 - коэффициент долговечности при восстановлении детали наплавкой в среде защитных газов,

- стоимость восстановления детали, рублей.

Стоимость восстановления определяется по формуле:

рублей

где - основная заработная плата производственных рабочих, рублей;

− стоимость основных материалов, затраченных при восстановлении детали, рублей;

Основная заработная плата определяется по формуле:

рублей

где - прямая заработная плата, рублей,

- дополнительная заработная плата, составляет 10% от , рублей,

- начисления на заработную плату, составляет 26,6% от руб.

Прямая заработная плата определяется по формуле:

рублей

где - штучно-калькуляционное время, ч,

- часовая тарифная ставка рабочего, рублей.
