Размещено на http://www.allbest.ru/

Кафедра «Теории механизмов и машин»

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К КУРСОВОЙ РАБОТЕ НА ТЕМУ:

«Проектирование и исследование механизмов

2-х цилиндрового ДВС»

2010 г.

Содержание

рычажный механизм кинематический силовой

Техническое задание

Введение

1. Определение закона движения механизма при установившемся режиме работы

1.1 Структурный анализ

1.2 Построение кинематической схемы и планов возможных скоростей

1.3 Приведение сил и масс. Определение размеров маховика

1.4 Определение скорости и ускорения начального звена

2. Кинематический и силовой анализ рычажного механизма для заданного положения

2.1 Определение скоростей методом построения планов скоростей

2.2 Определение ускорений методом построения планов ускорений

2.3 Определение векторов сил инерции и главных моментов сил инерции звеньев

2.4 Силовой расчет диады 2-3

2.5 Силовой расчет диады 4-5

2.6 Силовой расчет механизма 1ого класса

2.7 Определение уравновешивающей силы с помощью теоремы Н.Е. Жуковского о «жестком рычаге»

Список использованной литературы

Техническое задание

Вариант 00.

1. Определить закон движения рычажного механизма при установившемся режиме работы.

2. Выполнить кинематический и силовой анализ рычажного механизма для заданного положения.

Рис. 1

Исходные данные:

Длина звена 1: l_AB=l_AD=l₁=0,1 м; длина звеньев 2 и 4: l₂=l₄=0,38 м; относительное положение центра массы S шатуна: BS₂/BC=DS₄/DE=0,38; угловая средняя скорость звена 1: ω_1ср=75 рад/с; масса звеньев 2 и 4: m₂=m₄=15 кг; масса звеньев 3 и 5: m₃=m₅=12 кг; момент инерции звеньев 2 и 4 относительно центра масс:

J_S2=J_S4=0,22 кг∙м²; момент инерции кривошипного вала относительно оси вращения: J_A1=1,25 кг∙м²; момент инерции вращающихся звеньев редукторов, приведенный к оси кривошипного вала: J_Р=1,9 кг∙м²; момент инерции гребного вала с винтом:

J_в=4 кг∙м²; диаметр цилиндра: D=0,12 м; допускаемый коэффициент неравномерности вращения кривошипного вала: δ=1/40; координата звена 1 для силового анализа: φ₁=30°.

Введение

Данная курсовая работа выполнена по предмету: «Теория механизмов и машин» и состоит из двух разделов. В первом разделе определяется закон движения рычажного механизма при установившемся режиме работы; во втором разделе проводится кинематический и силовой анализы рычажного механизма для заданного положения.

В этой работе рассматривается кривошипно-ползунный механизм, который является основным механизмом в двигателях внутреннего сгорания.

Курсовая работа состоит из пояснительной записки и двух чертежей формата А1 и А2. В пояснительной записке приводится описание заданного рычажного механизма, структурный, кинематический и силовой анализы. На чертежах построена кинематическая схема механизма для двенадцати равноотстающих положений кривошипа, планы скоростей и ускорений для заданного положения механизма, планы сил для заданного положения механизма и схема рычага Жуковского.

1. Определение закона движения механизма при установившемся режиме работы

1.1 Структурный анализ

Механизм представляет собой 6-тизвенный рычажный механизм.

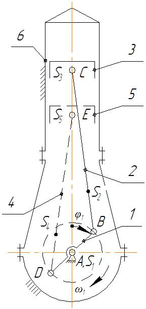

Кинематическая схема механизма показана на рис. 1:

звено 1 – ведущее – кривошип BD равномерно вращается вокруг неподвижной оси;

звено 2 – шатун ВC совершает плоскопараллельное движение;

звено 3 – ползун (поршень) C движется поступательно;

звено 4 – шатун DE совершает плоскопараллельное движение;

звено 5 – ползун (поршень) E движется поступательно;

звено 6 – стойка неподвижная (неподвижный шарнир A; неподвижные направляющие ползуна E; неподвижные направляющие ползуна С).

Кинематические пары – подвижные соединения двух звеньев, сведены в таблицу 1.1.

Таблица 1.1.

№ п/п	Соединяемые звенья	Вид пары	Подвижность	Класс
1	1-6	вращательная В	1	V	крайняя (внешняя)
2	1-2	вращательная В	1	V	средняя (внутренняя)
3	1-4	вращательная В	1	V	средняя (внутренняя)
4	2-3	вращательная В	1	V	средняя (внутренняя)
5	3-6	поступательная П	1	V	крайняя (внешняя)
6	4-5	вращательная В	1	V	средняя (внутренняя)
7	5-6	поступательная П	1	V	крайняя (внешняя)

Кинематических пар IV класса в данном механизме нет.

В результате:

- число кинематических пар V класса р₅ = 7;

- число кинематических пар IV класса р₄ = 0.

Степень подвижности механизма W определяется по формуле Чебышева:

W = 3n – 2p₅ – p₄,

где n – число подвижных звеньев,

p₅ – число кинематических пар V класса,

p₄ – число кинематических пар IV класса.

Получаем:

W = 3·5 – 2·7 – 0 = 1,

т.е. механизм имеет одно ведущее звено – кривошип BD.

Рычажный механизм состоит из механизма 1-го класса и двухповодковых групп.

1. Диада 4-5 (рис. 1) – шатун DE с ползуном E – представляет собой двухповодковую группу второго вида, т.е. диаду с двумя вращательными и одной поступательной (конечной) парами.

Число подвижных звеньев n = 2.

Число кинематических пар с учетом незадействованной, но учитываемой при определении степени подвижности диады: р₅ = 3; р₄ = 0.

Степень подвижности диады:

W₄₅ = 3·2 - 2·3 – 0 = 0

2. Диада 2-3 (рис. 1) – шатун BC с ползуном C представляет собой двухповодковую группу второго вида, т.е. диаду с двумя вращательными и одной поступательной (конечной) парами.

Число подвижных звеньев n = 2.

Число кинематических пар с учетом незадействованной, но учитываемой при определении степени подвижности диады: р₅ = 3; р₄ = 0.

Степень подвижности диады 2-3:

W₂₃ = 3·2 - 2·3 – 0 = 0

3. Механизм 1-го класса (рис. 1) – ведущее звено 1 (кривошип BD), соединенное шарниром A с неподвижной стойкой 6.

Число подвижных звеньев n = 1.

Кинематические пары в точках B и D учтены в диадах 4-5 и 2-3.

Число кинематических пар: р₅ = 1; р₄ = 0.

Степень подвижности механизма 1-го класса:

W₁ = 3·1 - 2·1 – 0 = 1

1.2 Построение кинематической схемы и планов возможных скоростей

Определяем недостающий размер механизма – ход поршня. Для кривошипно-ползунного механизма без эксцентриситета ход поршня:

Н = 2l₁ = 2∙0,1 = 0,2 м.

Строим кинематическую схему механизма для двенадцати равноотстающих положений кривошипа в масштабе μ_l = 0,002 м/мм. Крайнее верхнее положение т. В кривошипа, соответствующее верхнему мертвому положению поршня 3, принимается за исходное и ему присваивается номер «0».

Планы возможных скоростей для двенадцати положений механизма строятся на основании векторных уравнений:

и условия, что направления скоростей точек С и Е совпадают с осью цилиндров.

, , , - векторы абсолютных скоростей точек С, В, Е и D, а и - векторы скоростей точки С относительно точки В и точки Е относительно точки D, причем и .

Построение планов начнем, задавшись длиной векторов V_B = V_D = 50 мм, одинаковой для всех положений механизма.

1.3 Приведение сил и масс. Определение размеров маховика

Определим момент инерции маховика и его размеры по методу Мерцалова, используя теорему об изменении кинетической энергии и делая предварительно приведение сил и масс к начальному (первому) звену механизма.

Построим индикаторную диаграмму в масштабе:

МПа/мм,

где Р_max – максимальное давление в цилиндре, МПа;

р_max – максимальная ордината индикаторной диаграммы в мм.

Внешние силы и моменты, действующие на звенья механизма: силы давления газов на поршни: Р_д3 и Р_д5; силы тяжести звеньев:

G₂ = G₄ = gm₂ = 10·15 = 150 H;

G₃ = G₅ = gm₃ = 10·12 = 120 H,

приведенный момент сопротивления М_С^пр = const, величина которого пока неизвестна. Максимальное усилие на поршень:

Р_дmax = F·P_max = (πD²/4)· P_max = (3,14·0,12²/4)· 5,14·10⁶ = 56,5 кН

Для удобства использования индикаторную диаграмму преобразуем в график сил Р_д3(S_c). За ординаты графика сил принимаются ординаты, снимаемые с индикаторной диаграммы, тогда масштаб графика сил определится по формуле:

µ_р’ = µ_р·F·10⁶ = µ_р·(πD²/4)·10⁶ = 0,056·(3,14·0,12²/4)·10⁶ = 0,63 кН/мм

Определим, из условия равенства элементарных работ (мощностей) приведенного момента и приводимых сил, приведенный момент от сил давления газов и сил тяжести звеньев для группы Ассура II₂²(2,3)(цилиндр С):

Для первого положения механизма:

1,4 кН·м

Расчеты показывают, что влияние сил веса звеньев на значение приведенного момента незначительно ( <<2%) и им можно пренебречь. Учитывая также, что угол между вектором силы и вектором скорости точки приложения этой силы всегда равен 0° или 180°, расчетная формула для определения приведенного момента сил, действующих на группу Ассура II₂²(2,3), окончательно запишется:

.

Выполним расчет для двенадцати положений механизма, данные сведем в таблицу 1.

Приведенный момент инерции звеньев второй группы механизма, к которым относятся все звенья, кроме первого, определяется на основании равенства кинетической энергии звена приведения и приводимых звеньев:

Для первого положения механизма:

= 0,2482 кг/м²

Выполним расчет для двенадцати положений механизма, данные сведем в таблицы 2, 3.

По результатам табличных расчетов строим графики:

Масштаб графика по оси абсцисс при базе графика х = 300 мм равен:

µ_φ = 2π/х = 6,28/300 = 0,0209 рад/мм.

Аналогично для графика :

µ_φ = 2π/х = 6,28/300 = 0,0209 рад/мм.

Таблица 1

Обозначение параметра	Положение механизма
	0	1	2	3	4	5	6	7	8	9	10	11
, мм	87	37	10	4	1	0,2	0,1	-0,1	-0,2	-1	-4	-18
µр’, кН/мм	0,63
	55	23	6	2,5	0,6	0,1	0,06	-0,06	-0,1	-0,6	-2,5	-11
l1, м	0,1
pb, мм	50
pc, мм	0	31	49	50	37,5	19	0	19	37,5	50	49	31
pc/pb	0	0,62	0,98	1	0,75	0,38	0	0,38	0,75	1	0,98	0,62
, кН·м	0	1,43	0,59	0,25	0,05	0,004	0	-0,002	-0,008	-0,06	-0,25	-0,68
