где: t₀ – начальная температура, обычно принимается , - температурный коэффициент сопротивления материала термометра.

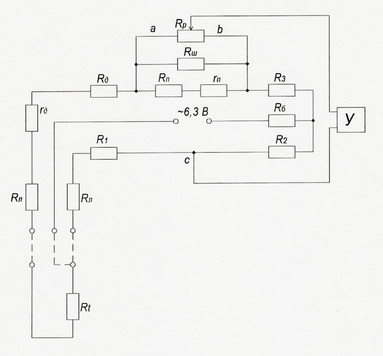

Рис. 3 Измерительная трехпроводная схема автоматического уравновешенного моста КСМ 4.

5.3.2 Сопротивление соединительных проводов и подгоночных катушек R_л составляют сопротивление внешней цепи R_вн, равное обычно 5 Ом, т.е. сопротивление одной линии – 2,5 Ом.

5.3.3 Сопротивление R_д определяет начало шкалы прибора, а r_д – подгоночное сопротивление в виде спирали, являющейся частью сопротивления R_д. Последнее выбирается равным Ом.

5.3.4 Величина сопротивления R_З должна быть больше R_t и при изменении его от до ток , протекающий через реохорд в указанном диапазоне температуры, должен меняться не более, чем на , иначе уменьшается чувствительность моста

,

Примем

=0,9

Тогда , Ом.

По условию R₂=R₃

5.3.5 Сопротивления R₁ находится из уравнения равновесия мостовой схемы относительно начальной отметки шкалы, когда движок реохорда находится в точке в:

R₁= (-(3865-1105,5+2.5-5) = 2508 Ом

5.3.6 Приведённое сопротивление R_пр цепи реохорда (R_р, R_ш, R_п) определяется по формуле, полученной путём совместного решения уравнений равновесия мостовой измерительной схемы для двух крайних отметок шкалы:

где: λ – коэффициент равный 1,064.

5.3.7 Величина сопротивления R_п, определяющего верхний предел измерения прибора, вычисляется по формуле:

где: R_экв – эквивалентное сопротивления реохорда, равное 90 Ом.

5.3.8 Балластное сопротивления R_б в цепи питания служит для ограничения тока в плечах измерительной схемы и рассчитывается из условия, чтобы максимальный ток I_max, проходящий через термометр, не превышал 7 мА.

, Ом.

где: U=6,3В – напряжение питания мостовой схемы; R_to – сопротивление термометра при или минимуме.

Заключение

В ходе курсовой работы было произведено построение функциональной схемы автоматизированного контроля процесса тепловой обработки железобетонного изделия в камерах периодического давления. Кроме того, были произведены расчеты измерительных схем автоматических электронных потенциометра, моста и сужающего устройства расходомера по переменному перепаду давления.

Библиографический список

1. Абдулин С.Ф. Технические измерения и приборы: методические указания по выполнению курсовой работы для студентов специальности 210200 – Омск: Изд-во СибАДИ, 2005 – 52 с.

2. Зеличенок Г.Г. Автоматизация технологических процессов и учета на предприятиях строительной индустрии: учеб. пособие для вузов. – М.: «Высш. школа», 1975. – 352 с.

3. ГОСТ 21.404–85. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах. – М.: Издательство стандартов, 1985. – 16 с.

4. Виглеб Г. Датчики: устройство и применение. – М.: «Высшая школа» 1989. – 210 с.
