Министерство транспорта Российской федерации

Федеральное агентство железнодорожного транспорта

Государственное образовательное учреждение

высшего профессионального образования

«Омский государственный университет путей сообщения»

Кафедра « Теория механизмов и детали машин»

К защите допущен

Руководитель проектирования

Бородин А.В.

«____» __________________2007г

ПРОЕКТИРОВАНИЕ МЕХАНИЧЕСКОГО ПРИВОДА С ЦИЛИНДРИЧЕСКИМ СООСНЫМ РЕДУКТОРОМ

Курсовой проект по дисциплине

«Детали машин и основы конструирования»

ИНМВ. 31 28 00.000 ПЗ

Консультант Студент гр. 14д

Бородин А.В. Ядуванкин В.В.

«___»________2007г. «___»___________2007г.

Руководитель:

Оценка преподаватель каф. ТМ и ДМ

_________ Бородин А.В.

«___»_____________2007г.

Омск 2007

Содержание

Введение

1. Задание на курсовое проектирование

1.1 Схема привода

2. Кинематический расчёт и выбор электродвигателя

2.1 Общий КПД привода

2.2 Определение передаточного числа и распределение его между типами и ступенями передач

2.3 Частоты и угловые скорости вращения валов редуктора

2.4. Мощности и вращающие моменты на валах редуктора

3. Расчёт ременной передачи

4. Расчёт и конструирование редуктора

4.1 Материалы шестерни и колеса

4.2 Определение геометрических и кинематических параметров тихоходной ступени редуктора (колёса прямозубые)

4.2.1 Проверочный расчёт зубьев колёс на контактную прочность

4.2.2 Расчёт зубьев на прочность при изгибе

4.3 Определение геометрических и кинематических параметров быстроходной ступени редуктора (колёса косозубые)

4.3.1 Проверочный расчёт зубьев колёс на контактную прочность

4.3.2 Расчёт зубьев на прочность при изгибе

4.4 Ориентировочный расчёт и конструирование валов

4.4.1 Входной вал

4.4.2 Промежуточный вал

4.4.3 Выходной вал

4.5 Выбор подшипников качения

4.6 Конструирование зубчатых колёс

4.7 Конструирование корпуса редуктора

4.8 Компоновочная схема редуктора (см. прил.).

4.9 Расчёт валов на совместное действие изгиба и кручения

4.10 Расчет подшипников качения

4.11 Проверка прочности шпоночных соединений

4.12 Выбор и расчет муфт

4.12.1 Расчет втулочно-пальцевой упругой муфты

4.13 Определение марки масла для зубчатых передач и подшипников

4.14 Рекомендуемые посадки деталей

Заключение

Библиографический список

Приложение 1

Приложение 2

Введение

Целью выполнения проекта является закрепление знаний, полученных из ранее освоенных дисциплин и использование их при проектировании механического привода.

Задачей работы является подбор электродвигателя, выполнение кинематического расчета, расчет ременной передачи и редуктора, определение геометрических и контурных размеров деталей и проверок их на прочность.

При выполнении графической части проекта использованы результаты проведенных расчетов.

Поставленные задачи решались с учетом изменений в действующих стандартах и рекомендаций, учитывающих опыт создания и эксплуатации подобных устройств.

1. Задание на курсовое проектирование

1.1. Схема привода

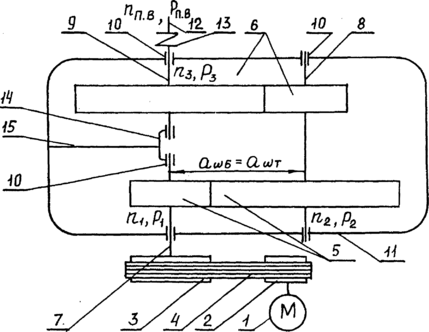

В механический привод (рис. 1.1) входят электродвигатель 1, ременная передача и редуктор. Ременная передача включает в себя ведущий 2 и ведомый 3 шкивы, ремень 4. Редуктор - цилиндрический двухступенчатый соосный.

Рисунок 1.1

Зубчатые колеса быстроходной 5 и тихоходной 6 ступеней насажены на входной 7, промежуточный 8 и выходной 9 валы. Подшипники 10 поддерживают валы и позволяют им свободно вращаться. Зубчатые колеса, валы и подшипники расположены внутри закрытого чугунного корпуса II. Выходной вал редуктора соединен с приемным валом 12 машины муфтой 13. Ввиду того, что входной и выходной валы располагаются по одной оси, для размещения их подшипников внутри корпуса имеется опора 14, укрепленная ребром жесткости 15.

2. Кинематический расчёт электродвигателя

2.1. Кинематический расчёт двигателя

Общий КПД привода:

= _{р б т} ³_п (2.1)

_р = 0,95 – КПД плоскоременной передачи;

_б = _т = 0,97 – КПД быстроходной и тихоходной, цилиндрических передач;

_п = 0,99 – КПД одной пары подшипников.

= 0,95 · 0,97 · 0,97 · 0,99³ = 0,867.

Потребляемая мощность, кВт:

; (2.2)

Р₃ – мощность на выходном валу редуктора, кВт.

Р_п = = 5,88 кВт.

Р_э Р_п

По полученной потребной мощности выбираем электродвигатель тип - 4А132 М6 с рабочими характеристиками:

Р_э – номинальная мощность электродвигателя, указанная в каталоге,кВт;

Р_э = 7,5 кВт;

n_э – рабочая частота вращения двигателя, об/мин;

n_э = 970 об/мин;

d_э – диаметр вала двигателя, мм;

d_э = 38 мм;

2.2. Определение передаточного числа и распределение его между типами и ступенями передачи

Общее передаточное число привода:

; (2.3)

= 9,9.

Общее передаточное число привода можно представить и как произ­ведение:

U = U_P U_Б U_T; (2.4)

где U_P, U_Б, U_T – передаточные числа ременной передачи, быстроходной и тихоходной ступеней редуктора соответственно.

Из условия рационального соотношения размеров диаметра ведомого шкива ременной передачи и редуктора рекомендуется в расчетах принимать.

I < U_P 2;

Из соотношения принимаем передаточное соотношение ременной передачи равным:

U_P = 1,5.

Передаточное число редуктора:

; (2.5)

.

Передаточные числа тихоходной и быстроходной ступеней редуктора можно определить из соотношений:

(2.6)

; (2.7)

;

.

2.3. Частоты и угловые скорости вращения валов редуктора

Частоты, об/мин:

– входной вал

(2.8)

об/мин;

– промежуточный вал

; (2.9)

об/мин;

– выходной вал

; (2.10)

об/мин;

– приемный вал машины

n_п.в. = n₃ = 98,2 об/мин.

Угловые скорости, с^-1:

– входной вал

; (2.11)

;

– промежуточный вал

; (2.12)

– выходной вал

;

– приемный вал машины

.

2.4. Мощности и вращающие моменты на валах редуктора

Мощности, кВт:

Р₁ = Р_п η_р; (2.15)

Р₂ = Р₁ η_б η_п; (2.16)

Р₃ = Р₂ η_т η_п; (2.17)

Р_пв = Р₃ η_п. (2.18)

Р₁ = 5,88∙0,95 = 5,586 кВт;

Р₂ = 5,586∙0,97∙0,99 = 5,256 кВт;

Р₃ = 5,256∙0,97∙0,99 = 5,047 кВт;

Р_пв =5,047∙0,99 = 4,996 кВт:

Моменты, Нм:

; (2.19)

; (2.20)

; (2.21)

. (2.22)

Нм;

Нм;

Нм;

Нм.

3. Расчёт ременной передачи

При выполнении расчетов следует помнить, что ведущим валом ременной передачи является вал электродвигателя, ведомым - входной вал редуктора. Расчет клиноремённой передачи приведен ниже.

Выбираем сечения ремня – Б.

Диаметр ведущего шкива передачи, мм:

мм;

Р₁ = Р_n;

где: Р₁ – мощность на ведущем валу;

Р_n – потребная мощность;

n₁ – частота вращения вала электродвигателя, об/мин.

Диаметр ведомого шкива, мм:

d₂ = U_p d_1, (3.1)

где: U_p – передаточное число ремённой передачи.

d₂ = 1,5·200 = 300 мм;

Получившееся число округляем до стандартного числа: d₂ = 315 мм.

Межосевое расстояние (предварительное), мм;

а_min = 0,55 (d₁ + d₂) + h, (3.2)

a_min = 0,55 (200 + 315) + 10,5 = 293,75 мм;

а_max = d₁ + d₂, (3.3)

а_max = 200 + 315 = 515;

Расчётная длинна ремня, мм:

, (3.4)

мм.

Найденное значение округляется до ближайшего стандартного:

L_p = 1600 мм.

Уточнение межосевого расстояния, мм:

, (3.5)

мм;

где

(3.6)

Угол обхвата ремня малого шкива, градусы:

, (3.7)

;

Расчётная мощность, Вт.:

, (3.8)

,

где - коэффициент, учитывающий влияние угла обхвата;

- коэффициент, учитывающий влияние длины ремня;

- коэффициент, учитывающий режим работы передачи;

Требуемое число ремней:

(3.9)

где - мощность на ведущем валу передачи;

– коэффициент, учитывающий число ремней.

Для определения коэффициента предварительно принимают некоторое число ремней ( ).

Найденное значение Z округляют до целого числа:

Z = 2.

Скорость ремня, м/с:

(3.10)

Сила предварительного натяжения ремня, Н:

(3.11)

;

Коэффициент θ, учитывающий влияние центробежных сил, принимается в зависимости от сечения ремня.

Сила действующая на валы, Н:

(3.12)

Рабочий ресурс (долговечность) клиноремённой передачи, ч:

(3.13)

где - число циклов, выдерживаемых ремнём.

Ширина шкива:

Рассчитанная клиноремённая передача имеет следующие параметры, указанные в таблице 3.1:

Таблица 3.1 – Параметры плоскоременной передачи

4. Расчёт и конструирование редуктора

Тип редуктора - цилиндрический двухступенчатый соосный. Быстроходная (первая) ступень редуктора - цилиндрическая с косозубыми колесами, тихоходная (вторая) - с прямозубыми.

4.1 Материалы зубчатых колес

Основным материалом для изготовления зубчатых колес служат термически обработанные стали. По сравнению с другими материалами они в наибольшей степени обеспечивают контактную прочность и прочность зубьев на изгиб.
