37

СОДЕРЖАНИЕ

РЕФЕРАТ

ПЕРЕЧЕНЬ ЛИСТОВ ГРАФИЧЕСКИХ ДОКУМЕНТОВ

ВВЕДЕНИЕ

1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

1.1. Описание технологического процесса

1.2. Описание механического оборудования

1.3. Определение и расчёт характеристик машины по заданной

производительности участка

2. КОНСТРУКТОРСКАЯ ЧАСТЬ

2.1 Описание конструкции и работы литейного конвейера

2.2 Литературный обзор

2.3 Модернизация узлов конвейера

3. РАСЧЁТНАЯ ЧАСТЬ

3.1 Определение мощности привода разливочной машины

1. Кинематический расчёт привода

2. Выбор муфты

3. Расчёт клиноремённой передачи

4. Расчёт шпонок приводного вала

5. Расчёт подшипников натяжной станции

ЗАКЛЮЧЕНИЕ

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

ПРИЛОЖЕНИЕ 1

ПРИЛОЖЕНИЕ 2

ПРИЛОЖЕНИЕ 3

Реферат

В данном курсовом проекте рассмотрена модернизация привода литейного конвейера и подшипников натяжной станции, а именно:

• замена устаревших редукторов, которые сняты с производства - новыми, более технологичными;

• и замена подшипников скольжения натяжной станции подшипниками качения.

В первом разделе произведён анализ технологической линии разливки алюминия и расчёт количества литейных конвейеров по заданной производительности участка для определения степени важности предложенных модернизаций.

Во втором разделе выполнен литературный анализ конструктивных разработок подобных агрегатов, с целью выяснения существующих способов решения подобных проблем на других литейных агрегатах. Также подробно рассмотрена конструкция литейного конвейера ЛК-3.

В третьем разделе произведены расчёты: мощности привода, подшипников натяжной станции, шпонок, выбор муфты.

Расчёты выполнены с использованием программ: Компас Shaft 5 plus, Компас Shaft 2D V6, MathCad 2000 Professional;

Чертежи и спецификации выполнены с использованием программ: Компас 3D 5.11, Компас 3D V6, Компас 3D V7.

Чертежи - 3 листов формата А1

Пояснительная записка - 40 листов формата А4

Перечень листов графических документов

ВВЕДЕНИЕ

Богословский алюминиевый завод был построен в годы Великой Отечественной Войны на базе демонтированного оборудования Волховского, Тихвинского и Днепровского заводов.

В мае 1943 года были получены первые тридцать тонн гидрата окиси алюминия. 17 апреля 1944 года был выдан первый глинозем. 9 мая 1945 года завод дал первый алюминий. Позже были внедрены установки полунепрерывного литья для производства крупногабаритных и крупнотоннажных слитков.

За все последующие годы на заводе не было ни одной крупной реконструкции, поэтому оборудование является устаревшим как морально, так и физически. Это обстоятельство неблагоприятно сказывается на условиях труда на предприятии, здоровье работников завода, а также на окружающую среду. Крайне необходимо осваивать новые, совершенные технологические процессы, модернизировать оборудование или заменять его более новым, а также строить природоохранные сооружения высокого технического уровня.

Большое внимание необходимо уделить кадрам. Специалисты и рабочие предприятий цветной металлургии должны владеть экономическими знаниями для успешного решения задач, стоящих перед данной отраслью. Инженеры и техники в своей работе должны учитывать экономические и социальные последствия применяемых решений, увязывая их с общегосударственными интересами.

1.ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ

1.1. Описание технологического процесса.

Алюминий-сырец, полученный при электролизе расплава солей в электролизном цехе поступает в литейное отделение по узкоколейному рельсовому пути на тележках в литейных ковшах ёмкостью Q1.5-1.8 т. (рис.1.2)

Здесь ковши взвешивают на весах и, при помощи электромостового крана Q=5т (рис.1.3), этим алюминием заполняют миксера: для производства сплавов и протекторов; и печи: для получения алюминия-сырца в слитках различного типа.

При необходимости разливки металла сразу из ковша, ковш ставят в чашу гидроопрокидывателя и разливают на литейном конвейере

Для получения чушек применяется литейный конвейер ЛК-3

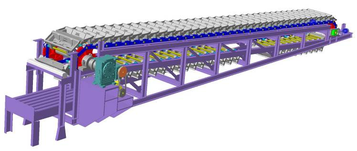

Литейный конвейер ЛК-3

Рис.1.6

Для пакетирования полученных чушек и охлаждения применяют чушкоукладчик ЧАП-4 и систему водяного тумана соответственно.

Далее, готовые штабеля чушек автопогрузчиками и мостовыми кранами отправляются на склад готовой продукции, откуда авто- или железнодорожным транспортом алюминий поставляется на перерабатывающие заводы (рис1.7).

1.2. Описание механического оборудования.

Технологическая цепочка разливки алюминия в чушки включает в себя следующие агрегаты:

1. Литейный ковш (рис1.9)

2. Миксер (рис.1.10)

2.1 Печь вторичного подогрева (рис. 1.11)

1. Литейный конвейер (рис1.8)

2. Чушкоукладчик ЧАП-4 (рис.1.12)

Далее готовые пакеты чушек отгружаются потребителям автопогрузчиками и электромостовыми кранами.

Литейный конвейер ЛК-3

Рис.1.8

Литейный ковш представляет из себя ёмкость 1,8м³, формы усечённого конуса.

С

Рис.1.9.

наружи посредине ёмкости наварен металлический пояс с цапфами (опорами) на одну из которых крепится редуктор механизма кантования ковша и подвеска с траверсой. Редуктор коническо-червячный ( i₁=2;i₂=49;i_общ=98). Редуктор при помощи болтов связан с подвеской и совершает вращательное - кантующее движение ковша относительно подвески. На верхней кромке ковша установлена чугунная лётка. Ковш изнутри футерован шамотным кирпичом. Миксер представляет собой электропечь в которой осуществляется подогрев металла и добавление легирующих примесей таких, как Si, Ti, Mn, Zn и т.д. подогрев осуществляется нихромовыми спиралями. Заполнение печи ведётся через приёмный карман, а разгрузка через лётки.

Печь вторичного подогрева (рис. 1.11) предназначена для усреднения химического состава сплава, полученного в миксере перед его разливкой в слитки. Подогрев и загрузка - разгрузка печи производится аналогично миксеру.

Ч

Чушкоукладчик ЧАП-4

ушкоукладчик - ЧАП-4. С приёмного рольганга (см. рис.1.12) охладителя 1 чушки 2 попадают на стол 16, где формируется ряд чушек. Движение чушек по столу осуществляется толкателями 3 от гидроцилиндров 4. С помощью рейки 7 кантователь 6 поворачивает чушки (через одну) на 180.

П

Рис.1.12.

рограммированное движение толкателя 3 и кантователя 6 осуществляется командоаппаратом 5. после того как на столе 15 наберётся один ряд чушек , даётся команда гидроцилиндру 14 на опускание стола 15 на один шаг. Затем набирается второй ряд чушек, который с помощью захватного устройства 8 , установленного на тележке 9 , поворачивается на 90, потом стол со штоком 13 опускается ещё на один шаг. Всего набирается 12 рядов по высоте (по 5 чушек в ряд), за исключением нижнего, где по условиям обвязки пакета набирается четыре не кантованные чушки.(рис. 1.13.) Общая производительность чушкоукладчика=6 т/ч.[7]

1.3. Определение и расчёт характеристик машины по заданной производительности участка.

Плановая производительность участка за час

Q_час=Q_сут/24, (1.1)

где Q_сут- плановая производительность участка за сутки, Q_сут=498,6 т/сут

Q_час=498,6/24=20,775 т/ч

Плановая производительность конвейера за час

Q_КПЛ=Q_час*К_Ч, (1.2)

Где К_Ч- Объёмная доля чушкового алюминия от плановой производительности участка

( остальной алюминий перерабатывается на МПНЛЗ), К_Ч=0,2

Q_КПЛ=20,775*0,2=4,155 т/ч

Расчёт количества конвейеров

шт (1.3)

где Q_К - базовая производительность конвейера за час, Q_К=3,87 т/ч

Ки - коэффициент использования оборудования, Ки=0,86

шт.

Принимаю п=2 конвейера.

Чтобы проверить степень загруженности оборудования рассчитаем коэффициент запаса

П_З=(Q_K*n)/Q_КПЛ,, (1.4)

П_З=1,863

Коэффициент запаса - большой, следовательно все ремонты можно проводить безболезнено для технологии. Кроме того мы получили 53% - ный запас производственных мощностей, который позволит увеличить выпуск продукции. [1]

2. КОНСТРУКТОРСКАЯ ЧАСТЬ

2.1. Описание конструкции и работы литейного конвейера

Конвейер представляет собой сварную раму балочного типа (рис2.1 ),

Рама конвейера

рис.2.1

по направляющим которой , опираясь на катки пластинчатой цепи, перемещаются изложницы, шарнирно соединённые с цепью (рис.2.2).

Цепь - бесконечная, перемещается по нижним и верхним направляющим рамы. На её оси насажены катки с ребордами (рис.2.3). Для уменьшения случаев попадания алюминия на оборудование бортики изложниц перекрываются соседними изложницами.

Цепь с изложницами

рис.2.3

Цепь перемещается звёздочкой усилием приводной станции.(рис.2.4),

Приводная станция

Рис.2.4

которая состоит из червячного редуктора, ремённой передачи и электродвигателя. На вал ведущих звёздочек крутящий момент передаётся зубчатой муфтой. Приводной вал установлен на подшипниках скольжения. Для смазки узлов трения применяют прессмаслёнки.

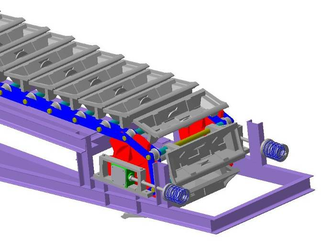

Для натяжения звёздочки применяют винтовое и пружинное натяжные устройства (рис.2.5)

Натяжная станция

рис.2.5

Натяжной вал установлен на двухрядных само центрующихся подшипниках качения, которые, в свою очередь установлены в подвижные корпуса подшипников. Натяжные шпильки вворачиваются в корпуса подшипников и, через пружинные демпфера, ограниченные защитными тарелками, натягивают цепь конвейера.

Металл разливают через литейную чашу, которая имеет гидравлическое приспособление для регулирования струи алюминия, направляемого в изложницу. Во время работы металл в изложницах охлаждается водяным туманом из пневмо-гидро-распылителей, расположенных под изложницами. Образовавшиеся газы и пар собираются под зонтом и отсасываются. Такая система охлаждения позволяет регулировать температуру чушек и изложниц за счёт интенсивности их охлаждения.

Клеймение чушек осуществляется с помощью молотка, приводимого в движение вращающимся кулачком от цепной передачи. При набегании кулачка на рычаг молотка он отводится от изложницы и при сбегании с кулачка, рычаг осуществляет клеймение с помощью пружины. Для клеймения также используют валик с закреплёнными на нём клеймами.

После прохождения приводных звёздочек изложницы кантуются. В этот момент они ударяются об отбойное устройство, которое представляет собой кусок алюминиевого ваербарса, при ударе о который чушка выпадает, а изложница не раскалывается.

Выпавшие чушки поступают на роликовый приёмник. В линии КЛ-3 роликовый приёмник представляет собой цепной транспортёр со столом-рольгангом, помещённый в бак-раму, прямоугольной формы. Над бак-рамой установлен зонт отсоса, а в баке расположена система распылителей воды, аналогичная применяемой в литейной машине. Чушки по транспортёру перемещаются в зону действия чушкоукладчика ЧАП-4, с помощью которого они собираются в пакеты. [7]

2.2. Литературный обзор

Ленточные разливочные машины применяют для разливки алюминия и его сплавов на рис.2.8, магния, цинка на рис.2.6, 2.7; черновой меди и шлаков на чушки ,на рис.2.9.
