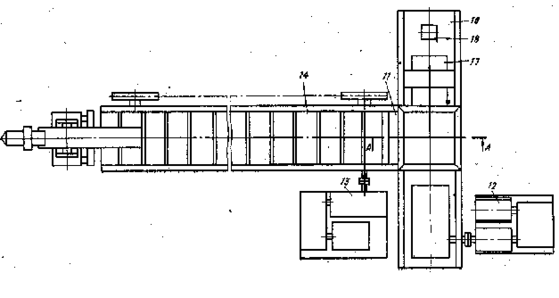

Л енточная машина для разливки цинка

Рис.2.6

Такие установки обладают большей производительностью и компактностью по сравнению с круглыми (карусельными) разливочными машинами.

Установка состоит из :

1. жёлоба

2. изложницы

8. чушкоукладчика

10. вспомогательный конвейера

13. приводной механизма

14. главного конвейера

Главный конвейер представляет собой пластинчатый транспортёр, на цепях которого шарнирно закреплены чугунные изложницы. В каждой из них размещены по две чушки массой 20 кг. Нижняя поверхность изложниц охлаждается водой через разбрызгивающее устройство 15 . Верхняя поверхность изложниц обдувается воздухом. Выделяющиеся в процессе газы и пары удаляются через аспирационную установку. Изложницы заполняются металлом, выплавленным в электропечи, через качающийся жёлоб 1 с графитовой футеровкой. При этом привод наклона жёлоба сблокирован с приводом движения конвейера. Чтобы металл не застывал в жёлобе, применяют электроподогрев до 400-450 С.

Привод 13 конвейера 14 состоит из двигателя постоянного тока, клиноремённой передачи, червячного и цилиндрического редукторов, приводных звёздочек и втулочно-катковой цепи. Для предохранения от поломок цепей и зубьев при резком повышении нагрузки, звёздочки делают разъёмными со стягивающими пружинами. При превышении расчётного усилия трущиеся разъёмные части звёздочек начинают проскальзывать друг по другу. Использование двигателя постоянного тока позволяет плавно регулировать частоту его вращения в диапазоне 400-1600 мин^-1. максимальная расчётная скорость конвейера составляет 0,015 м/с, а общее передаточное число - 3300.

Натяжение цепей осуществляется с помощью винтового устройства у холостой звёздочки 3.

На рабочей ветви рамы изложницы на роликах перекатываются по направляющим в горизонтальном положении, на холостой ветви ролики цепей перемещаются по направляющим, а изложницы свободно висят на шарнирах. Длина рабочей части машины зависит от скорости остывания слитков и для цинковых чушек составляет 8-10 м.

Чушки клеймят с помощью молотка 4, приводимого в движение вращающимся кулачком от цепной передачи 5.

Выпадение чушек из изложниц происходит на крутом участке рамы 6. Чушки, выпавшие из изложницы, попадают на механизм подачи 11, представляющий собой цепной питатель с приводом от главного двигателя. Полотно питателя набрано из параллельных втулочно-роликовых цепей.

Вспомогательный конвейер 10 (рис.3) расположен перпендикулярно механизму подачи, с которого чушки попадают в зону действия штабелеукладчика 8. штабелеукладчик состоит из пневмоцилиндров 7,17, захватывающих клещей 20 и каретки 16.

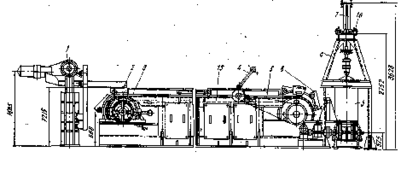

Чушкоукладчик цинковых чушек

рис.2.7

Перемещение каретки 16 в направлении оси вспомогательного конвейера обеспечивает пневмоцилиндр 17. Конечные положения тележки ограничивают упоры 18. Движение вспомогательного конвейера осуществляется от привода 12.

Ленточная разливочная машина для получения алюминиевых чушек.

Продолжительное время чушковый алюминий и его сплавы поступали в вагонах «навалом», что влекло за собой большие затраты при выгрузке. В настоящее время приняты две формы чушек, позволяющие перевозить их в пакетах. При трапецеидальной форме (СКБЦМ) масса чушки принята 16 кг, при другой форме (Иркутский филиал ВАМИ)-15кг. Общая технологическая линия разливки состоит из миксера для алюминия или его сплавов, литейного конвейера, системы охлаждения чушек, чушкоукладчика с транспортёром и участка обвязки пакетов. Более подробно конструкция конвейера для литья алюминия (рис.2.8) рассмотрена в разделе :«Описание конструкции и работы литейного конвейера.».

Ленточная машина для разливки шлака медной плавки

рис.2.9

Имеет сравнительно большой перепад высот от места заливки изложниц к месту выгрузки при длине между осями звёздочек 20,5 м. Такая компоновка позволяет уменьшить протяжённость машины.

Разливочная машина состоит из привода, наклонного моста, цепного транспортёра с изложницами, заливочного и разгрузочного устройств. Основу конвейера составляют пластинчатые цепи, к которым шарнирно закреплены чугунные изложницы (мульды), что позволяет изложнице при переходе на холостую часть цепи переворачиваться и перемещаться в вертикальное положение.

Цепи с изложницами перемещаются вдоль конвейерного трека, состоящего из рамы и закреплённых на ней двух рядов катков. Движение осуществляется от привода, включающего электродвигатель, редуктор, открытую зубчатую передачу, большое колесо которой жёстко связано с валом двух ведущих звёздочек. Внезапное торможение обеспечивается тормозами и храповым механизмом. Нижняя холостая ветвь перемещается по треку. На участке от опоры до рамы трек на расстоянии 5м отсутствует. В результате свободного провисания изложниц с цепями осуществляется натяжение цепного конвейера. Ведомые звёздочки (их две с каждой стороны) служат для направления цепей.

Для наклона ковша, из которого наполняют изложницы, служит кантовальное устройство, состоящее из зубчатого сектора, зубчатого колеса, открытой зубчатой передачи, редуктора, тормоза и электродвигателя. Ковш наполняют из шлакового ковша с помощью мостового крана и затем устанавливают цапфами на зубчатые сектора. Масса жидкого шлака равна 12,6 т, а совместно с ковшом кантуемая масса составляет 20,37 т.

После прохождения ведущих звёздочек изложница готова для разгрузки. В этот момент она поворачивается вокруг шарнирного закрепления и ударяется сначала о жёсткий, а затем о пружинный упоры, установленные на раме. Оторвавшийся от изложницы шлаковый слиток попадает на лоток и через бункер - в вагон, в котором шлак транспортируется на дальнейшую переработку.

Разливка черновой меди на слитки т=1,1-1,5 т осуществлена на Кировоградском медеплавильном комбинате им. С.М.Кирова на горизонтальных ленточных машинах. Здесь медь из конвертера переливается в металлургический ковш, а из него в наклоняемый миксер. При наклоне миксера медь по жёлобу сливается в изложницы, установленные шарнирно на чугунной платформе тележки литейного транспортёра. Тележки соединены между собой тяговой цепью и перемещаются по кольцевому пути. Шарнирное закрепление изложницы позволяет ей поворачиваться вокруг опоры, когда палец изложницы попадает на крюк опрокидывателя. В этот момент изложница поворачивается и затвердевший слиток попадает на приёмную площадку. При обратном ходе крюка изложница занимает исходное положение. Привод опрокидывателя включает электродвигатель и два редуктора, и работает от командоаппарата. Для смягчения удара слитка под приёмной площадкой установлены пружинные амортизаторы. С приёмной площадки слиток кантователем передаётся на рольганг, откуда погрузчик забирает его и транспортирует на склад. Заливка изложниц происходит без остановки конвейера, поэтому жёлоб устроен так, чтобы можно было прервать струю металла на время подхода следующей изложницы. Движение конвейера обеспечивается электродвигателем, вариатором, редуктором и открытой зубчатой передачей. Через кулачки приводной цепи, сцепляющейся с роликами тяговой цепи, движение передаётся к ходовой части конвейера. Постоянное натяжение цепи создаётся натяжным устройством в виде подвижной рамы, перемещающейся винтом. На раме имеется закруглённый участок рельсового пути, перемещающийся вместе с рамой. Длину транспортёра выбирают исходя из условий затвердевания слитка. Для отсоса газов над конвейером служит вентиляционная камера. Высокие эксплуатационные свойства машины позволили исключить ручной труд, резко повысить производительность труда и экономические показатели процесса разливки. Сопоставление удельных технико-экономических показателей ленточных и карусельных разливочных машин приведено в табл.2.1.:

Таблица.2.1.

Технико-экономические показатели различных литейных машин.

Сравнение приведённых показателей показывает, что применение ленточных машин позволит повысить производительность разливки за счёт увеличения длины конвейера и его скорости , что трудно осуществить на карусельных машинах. Ленточные машины проще обслуживать, они менее массо- и энергоёмки. У ленточных машин не используются изложницы холостой ветви и требуется сравнительно частое регулирование и контроль состояния звеньев.

2.3. Модернизация узлов конвейера

2.3.1 Модернизация привода

За время работы электролизного производства на литейных конвейерах было предложено и внедрено несколько разных схем привода:

1. Привод состоит из электродвигателя М2МА-6, мощностью N=3кВт, с частотой вращения п=955 мин^-1, редуктора ЦТН-1100 с регулируемым передаточным числом i=24, червячного редуктора открытого типа i=27,4.(рис.2.10)

Слабым местом этой схемы привода является открытая червячная передача, которая требует точного монтажа; смазывается НИГРОЛом; есть возможность загрязнения извне. Защита от заклинивания - муфта предельных моментов со срезными штифтами, замена которых занимает время. Регулировка оборотов приводного вала осуществляется при помощи гитары сменных колёс, перенастройка которых также занимает время.

1. Привод состоит из электродвигателя М2МА-6, мощностью N=3кВт, с частотой вращения п=955 мин^-1, редуктора ЦТН-1100 с регулируемым передаточным числом i=24. червячного редуктора типа РЧП-300-I, i=49. (рис.2.11)

Основным минусом этой схемы привода является то, что редуктор РЧП-300 снят с производства в 1980г. и оснастить ими весь парк конвейеров не представляется возможным. Также ,в целом, привод очень металлоёмок и громоздок. Защита от заклинивания - муфта предельных моментов со срезными штифтами, замена которых занимает время. Регулировка оборотов приводного вала осуществляется при помощи гитары сменных колёс, перенастройка которых также занимает время.

1. Привод состоит из электродвигателя АИР112МА6, мощностью N=3кВт, с частотой вращения п=880 мин^-1, двухступенчатого червячного редуктора типа Ч2-160 i=1040 и клиноременной передачи i=0.911 - 2.28. (рис.2.12)

Проектируемый вариант привода

рис.2.12
