Принимается промежуточное значение а_w = мм

Определяю расчётную длину ремней

, (3.35)

Принимаю L мм из стандартного ряда длин.

Уточняем межосевое расстояние

, (3.36)

w=0.5 (d₁+d₂), (3.37)

, (3.38)

Для установки и замены ремней предусматриваю возможность уменьшения а на 2%, т.е. на 9 мм, а для компенсации удлинения во время эксплуатации предусматриваю возможность увеличения а на 5,5% , т.е. на 25 мм. Определяю угол обхвата ремнями ведущего шкива,

₁=180-57((d₂-d₁)/a_w , (3.39)

Определяем коэффициенты:

угла обхвата С₀ =0,92 [1,267];

режима работы С_р =1,1 [1,табл 9.7];

длины ремня С_L =0,88 [1,табл9.6]

Предварительно принимается Z по данным [1, 267] С_Z =0,9.

По [1, табл 9,5] нахожу номинальную мощность Р для ремня сечением:

L , d , i, n , Р .

Определяем расчётную мощность,

Р_р =Р₀*(С_v*C_l)/C_p , кВт (340)

определяем число ремней

Z =Pдв/Р_рС_z; (3.41)

Окончательно принимаем Z

Определяю натяжение каждой ветви одного ремня S ,Н.

Предварительно определяю окружную скорость ремней V

, м/с (3.42)

По данным на [1, 267]: =0,3

, Н (3.43)

Определяю силу ,действующую на вал

F =2S₀ Zsin(/2) , Н (3.44)

3.5 Расчёт шпонок приводного вала.

Расчёт шпонок приводного вала произведён по методике, изложенной ниже [24] .

Выбранную по диаметру вала шпонку проверяют на смятие:

, (3.45)

где Т - передаваемый крутящий момент, Н*мм;

d - диаметр вала, мм;

l_p - рабочая длина шпонки, мм;

при скруглённых концах l_p=l-b

b - ширина шпонки, мм;

[]_СМ - допускаемое напряжение смятия: при стальной ступице и спокойной нагрузке []_СМ=80÷220 МПа; при чугунной - вдвое меньше. В случае неравномерной или ударной нагрузки []_СМ - на 25÷40% ниже.

3.6 Расчёт подшипников натяжной станции.

3.6.1 Расчёт реакций опор натяжного вала .

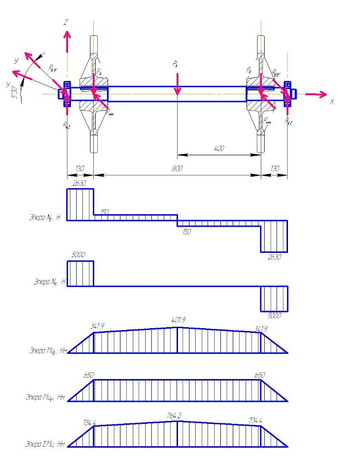

Расчётная схема вала

рис.3.3

Расчёт реакций опор по оси Х, т.к. по оси Х сил нет, то расчёт не производим.(рис.3.3)

Расчёт реакций опор по оси У, смещённой относительно оси У на 5,5 вверх :у=0

-R_AY+Р_нат+Р_нат-R_BY=0, (3.46)

Т.к. силы расположены симметрично, то реакции опор в точках А и В будут равны.

,Н (3.47)

, Н

Расчёт реакций опор по оси Z :z=0

R_AZ-Р_Ц-Р_в-Р_Ц+R_BZ=0, (3.48)

Т.к. силы расположены симметрично, то реакции опор в точках А и В будут равны.

,Н (3.49)

,Н.

По полученным значениям построим эпюры нагружений и изгибающих моментов, рис 1.

По результатам расчётов реакций опор выполняем выбор подшипников.

3.6.2 Выбор подшипников.

Расчёт подшипников натяжной станции произведён по методике, изложенной ниже [24]. Номинальная долговечность подшипников:

, ч. (3.50)

где С - динамическая грузоподъёмность по каталогу;

Р - эквивалентная нагрузка;

Р - показатель степени, для шарикоподшипников р =3, для роликоподшипников р=10/3.

Для однорядных радиальных шарикоподшипников и однорядных радиально-упорных шарико- и роликоподшипников эквивалентная нагрузка

Р=(ХVF_r+YF_a)KK_T; при ; (3.51)

Р=VF_r KK_T ; при , (3.52)

Эквивалентная нагрузка для однорядных и двухрядных подшипников с короткими цилиндрическими роликами ( без бортов на наружном или внутреннем кольце)

Р=VF_r KK_T ,

где V - коэффициент вращения; при вращении внутреннего кольца V=1; при вращении наружного кольца V=1.2;

X - коэффициент радиальной нагрузки;

Y - коэффициент осевой нагрузки;

K_T - температурный коэффициент;

K - коэффициент перегрузки;

F_r - радиальная нагрузка на подшипник.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Кохан Л.С., и др. Механическое оборудование заводов цветной металлургии: Ч.2 Механическое оборудование цехов для производства цветных металлов. - М.: Металлургия, 1988.328с.

2. Кравчик А.Э., Шлаф М.М. и др., Асинхронные двигатели серии 4А: Справочник - М.: Энергоиздат, 1982. 504 с.

3. Басов А.И., Ельцов Ф.П. Справочник механика заводов цветной

металлургии. - М.: Металлургия, 1981.525 с.

1. Лихачев В.Л. Электродвигатели асинхронные. - М.: СОЛОН-Р, 2002.304 с.

2. Ножненко А.В., Данилов Л.И. и др. Выбор и эксплуатация редукторов на металлургических предприятиях: Справочное издание.- М.: Металлургия, 1983.126 с.

3. Поляков В.С., Барбаш И.Д., и др.. Справочник по муфтам 2-е изд., перераб. и доп. - Л.: Машиностроение, 1979. 224 с.

4. Чернавский С.А. и др. Проектирование механических передач: Учебно-справочное пособие по курсовому проектированию механических передач.-М.: Машиностроение, 1984.562 с.

Гроссман Л.П. Технико-экономическое обоснование проектных решений: Методические указания по дипломному проектированию . - Екатеринбург: ГОУ УГТУ-УПИ, 2002. 21 с.
