МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
Національний аерокосмічний університет імені М.Є. Жуковського „ХАІ”
кафедра 201
ГАЗОТУРБІННИЙ ДВИГУН ДЛЯ ПРИВОДА ГАЗОПЕРЕКАЧУВАЛЬНОГО АГРЕГАТУ
Пояснювальна записка до курсового проекту
з дісциплини: „Теорія та розрахунок лопастних машин”
ХАІ 201.231.06В.090522.05002012
Виконавець: студент xxx групи
____________ _____________
Керівник: стар. викладач
____________ _____________
Нормоконтролер: доцент
____________ _____________
2008
СОДЕРЖАНИЕ
Введение
Задание на курсовой проект
1. Термогазодинамический расчёт
1.1 Выбор и обоснование параметров
1.1.1 Температура газа перед турбиной
1.1.2 Степень повышения давления в компрессоре
1.1.3 КПД компрессора и турбины
1.1.4 Потери в элементах проточной части двигателя
1.2 Термогазодинамический расчет двигателя
1.3 Термогазодинамический расчет на ЭВМ
2 .Формирование облика ГТД
2.1 Подготовка исходных данных
2.2 Расчет на ЭВМ
2.3 Вывод
3. Газодинамический расчет компрессора
3.1 Подготовка исходных данных
3.2 Газодинамический расчет компрессора на ЭВМ
3.3 Газодинамический расчет 1-й ступени КВД на rср
3.4 Вывод
4. Профилирование рабочего колеса 1-й ступени КВД на 3-х радиусах
4.1 Метод профилирования
4.2 Вывод
5. Газодинамический расчет газовой турбины
5.1 Подготовка исходных данных
5.2 Газодинамический расчет газовой турбины на ЭВМ
Вывод
Перечень ссылок
ВВЕДЕНИЕ
Техническое развитие авиационных двигателей в значительной степени предопределяет завоевание авиацией качественно новых показателей и областей применения. Таковы, например, революционные преобразования в авиационной технике, связанные с внедрением газотурбинных и реактивных двигателей, появления самолетов вертикального взлета и посадки и т. п. В то же время уже в сложившихся классах авиационных систем логика развития летательных аппаратов, изменение объективных требований к ним оказывают значительное встречное влияние на двигатели, определяют направления их совершенствования.
В наиболее четкой форме влияние действующих факторов проявляется в сфере пассажирской и транспортной авиации. Ведущая тенденция в транспортной авиации заключается в объективной потребности непрерывного и прогрессивного роста пассажирских перевозок. В ближайшее время ожидается также быстрое возрастание грузовых перевозок в авиации. Основная масса транспортных самолётов рассчитана на дозвуковую скорость полета. Полагают, что после 2010 – 2015 гг. заметная часть перевозок будет выполняться сверхзвуковыми пассажирскими самолётами. В целом роль авиации как вида транспорта непрерывно увеличивается.
Можно выделить два главных управляющих фактора, которые воздействуют на формирование облика самолетов и двигателей: экономический и социально-психологический.
Экономический фактор определяет стремление к снижению себестоимости перевозок, росту эффективности использования самолетов, уменьшению эксплуатационных затрат и т. п. Роль двигателей здесь весьма велика. По оценкам фирмы «Боинг», доля расходов на эксплуатацию широкофюзеляжных самолетов, прямо или косвенно связанная с двигателями, составляет 40-50%.
Социально-психологический фактор объединяет такие требования, как сокращение времени передвижения, комфорт, гарантия безопасности полетов, минимальное воздействие на окружающую среду.
Оба эти фактора выдвигают конкретные требования к самолетам и двигателям и определяют основные направления их развития. В частности, указанные факторы способствовали внедрению скоростных и экономичных ТРДД вместо ТРД и ТВД в дозвуковой авиации, определили тенденцию роста взлетной тяги, полного коэффициента полезного действия двигателей в полете и уменьшения их удельного веса, привели к разработке двигателей для СПС и самолетов вертикального или укороченного взлета, к созданию малошумных двигателей с низким уровнем вредных выделений, имеющих модульную конструкцию и широкую систему диагностики. Надежность, ресурс, срок службы двигателей существенно увеличились. В то же время стремление ограничить растущую стоимость разработки и производства новых двигателей проявилось в методологии их конструирования (быстрый рост окружных скоростей роторов, сокращение числа ступеней и деталей, использование базовых газогенераторов и т. п.). Все эти тенденции, видимо, сохраняться и в будущем.
В связи с непрерывным ростом потребления углеводородных топлив и ограниченностью их природных запасов сильно возросло требование максимальной экономии топлива при воздушных перевозах. Это требование удовлетворяется различными путями – совершенствованием эксплуатации самолетов, использованием оптимальных высот и скоростей полета, разработкой новых самолетов, а также новых экономичных двигателей (двухконтурных или скоростных винто-вентиляторных). В перспективе ожидается освоение нового вида авиационного топлива – жидкого водорода. Водородные двигатели должны значительно отличатся низким расходом топлива, а также сниженным уровнем вредных выделений.
Даже краткий обзор факторов, формирующих облик двигателей на современном этапе развития авиации, показывает, что для выбора рациональной схемы и параметров силовой установки необходим комплексный анализ ее как тепловой машины (эффективный КПД цикла), как движителя (полетный и полный КПД), как механической конструкции (облик газогенератора, геометрическое и кинематическое согласование компрессоров и турбин, ограниченная сложность, малая масса), как источника вредного воздействия на окружающую среду и др. Этот анализ должен учитывать конкретное назначение и условия применения двигателя в системе силовой установки самолета.
Проведение подобного анализа в достаточном объеме невозможно без широкого использования ЭВМ, без разработки математических моделей двигателей и их элементов, без перехода в дальнейшем к методам оптимального автоматизированного проектирования на всех этапах разработки и создания двигателей.
Анализировать свойства и характеристики двигателей (в особенности перспективных) целесообразно при реальных сочетаниях их различных параметров, соответствующих определенному уровню газодинамического и конструкторско-технологического совершенства элементов. Поэтому выбор параметров анализируемого двигателя должен быть ориентирован на определенное или предполагаемое время появление его в эксплуатации и должен производиться на основе прогнозных оценок развития главных показателей совершенства авиадвигателей во времени.
ЗАДАНИЕ НА КУРСОВОЙ ПРОЕКТ
Разработать на базе газотурбинного двигателя ДН-80 газотурбинный двигатель для привода газоперекачивающего агрегата мощностью Nе=26,7 МВт.
Рекомендуемые параметры:
Тг*=1525К, к*=20,8
Параметры прототипа:
Тг*=1513К, к*=20,5
Gв=88 кг/с, Nе=26,7 МВт
nст=3700 об/мин.
Рисунок 1.1 – Кинематическая схема двигателя
1 ТЕРМОГАЗОДИНАМИЧЕСКИЙ РАСЧЕТ
Выбору основных параметров двигателя предшествует определение расчетного режима, т.е, режима, при котором необходимо рассчитать двигатель.
В зависимости от назначения двигателя выбираются параметры цикла (
и
), а также узлов (
,
,
,
,
,
,
) и соответствующие им режимы работы на характеристиках. В основу оптимизации параметров закладываются разные критерии (целевые функции): минимумы удельного расхода топлива, максимум мощности; обеспечение надежности и т.п. Выбор параметров двигателя в конечном итоге оказывает влияние на эффективность всей силовой установки.
Основными параметрами рабочего процесса двигателя, существенно влияющими на его удельные параметры, являются температура газа перед турбиной
и степень повышения давления в компрессоре
При расчете зависимостей удельной мощности
и удельного расхода топлива
от и
при Н=0, Мн=0 по программе, описанной ниже, принимали следующие значения коэффициентов, характеризующих потери в элементах проточной части двигателя:
,
,
,
,
,
. Значения
в зависимости от
определяли по формуле (1.1) при
,
, а
в зависимости от - по соотношению
.
.
Скорость истечения из выходного устройства ГТД принимаем
1.1 Выбор и обоснование параметров
1.1.1 Температура газа пред турбиной
Увеличение температуры газа перед турбиной позволяет значительно увеличить удельную мощность двигателя и, следовательно, уменьшить габаритные размеры и массу двигателя. Повышение температуры газа перед турбиной улучшает также экономичность двигателя. Это явилось главной причиной непрерывного роста . Для обеспечения надежной работы турбины при высоких значениях температуры газа ( > .l250 К) необходимо применять охлаждаемые лопатки. Потребное количество охлаждающего воздуха зависит от температуры газа , способа охлаждения (рисунок 1.2). Увеличение отбора воздуха на охлаждение турбины при повышении приводит к снижению темпа роста удельной мощности и темпа уменьшения удельного расхода топлива.
Рисунок 1.2 – Относительное количество воздуха необходимое для охлаждения турбины

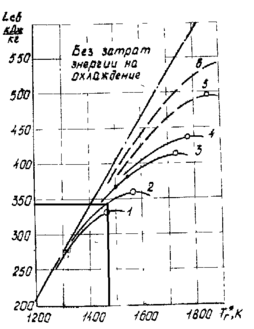

Рисунок 1.3 – Влияние температуры газа и способа охлаждения свободную работу двигателя
На рис. 1.3 показана зависимость свободной работы двигателя
от и способа воздушного охлаждения, из которой следует, что назначение более высоких требует применения более сложных систем охлаждения. Лучшие ГТД, находящиеся в эксплуатации, имеют =1300...1600 К. Вновь разрабатываемые двигатели проектируются с учетом более высоких значений температур.
При использовании конструкционных материалов прототипа принимаем Тг*=1525К.
1.1.2 Степень повышения давления в компрессоре
При =1200...1600К оптимальные значения степени повышения давления в компрессоре
, соответствующие максимуму удельной мощности составляют 18...22. При этом экономические значения
, соответствующие минимуму удельного расхода топлива, находятся в интервале 18...40.Более высоким значениям температуры соответствуют большие значения и . В настоящее время на мощных ГТД достигнуты значения =20...25.
