Треугольники скоростей представлены на рисунок 5.2

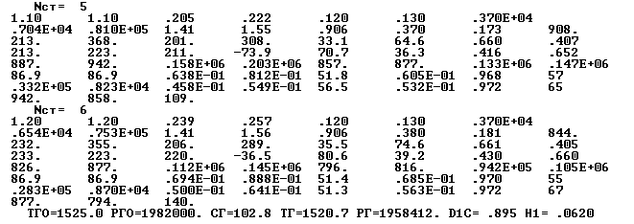

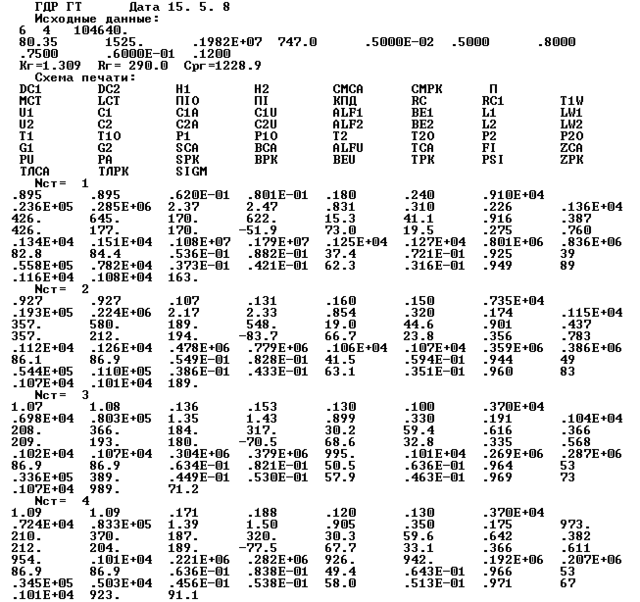

Таблица 5.2

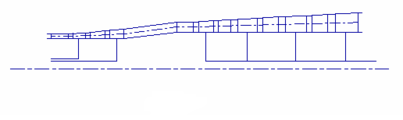

Рисунок 5.1 - Схема проточной части турбины

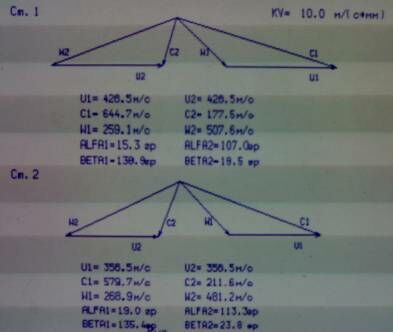

Рисунок 5.2 – Треугольники скоростей
Рисунок 5.2 – Треугольники скоростей

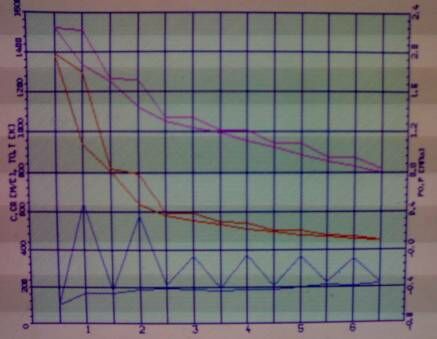

Рисунок 5.3 – Изменение параметров по ступеням
ВЫВОДЫ
Спроектированный двигатель применяется для привода газоперекачивающего агрегата
Nст=26700кВт, к*=20,8, Тг*=1525 К
В ходе проведения термогазодинамического расчета были получены следующие данные:
В результате газодинамического расчета компрессора определены значения параметров потока в каждой ступени, выполнено согласование по КПД ступеней кнд=0,862, квд=0,8880, к=0,8399. Распределены работы по ступеням. Значения работ каскдов: Lкнд=216000Дж/кг, Lквд=264000 Дж/кг.
В результате расчета шестиступенчатой турбины получено распределение КПД по ступеням следующим образом:
т1=0,831, т2=0,854, т3=0,899 т4=0,905, т5 =0,906, т6 =0,906.
Угол потока в абсолютном движении на выходе из РК последней ступени свободной турбины лежит в требуемом диапазоне: 80<
<89, =80,6
Для расчета и построения решетки профилей первой ступени КВД был выбран закон крутки «свободного вихря». Были получены геометрические параметры решетки профилей компрессора на трёх радиусах.
ПЕРЕЧЕНЬ ССЫЛОК
-
Павленко Г.В., Герасименко В.П. «Выбор параметров и термогазодинамичесикй расчет ТВД, ТВВД и ТВаД»: Учебное пособие. – Харьков: ХАИ, 1984.- 60с.
-
Анютин. «Согласование параметров и турбин авиационных ГТД»: Учебное пособие. Х.: ХАИ.
-
Павленко Г.В. «Газодинамический расчет осевого компрессора на ЭВМ». Учебное пособие. – Харьков: ХАИ, 1985.- 68с
-
Г.В.Павленко, В.А. Коваль. Газодинамический расчет авиационной турбины на ЭВМ: Учебное пособие.- Х.: ХАИ, 1985.
-
Инструкция по использованию программы ОСК. ХАИ каф.201.
