Министерство образования Российской Федерации.

ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР)

Кафедра радиоэлектроники и защиты информации (РЗИ)

УСИЛИТЕЛЬ ГЕНЕРАТОРА С ЕМКОСТНЫМ ВЫХОДОМ

Пояснительная записка к курсовому проекту по дисциплине «Схемотехника АЭУ»

Студент гр. 148-3

_______Д.А. Дубовенко

12.05.01

Руководитель

Доцент кафедры РЗИ

________ _______А. А. Титов

2001

Реферат

Курсовая работа 35 с., 15 рис., 1 табл., 4 источника.

УСИЛИТЕЛЬ, ТРАНЗИСТОР, КАСКАД, ЧАСТОТНЫЕ ИСКАЖЕНИЯ, ПОЛОСА РАБОЧИХ ЧАСТОТ, КОРРЕКТИРУЮЩАЯ ЦЕПЬ, КОЭФФИЦИЕНТ УСИЛЕНИЯ

В данной курсовой работе рассчитывается широкополосный высокочастотный усилитель генератора с емкостным выходом, а также корректирующие и стабилизирующие цепи.

Цель работы - приобретение навыков расчета номиналов элементов усилительного каскада, подробное изучение существующих корректирующих и стабилизирующих цепей, умения выбрать необходимые схемные решения на основе требований технического задания.

В процессе работы были осуществлены инженерные решения (выбор транзисторов, схем коррекции и стабилизации), расчет номиналов схем.

В результате работы получили принципиальную готовую схему усилительного устройства с известной топологией и номиналами элементов, готовую для практического применения.

Полученные данные могут использоваться при создании реальных усилительных устройств.

Курсовая работа выполнена в текстовом редакторе Microsoft Word 2000 и представлена на дискете 3,5” (в конверте на обороте обложки).

Задание

на курсовое проектирование по курсу «Аналоговые электронные устройства».

Тема проекта – Усилитель генератора с емкостным выходом.

Исходные данные для проектирования:

диапазон частот: 1МГц – 200МГц,

допустимые частотные искажения: М_н=3 дБ М_в=3 дБ,

усиление: 15 дБ,

источник входного сигнала: R_н= , С_г=15 пФ,

выходная мощность: 2 Вт,

нагрузка: 50 Ом,

условия эксплуатации: +10 С - +60 С.

Содержание

1 Введение --------------------------------------------------------------------------------- 5

2 Расчеты ----------------------------------------------------------------------------------- 6

2.1 Определение числа каскадов------------------------------------------------------- 6

2.2 Распределение искажений ---------------- ----------------------------------------- 6

2.3 Расчет оконечного каскада ---------------------------------------------------------- 6

2.3.1 Расчет рабочей точки, выбор транзистора ------------------------------------- 6

2.3.2 Расчет эквивалентных схем ------------------------------------------------------ 10

2.3.3 Расчет схем термостабилизации ------------------------------------------------ 12

2.3.4 Расчет выходной корректирующей цепи -------------------------------------- 16

2.3.5 Расчет межкаскадной корректирующей цепи ------------------------------- 17

2.4 Расчет предоконечного каскада.--------------------------------------------------- 20

2.4.1 Расчет схемы термостабилизации ---------------------------------------------- 20

2.4.2 Расчет межкаскадной корректирующей цепи -------------------------------- 22

2.5 Расчет входного каскада.------------------------------------------------------------ 24

2.5.1 Расчет схемы термостабилизации входного каскада ---------------------- 25

2.5.2 Расчет входной корректирующей цепи ---------------------------------------- 27

2.6 Расчет разделительных емкостей -------------------------------------------------- 29

3 Заключение ------------------------------------------------------------------------------ 31

Список использованных источников ------------------------------------------------- 32

РТФ КП. 468740.001.Э3 Усилитель генератора с емкостным выходом.

Схема электрическая принципиальная ------------------33

РТФ КП.468740.001.ПЭЗ Усилитель генератора с емкостным выходом.

Перечень элементов ----------------------------------------34

Введение.

Основная цель работы - получение необходимых навыков практического расчета радиотехнического устройства (усилителя мощности), обобществление полученных теоретических навыков и формализация методов расчета отдельных компонентов электрических схем.

Усилители электрических сигналов применяются во всех областях современной техники и народного хозяйства: в радиоприемных и радиопередающих устройствах, телевидении, системах звукового вещания, аппаратуре звукоусиления и звукозаписи, радиолокации, ЭВМ. Также они нашли широкое применение в автоматических и телемеханических устройствах, используемых на современных заводах. Как правило, усилители осуществляют усиление электрических колебаний, сохраняя их форму. Усиление происходит за счет электрической энергии источника питания. Т. о., усилительные элементы обладают управляющими свойствами.

Устройство, рассматриваемое в данной работе, может широко применяться на практике. Примерами может служить телевизионный приемник, система индикации радиолокационной станции и другие устройства индикации.

Устройство имеет немалое научное и техническое значение благодаря своей универсальности и широкой области применения.

2. Расчеты

2.1. Определение числа каскадов

Число каскадов определяется исходя из технического задания. Данное устройство должно обеспечивать коэффициент усиления 15дБ, поэтому целесообразно использовать три каскада, отведя на каждый только по 5дБ, чтобы усилитель был стабильным. Также с тремя каскадами легче обеспечить запас усилению мощности.

2.2. Распределение искажений амлитудно-частотной характеристики (АЧХ)

Исходя из технического задания, устройство должно обеспечивать искажения не более 3дБ. Так как используется три каскада, то каждый может вносить не более 1дБ искажений в общую АЧХ. Эти требования накладывают ограничения на номиналы элементов, вносящих искажения.

2.3. Расчет оконечного каскада

2.3.1. Расчет рабочей точки (энергетический расчет)

Рассмотрим две схемы реализации выходного каскада: резистивную и дроссельную. Выбор той или иной схемы осуществим на основе полученных данных расчета. Критерий выбора – оптимальные энергетические характеристики схемы. Также выберем транзистор, удовлетворяющий требованиям задания.

а) Резистивная схема

Схема резистивного каскада приведена на рисунке 2.1 данного пункта.

Рисунок 2.1 – Схема оконечного каскада по переменному току.

Обычно сопротивление в цепи коллектора принимают порядка R_н. Рассчитаем энергетические параметры. Напряжение на выходе усилителя рассчитывается по формуле:

, (2.1)

где P- мощность на выходе усилителя, Вт;

R_н – сопротивление нагрузки, Ом.

Тогда . Ток транзистора вычисляется по формуле (2.2).

, (2.2)

где R_перем – сопротивление цепи коллектора по переменному току, Ом.

Тогда .

Теперь можно определить рабочую точку:

U_кэ0=U_вых+U_{остаточное} =16.5В, (2.3)

I_к0=1.1*I_тр=0.62А.

Напряжение U_кэ0 получено при условии, что величина напряжения U_{остаточное}, находящаяся в пределах от 2В до 4В, имеет значение 2.4В.

Напряжение источника питания при этом:

Е_ип=U_кэ0+R_к*I_к0=16.5В+50*0.62В=47.5В. (2.4)

Видно, что напряжение питания достаточно высокое.

Нагрузочные прямые по постоянному и переменному току приведены на рисунке 2.2.

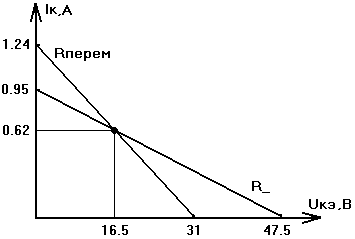

Рисунок 2.2 – Нагрузочные прямые по постоянному и переменному току.

Расчет прямой по постоянному току производится по формуле:

Е_ип=U_кэ0+R_к*I_к0. (2.5)

I_к0=0: U_кэ0=Е_ип=47.5 В,

U_кэ0=0: I_к0= Е_ип/ R_к=47.5/50А=0.95А.

Расчет прямой по переменному току производится по соотношениям:

, ,

, .

б) Дроссельная схема

Схема каскада приведена на рисунке 2.3 данного пункта.

Рисунок 2.3 – Схема оконечного некорректированного каскада.

Рассчитаем энергетические параметры по известным формулам:

,

,

где R_н – сопротивление нагрузки по переменному току.

Определим рабочую точку:

U_кэ0=U_вых+U_{остаточное} (2.4В)=16.5В

I_к0=1.1*I_тр=0.31А.

Напряжение источника питания:

Е_ип=U_кэ0 =16.5В.

Видно, что напряжение питания значительно уменьшилось. Нагрузочные прямые по постоянному и переменному току приведены на рисунке 2.4.

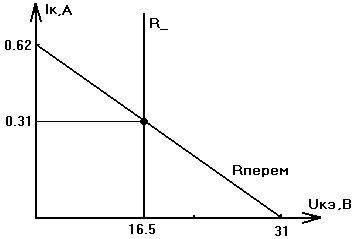

Рисунок 2.4 – Нагрузочные прямые по постоянному и переменному току.

Расчет прямой по постоянному току:

Е_ип=U_кэ0

Расчет прямой по переменному току:

, ,

, .

Проведем сравнительный анализ двух схем.

Таблица 2.1 - Сравнительный анализ схем

Мощности рассеивания и потребления рассчитывались по формулам:

, (2.6)

(2.7).

Таблица наглядно показывает, что использовать дроссель в цепи коллектора намного выгоднее с энергетической точки зрения. Поэтому далее будем использовать именно эту схему.

Выбор транзистора осуществляется исходя из технического задания, по которому можно определить предельные электрические и частотные параметры требуемого транзистора. Для данного задания они составляют (с учетом запаса 20%):

I_{к доп} > 1.2*I_к0=0.372 А

U_{к доп} > 1.2*U_кэ0=20 В (2.8)

Р_{к доп} > 1.2*P_расс=6.2 Вт

F_т= (3-10)*f_в=(3-10)*200 МГц.

Этим требованиям с достаточным запасом отвечает транзистор 2Т 916А [1], сравнительные справочные данные которого приведены ниже:

I_к=2 А – максимально допустимый постоянный ток коллектора,

U_кэ=55 В – максимальное постоянное напряжение коллектор-эмиттер,

P_к=20 Вт – выходная мощность при 1ГГц,

F_т= 1.4 ГГц – граничная частота коэффициента передачи тока базы,

, постоянная времени цепи обратной связи,

, статический коэффициент передачи тока в схеме с общим эмиттером,

, емкость коллекторного перехода,

, коэффициент передачи тока в схеме с общей базой,

, емкость коллекторного перехода, при напряжении коллектор-эмиттер, равном 10 В,

L_э=0.35 нГн, индуктивность эмиттерного выхода,

L_б=1 нГн, индуктивность базового вывода.

2.3.2. Расчет эквивалентных схем транзистора 2Т 916А

В данном пункте рассчитаем две эквивалентные схемы замещения транзистора: низкочастотную модель Джиаколетто [2] и высокочастотную однонаправленную модель [2]. Полученные эквивалентные параметры найдут применение в последующих расчетах.

а) Модель Джиаколетто

Характеристики
