Размещено на http://www.allbest.ru

З міст

Вступ

1. Оцінка інженерно-геологічних умов ділянки (ДСТУ БВ.2.12-96 Ґрунти. Класифікація)

2. Збір вертикальних навантажень на фундамент

3. Прив’язка будівлі до рельєфу місцевості

4. Проектування окремо стоячого фундаменту на природній основі

5.Розрахунок фундаменту із забивних паль

6.Розрахунок фундаменту у пробитих свердловинах

7. Техніко-економічне порівняння розрахованих фундаментів

8. Розрахунок окремо стоячого фундаменту на природній основі за перерізом ІІ-ІІ

9. Технологія влаштування монолітного фундаменту на природній основі

10. Визначення підтоплення майданчика чи території

Список використаних джерел

Вступ

Пояснювальну записку складемо для обгрунтування проекту з основ і фундаментів промислової будівлі в м. Первомайськ.

Основою для складання проекту є:

1. Завдання до виконання курсового проекту виданий кафедрою НПГ;

Промислова будівля зводиться в місті Первомайськ.

1. Відомості про інженерно-геологічні умови ділянки проектування (додаток №19);

Геологічний розріз місцевості складено за допомогою трьох свердловин. Зверху залягає рослинно-грунтовий шар невеликої потужності (0,3-0,35 м). Під рослинно-грунтовим шаром розташовується лесовий суглинок потужністю 6-6,25 м. Під лесовим суглинком залягає пісок середньої крупності.

1. Призначення будівлі і відомості про її особливості (додаток №12).

Необхідно запроектувати одноповерхову промислову будівлю. Будівля двопролітна з металевим каркасом. Загальні розміри в осях 72х48 м. У поздовжньому напрямку колони розташовано через кожні 12 м. У поперечному напрямку – через 24 м. Необхідно також запроектувати фундамент під фахверкові колони, котрі розміщуються через кожні 6 м. При розрахунку фундаментів необхідно врахувати наявність кранів вантажопідйомністю 30т.

фундамент навантаження рельєф свердловина

1. Оцінка інженерно-геологічних умов ділянки (ДСТУ БВ.2.12-96 Ґрунти. Класифікація)

Запишемо спочатку фізико-механічні характеристики ґрунтів.

Таблиця I

№	Найменування шару	Товщина шару, м				, т/м3		, т/м3								,		, кПа		, МПа		kf, м/добу
		Свер.1	Свер.2	Свер.3
1	Гр.–росл. шар	0,30	0,30	0,35			1,72
2	Суглинок лесоподібний	6,05	6,25	6,00	2,68		1,81		0,28		0,32		0,24		17		12		8,0		2,0
3	Пісок сер. крупності (пройд)	7,00	6,70	6,60	2,66		2,08		0,20						39		2,5		41,0		18

Оцінку проводимо згідно ДСТУ Б.В.2.1-2-96 “Грунти.Класифікація”.

Перший шар ґрунту –грунтово-рослинний шар – не може служити в якості основи фундаменту, тому повинен бути пройдений тілом фундаменту.

Таблиця II

№	Найменування характеристик	Розрахункова формула	Шар 2	Шар 3
1	Число пластичності		0,32-0,24=0,08=8% (суглинок)	-
2	Показник текучості		0,5	-
3	Щільність сухого ґрунту		1,41	1,73
4	Коефіцієнт пористості		0,90	0,53
5	Коефіцієнт водонасичення		0,83	1,00

Висновок:

• Шар 2 суглинок лесоподібний. Органічних речовин не містить, відомостей про засоленість грунту немає. Грунт може бути використаний в якості природної основи фундаментів.

• Шар 3 - пісок середньої крупності, щільний.Грунт може бути використаний в якості природної основи фундаментів.

2. Збір вертикальних навантажень на фундамент

Таблиця III

№	Найменування навантажень		Перерізи фундаментів
			І-І			ІІ -ІІ
Постійні
1		Вага покриття		864	1036,8		432	518,4
2		Вага ферм		44	48,4		22	24,2
3		Крайня колона		-	-		18	19,8
4		Середня колона		34	16,4		-	-
5		Підкранова балка		64,2	70,62		32,1	35,3
6		Стінові панелі		-	-		172,8	190,08
7		Осклянення віконного блоку		-	-		6	7,2
				1006,2	1172,22		682,9	794,99
Тимчасові
8		Тиск коліс крану		1342,3	1744,99		814,9	1059,37
9		Снігове навантаження		288	374,4		144	187,2
				1630,3	2119,39		958,9	1246,57
Усього
				2636,5	3291,61		1641,8	2041,56

Розрахунок виконуємо для фундаментів переріз 1-1. Для цього перерізу загальне вертикальне навантаження складає . Тоді отримаємо, що горизонтальне навантаження становить:

Момент на рівні обрізу фундаменту становить:

Розрахунок виконуємо для фундаментів переріз 2-2. Для цього перерізу загальне вертикальне навантаження складає . Тоді отримаємо, що горизонтальне навантаження становить:

Момент на рівні обрізу фундаменту становить:

3. Прив’язка будівлі до рельєфу місцевості

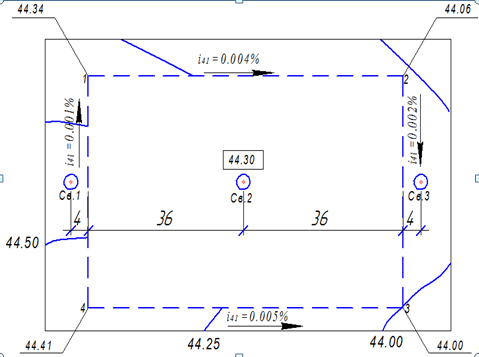

Визначаємо позначки кутів будівлі шляхом інтерполяції. Наносимо їх на рисунок.

Знаходимо значення ухилів на розглядаємій ділянці. Ухили повинні знаходитись у межах інакше буде проходити ерозія грунту або стоятиме вода:

1. (в межах)

2. (в межах)

3. ( в межах)

4. (в межах)

Позначку підлоги приймаємо:

4. Проектування окремо стоячого фундаменту на природній основі

Вибір глибини закладання фундаменту на природній основі.

• З умов промерзання:

Знаходимо розрахункову глибину сезонного промерзання ґрунту:

, де

Позначка підошви фундаменту, виходячи з умов промерзання грунту повинна бути не менше 43,40 м.

• З конструктивних умов:

44,00-1-0,7=42,30 м

• З ґрунтових умов:

44,00-0,35-0,3=43,35 м

Поруч з будівлею що проектується сусідніх будівель і споруд немає, комунікацій немає, рівень ґрунтових вод нижче 44 м. Приймаємо позначку фундаменту42,30 м.

Позначку підошви фундаменту приймаємо з конструктивних умов. Мінімальна глибина закладання фундаменту складає:

d_min=44.00-42,30=1.7м.

Максимальна глибина закладання фундаменту складає:

d_max=44.41-42.30=2.11м.

Визначення геометричних розмірів фундаменту на природній основі.

При розрахунку деформацій основи з використанням розрахункових схем, середній тиск під підошвою фундаменту не повинен перевищувати розрахункового опору грунта основи , , який визначається за формулою:
