Схема проветривания шахты – фланговая, способ проветривания – всасывающий.

Количество воздуха подаваемого в шахту: расчетное -12905 м³/мин

фактическое -13455 м³/мин

Углекислотообильность: относительная -11.38 м³/т. сут.

абсолютная -12.84 м³/мин

ОАО ШУ «Обуховская» не газовая по метану, не опасная по пыли и внезапным выбросам.

Таблица 11

Выработки	Тип выемочного механизма
Конвейерный штрек №3018	1Л1000П
Конвейерный штрек №3015	1Л1000П
Уклон №3	2ЛУ120В

2.1 Расчёт производственной мощности по горному фактору

Производственная возможность угольной шахты по горному фактору определяется, исходя из суточной нагрузки на шахту:

где n и m – число соответственно очистных и подготовительных забоев; Д_оз – суточной объем добычи угля из i очистных забоев, т; Д_пз – суточный объем добычи из j подготовительных забоев, т.

Объём добычи угля из очистного забоя определяется, исходя из нормальной суточной нагрузки на очистной забой при различных горно-геологических условиях и средствах механизации. Норматив нагрузки на очистной забой – это минимальная добыча, которая может быть получена в конкретных горно-геологических условиях при эффективном использовании применяемого забойного оборудования и прогрессивной организации производства.

Норматив нагрузки на лаву №24:

Норматив нагрузки на лаву 3015:

т/сут

т/сутки

т/сутки

т/сутки

Расчет данного фактора показал, что производственная возможность по угольной шахте по горному фактору превышает плановое значение, т.е. по данному фактору не существует «узкое место».

2.2 Пропускная способность по конвейерному транспорту

Производственная мощность шахты по транспорту определяется пропускной способностью околоствольного двора и транспортных маршрутов движения полезного ископаемого от очистных забоев до конечных пунктов. Конечным пунктом движения каждого маршрута является околоствольный двор при электровозной откатке или магистральная линия при конвейерном транспорте.

Пропускной способностью транспортного маршрута является суммарный грузовой поток транспортных звеньев.

Под транспортным звеном понимают транспортные выработки, в пределах которых вид транспорта, его технические характеристики и грузопотоки остаются неизменными.

При наличии двухступенчатой схемы транспортировки в месте перегрузки полезного ископаемого, необходимо определять пропускную способность перегрузочных пунктов.

Таблица 12

Выработки	Тип выемочного механизма	Коэффициент неравномерности	Время транспортировки ч	Час. Производительность т/ч	Пропускная способность
Конвейерный штрек №3018	1Л1000П	1,24	18	600	8274,2
Конвейерный штрек №3015	1Л1000П	1,24	18	600	8274,2
Уклон №3	2ЛУ120В	1,18	18	1500	21737,3

Коэффициент неравномерности пропускной способности участковых конвейеров

где V_Л – скорость движения ленты, м/с; l_K – длина ленточного конвейера, м.

Суточная производительность ленточного конвейера:

,

т

т

где K₄ – коэффициент, учитывающий угол наклона выработки,
K₄ = 1 при угле 0°; K₄ = 0,95 при угле до 15°; K₄ = 0,9 при угле 16–18°; K₄ = 0,8 при угле 19–22°.

Расчет данного фактора показал, что пропускная способность конвейерного транспорта значительно выше плановой, т.е. по данному фактору не существует «узкое место».

2.3 Пропускная способность погрузочных пунктов

Суточная производительность погрузочного пункта:

где n₁ – количество вагонеток в партии; q₁ – емкость вагонетки, т; Т₁ – время работ, ч/сутки; t₁ – время загрузки одного состава, c; t₂ – время маневров на замену груженого состава, с; К_Н – коэффициент неравномерности, K_Н = 1,25 – 1,5.

т/сут

Пропускная способность погрузочного пункта составляет 12766,6 т/сутки, т.е. по данному фактору не существует «узкое место»

Для определения числа электровозов N_эл необходимо определить длительность одного рейса:

Тогда число электровозов:

где Д_Ш – добыча по шахте, т; K₁ – коэффициент, учитывающий перевозку породы, материалов, K₁ = 1,2–1,25; K₂ – коэффициент, учитывающий перевозку сверхплановой добычи, K₂ = 1 -1,25; K₃ – коэффициент, учитывающий перевозку людей, K₃ = 1,2; t_Р – продолжительность одного рейса, мин.

Необходимо определить количество рейсов:

Для электровозной откатки суточная производительность электровозного состава:

т/сутки

Пропускная способность электровозного транспорта составляет 5312,5 т/сутки, т.е. по данному фактору не существует «узкое место»

Пропускная способность околоствольного двора определяется минимальной пропускной способностью опрокидывателя и выработок околоствольного двора.

Пропускная способность опрокидывателя:

т/сутки

где n₂ – количество одновременно опрокидываемых вагонеток; t_c – период одного опрокидывания (по данным хронометражных наблюдений), с.

Пропускная способность выработок околоствольного двора:

т/сутки

где k_у – коэффициент, учитывающий выход полезного ископаемого из шахты:

где Д_у и Д_п – количество соответственно полезного ископаемого и породы, выдаваемых из шахты, т/сутки; – такт поступления груза в околоствольный двор, мин.X

Пропускная способность околоствольного двора определяется минимальным значением, она равна 6171,4 т/сутки. Околоствольный двор не является «узким» местом.

2.4 Пропускная способность подъема

Для скипового подъема пропускная способность:

т/сутки

где q₂ – емкость скипа, т; n₃ – количество одновременно поднимаемых скипов; Н₁ – высота подъема, м; V₄ – скорость движения скипа, определяемая по тахограмме, м/с; t₇ – пауза на загрузку (разгрузку) скипа (фактическая величина по данным фотохронометражных наблюдений), с.

2.5 Пропускная способность вентиляции

Производственная возможность по вентиляции определяется по количеству воздуха, проходящего через канал вентилятора и по допустимому содержанию метана на исходящей струе участков и шахты:

,

где Q_max – максимальное количество воздуха, проходящее через канал вентилятора, м³/мин; Q_В и Q_К – количество воздуха для проветривания соответственно поддерживаемых выработок и камер, м³/мин; Q_УТ – утечки воздуха в выработанное пространство, м³/мин; K_н – коэффициент неравномерности выделения метана; m – число одновременно разрабатываемых пластов; q_i – выделение метана на 1 т добычи по пласту, м³/мин; d_i – доля добычи данного участка в общей добыче шахты; r – допустимое содержание метана на исходящей струе шахты (не более 0,75%) и участков (не более 1%); Q_П.З. и Q_ОЧ – количество воздуха для проветривания соответственно подготовительных и очистных забоев, м³/мин.

т/сутки

2.6 Пропускная способность технологического комплекса

Производственная возможность шахты по технологическому комплексу на поверхности рассчитывается, исходя из условия производительности обогатительной фабрики (сортировки), вместимости бункеров, производственных складов.

ч

Вывод: Вместимость бункера ниже суточной добычи шахты, а интервал поступления железнодорожного транспорта – больше времени его заполнения. Поэтому необходимо определить вместимость склада по формуле

т/сутки

где P₄ – производительность погрузочного механизма, т; V₆ – средняя скорость его движения, м/с; L₀ – расстояние транспортировки, м.

Таким образом, пропускная способность поверхностного комплекса составит (1671 + 5000) = 6671 т/сутки, а технологический комплекс не является «узким» местом.

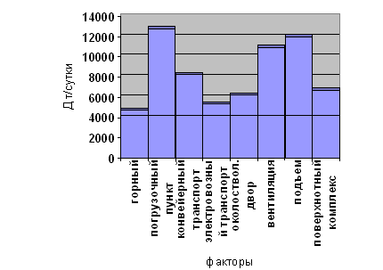

Итоги расчета пропускной способности шахты представлены в виде планограммы (рис. 1)

Можно сделать вывод, что в результате расчета производственной мощности предприятия не выявлено «узких» мест по производственной мощности.

Рис. 1 Пропускная способность шахты

3. Планирование производства на шахте

3.1 План производства на угольной шахте в натуральном выражении

План добычи угля по шахте устанавливается суммированием плана добычи из всех очистных и подготовительных забоев. Расчет объема добычи (табл. 13).

Таблица 13

Наименование лавы	Длина лавы, м	Производительность пласта, т/м2	Зольность угля	Суточная нагрузка на забой, т/сутки	Плановое число дней работы	Плановая добыча тыс. т
Лава 24	260	2,2	24	2000	360	720
Лава 3015	220	1,5	33,8	1600	360	576
Итого добыча из очистных забоев						1296

тыс. т

тыс. т

тыс. т (1490400 руб.)

Средняя зольность из очистных забоев:

На 1 м основных выработок приходиться 1,2 м прочих выработок.

Расчет объема подготовительных работ (табл. 14)

Таблица 14

Наименование выработок	Основные выработки, м/1000 т. сут. добычи	Годовой объем добычи тыс. т	Плановый объем подготовительных выработок
Уклоны	0,6	1490,4	894
Конвейерные штреки	1,23	1490,4	1832,7
Итого основных выработок	1,83	1490,4	2726,7
Прочих выработок (ходки)	1,2	-	3272,04
Всего подготовительных выработок	-	-	5999

Этот раздел плана включает в себя следующие горнотехнические показатели:

• среднедействующее количество очистных забоев

забоя

• средняя суммарная длина очистных забоев

м

• среднедействующая длина очистного забоя

м

• Среднемесячное подвигание действующей очистной линии забоев в планируемом периоде

м
